NN130-80,NN130-100,NN130-150,NN130-200,

NN130型步進電機/伺服電機/直流電機系列精密減速器，采用行星傳動原理設計，具有高精度、高剛性、高負載、高效率、低慣性、低振動、低噪音、低溫升等特點,可適配于各種伺服電機及步進電機。廣泛用于冶金、礦山、起重、運輸、建筑、化工、紡織、印染、制藥、食品環保等行業。
    產品特性：
高剛性，齒輪采用合金鋼氮化硬齒面，
   具有優越的抗磨損性和耐沖擊性；
傳遞扭矩大，齒輪嚙**用多齒嚙合，額定輸出扭矩(見表格)；
高壓壓鑄鋁合金機殼，采取新的加工工藝，提高了工件精度。并經陽極氧化處理，
   增強環境耐受性、耐腐蝕性，減少重量，增強熱傳導性，降低內部溫升，減少發熱；
傳動效率高（>=90%），傳動功率大，徑向承載能力高，實現單級系列傳動；
速比范圍：速比5～10000，使應用設計達到最佳的轉矩與轉速匹配；
回差間隙小，傳遞精度高；
密封設計良好，全部使用潤滑脂潤滑，不泄漏，免保養；
安裝簡便，同軸輸出，標準法蘭定位，適用于任何廠商和形式的電機；
結構緊湊，體積小，在現有同型號減速器中為最??；
噪音低，< 70分貝；壽命長，>20000小時；
性價比高，同精度條件下，價格最低；

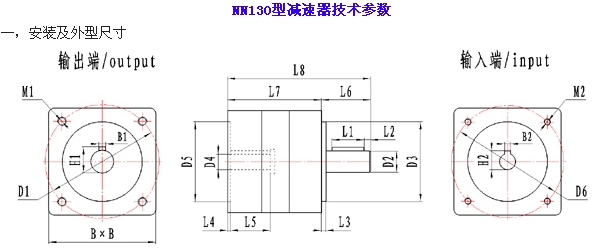

	型          號
		NN130
B	殼體尺寸	145×145
B1	輸出鍵尺寸	12×8
B2	輸入鍵尺寸	6×6
M1	輸出端安裝螺紋	M12×25
M2	輸入端安裝螺紋	M12×25
H1	輸出端輸出軸高	43
H2	輸入端輸入軸高	25
D1	輸出端安裝孔分布圓直徑	145
D2	輸出軸直徑	40
D3	輸出端定位止口直徑	110
D4	輸入端孔直徑	22
D5	輸入端定位圓直徑	100
D6	輸入端安裝孔分布圓直徑	145
L1	輸出端鍵長	40
L2	輸出端鍵到軸端距離	7.5
L3	輸出端定位止口厚度	8
L4	輸入端電機定位深度	5
L5	輸入端電機軸長	50
L6	輸出端軸長（自安裝面）	55
L7	軀 體 長	120
L8	減速器總長	175

注：a,以上尺寸單位為mm。具體參數以實物為準。
       b,各型號減速器輸入輸出的安裝及連接尺寸均可根據用戶要求定制。

二，基本技術參數

型    號	NN130	減速比
額定輸出扭矩 N.m	150	5
	190	6
	220	7
	300	10
	300	15
	300	20
	350	30
	350	40
	400	60
	400	80
	400	100
	500	150
	500	200
極限扭矩	1.5～2倍的額定輸出扭矩

  注:可根據用戶需求提供5至10000任一減速比的減速器。

產品型號			NN130
最大徑向力		N	2423
最大軸向力		N	1150
滿載效率		%	>90%
平均壽命		h	>20000(h)
重    量		Kg	6.4
回 差（標準/精密）		Arcmin	≤12 / 5
噪    音		dB(A)	≤70
最大輸入速度		Min-1	4500
額定輸入速度		Min-1	2500
扭轉剛度		N.m/Arcmin	9
旋轉方向			與輸入相反
潤    滑			免維護
防護等級			IP55
安裝方向			任意
