NN60-5,NN60-6,NN60-7,NN60-10,NN60-15,NN60-20,NN60-30,NN60-40,NN60-60,減速器

NN60-5,NN60-6,NN60-7,NN60-10,NN60-15,NN60-20,NN60-30,NN60-40,NN60-60,減速器

NN60-80,NN60-100,NN60-150,NN60-200,

 NN60型步進電機/伺服電機/直流電機系列精密減速器，采用行星傳動原理設計，具有高精度、高剛性、高負載、高效率、低慣性、低振動、低噪音、低溫升等特點,可適配于各種伺服電機及步進電機。廣泛用于冶金、礦山、起重、運輸、建筑、化工、紡織、印染、制藥、食品環保等行業。
   產品特性：
高剛性，齒輪采用合金鋼氮化硬齒面，具有優越的抗磨損性
   和耐沖擊性；
傳遞扭矩大，嚙**用多齒嚙合，額定輸出扭矩(見表格)；
傳動效率高（>=90%），傳動功率大，徑向承載能力高，
   實現單級系列傳動；
高壓壓鑄鋁合金機殼，采取新的加工工藝，提高了工件精
   度。 并經陽極氧化處理，增強環境耐受性、耐腐蝕性，
   減少重量，增強熱傳導性，降低內部溫升，減少發熱；
速比范圍：速比5～10000，使應用設計達到最佳的轉矩與轉速匹配；
回差間隙小，傳遞精度高；
密封設計良好，全部使用潤滑脂潤滑，不泄漏，免保養；
安裝簡便，同軸輸出，標準法蘭定位，適用于任何廠商和形式的電機；
結構緊湊，體積小，在現有同型號減速器中為最??；
噪音低，< 60分貝；壽命長，>20000小時；
性價比高，同精度條件下，價格最低；

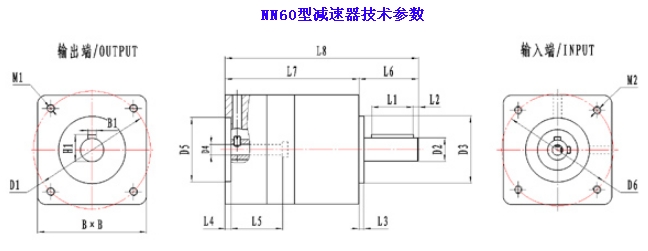

• 一，安裝及外型尺寸

	型          號
		NN60
B	殼體尺寸	65×65
B1	輸出鍵尺寸	5×5
B2	輸入鍵尺寸
M1	輸出端安裝螺紋	M5×12
M2	輸入端安裝螺紋	M5×12
H1	輸出端輸出軸高	16
H2	輸入端輸入軸高
D1	輸出端安裝孔分布圓直徑	70
D2	輸出軸直徑	14
D3	輸出端定位止口直徑	40
D4	輸入端孔直徑	6.35
D5	輸入端定位圓直徑	38.1
D6	輸入端安裝孔分布圓直徑	66.67
L1	輸出端鍵長	25
L2	輸出端鍵到軸端距離	2.5
L3	輸出端定位止口厚度	3
L4	輸入端電機定位深度	3.5
L5	輸入端電機軸長	30
L6	輸出軸長（自端面）	35
L7	軀 體 長	80
L8	減速器總長	115

注：a,以上尺寸單位為mm。具體參數以實物為準。
    b,各型號減速器輸入輸出的安裝及連接尺寸均可根據用戶要求定制。

二，基本技術參數

型    號	NN60	減速比
額定輸出扭矩 N.m	20	5
	25	6
	25	7
	30	10
	30	15
	35	20
	35	30
	40	40
	40	60
	40	80
	45	100
	45	150
	45	200
極限扭矩	1.5～2倍的額定輸出扭矩

  注:可根據用戶需求提供5至10000任一減速比的減速器。

產品型號			NN60
最大徑向力		N	480
最大軸向力		N	310
滿載效率		%	>90%
平均壽命		h	>20000(h)
重    量		Kg	1.5
回 差（標準/精密）		Arcmin	≤12 / 5
噪    音		dB(A)	≤60
最大輸入速度		Min-1	5000
額定輸入速度		Min-1	3000
扭轉剛度		N.m/Arcmin	2.5
旋轉方向			與輸入相反
潤    滑			免維護
防護等級			IP55
安裝方向			任意
