NN60F-5,NN60F-8,NN60F-9,NN60F-10,NN60F-15,NN60F-20,NN60F-30,NN60F-40,減速器

NN60F-5,NN60F-8,NN60F-9,NN60F-10,NN60F-15,NN60F-20,NN60F-30,NN60F-40,減速器
NN60F-50,NN60F-60,NN60F-80,NN60F-100,NN60F-150,NN60F-200,

NN60F型步進電機/伺服電機/直流電機系列精密減速器，采用行星傳動原理設計，具有高精度、高剛性、高負載、高效率、低慣性、低振動、

低噪音、低溫升等特點,可適配于各種伺服電機及步進電機。廣泛用于冶金、礦山、起重、運輸、建筑、化工、紡織、印染、制藥、食品環保等行業。

   產品特性：
高剛性，齒輪采用合金鋼氮化硬齒面，具有優越的抗磨損性
   和耐沖擊性；
傳遞扭矩大，嚙**用多齒嚙合，額定輸出扭矩(見表格)；
傳動效率高（>=90%），傳動功率大，徑向承載能力高，
   實現單級系列傳動；
高壓壓鑄鋁合金機殼，采取新的加工工藝，提高了工件精
   度。 并經陽極氧化處理，增強環境耐受性、耐腐蝕性，
   減少重量，增強熱傳導性，降低內部溫升，減少發熱；
速比范圍：速比5～10000，使應用設計達到最佳的轉矩與轉速匹配；
回差間隙小，傳遞精度高；
密封設計良好，全部使用潤滑脂潤滑，不泄漏，免保養；
安裝簡便，同軸輸出，標準法蘭定位，適用于任何廠商和形式的電機；
結構緊湊，體積小，在現有同型號減速器中為最??；
噪音低，< 60分貝；壽命長，>20000小時；
性價比高，同精度條件下，價格最低；

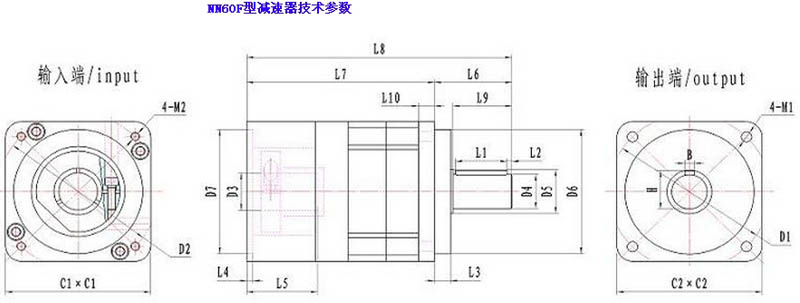

• 一，安裝及外型尺寸

	型          號
	型號	NN60F
B	輸出鍵寬	5
C1	輸入法蘭寬	65×65
C2	輸出法蘭寬	65×65
H	輸出軸軸高	18
M1	輸出安裝螺孔	5.5
M2	輸入安裝螺紋	M5×12
D1	輸出安裝孔分布圓	70
D2	輸入安裝孔分布圓	70
D3	輸入孔直徑	14
D4	輸出軸直徑	16
D5	輸出軸肩	17
D6	輸出定位止口直徑	50
D7	輸入定位止口直徑	50
L1	鍵長	25
L2	鍵到軸端距離	2
L3	輸出定位止口厚度	7
L4	輸入電機定位深度h	4
L5	輸入電機軸長	36
L6	輸出軸長(自端面) t	37
L7	軀體長	99
L8	減速器總長	136
L9	輸出軸長(自定位圓)	28.5
L10	輸出安裝法蘭厚度	8

注：a,以上尺寸單位為mm。具體參數以實物為準。
    b,各型號減速器輸入輸出的安裝及連接尺寸均可根據用戶要求定制。

二，基本技術參數

型    號	NN60F	減速比
額定輸出扭矩 N.m	30	5
	35	8
	35	9
	35	10
	35	15
	45	20
	45	30
	45	40
	60	50
	60	60
	80	80
	80	100
	80	150
	80	200
極限扭矩	1.5～2倍的額定輸出扭矩

? 注:可根據用戶需求提供5至10000任一減速比的減速器。

產品型號		單位	NN60F
最大徑向力		N	480
最大軸向力		N	310
滿載效率		%	>94%
平均壽命		h	>10000(h)
重量		Kg	1.5
回差	精密型	Arcmin(分)	12
	超精密型		5
扭轉剛度		N.m/ Arcmin	7
噪音		dB(A)	≤60
最大輸入速度		Min-1	5000
額定輸入速度		Min-1	3000
旋轉方向			與輸入相反
潤滑			免維護
防護等級			IP65
安裝方向			任
