NN90F型步進電機/伺服電機/直流電機系列精密減速器，采用行星傳動原理設計，具有高精度、高剛性、高負載、高效率、低慣性、低振動、低噪音、低溫升等特點,可適配于各種伺服電機及步進電機。廣泛用于冶金、礦山、起重、運輸、建筑、化工、紡織、印染、制藥、食品環保等行業。
   產品特性：
高剛性，齒輪采用合金鋼氮化硬齒面，具有優越的抗磨損性
   和耐沖擊性；
傳遞扭矩大，嚙**用多齒嚙合，額定輸出扭矩(見表格)；
傳動效率高（>=90%），傳動功率大，徑向承載能力高，
   實現單級系列傳動；
高壓壓鑄鋁合金機殼，采取新的加工工藝，提高了工件精
   度。 并經陽極氧化處理，增強環境耐受性、耐腐蝕性，
   減少重量，增強熱傳導性，降低內部溫升，減少發熱；
速比范圍：速比5～10000，使應用設計達到最佳的轉矩與轉速匹配；
回差間隙小，傳遞精度高；
密封設計良好，全部使用潤滑脂潤滑，不泄漏，免保養；
安裝簡便，同軸輸出，標準法蘭定位，適用于任何廠商和形式的電機；
結構緊湊，體積小，在現有同型號減速器中為最??；
噪音低，< 60分貝；壽命長，>20000小時；
性價比高，同精度條件下，價格最低；

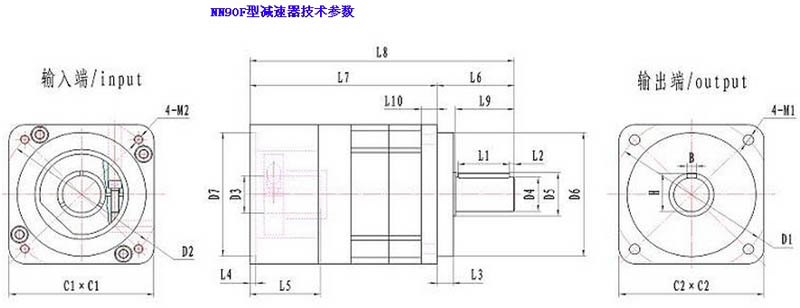

• 一，安裝及外型尺寸

	型          號
	型號	NN90F
B	輸出鍵寬	6
C1	輸入法蘭寬	90×90
C2	輸出法蘭寬	90×90
H	輸出軸軸高	24.5
M1	輸出安裝螺孔	6.6
M2	輸入安裝螺紋	M6×15
D1	輸出安裝孔分布圓	100
D2	輸入安裝孔分布圓	100
D3	輸入孔直徑	19
D4	輸出軸直徑	22
D5	輸出軸肩	28
D6	輸出定位止口直徑	80
D7	輸入定位止口直徑	80
L1	鍵長	32
L2	鍵到軸端距離	3
L3	輸出定位止口厚度	10
L4	輸入電機定位深度h	4
L5	輸入電機軸長	44
L6	輸出軸長(自端面)	48
L7	軀體長	116.5
L8	減速器總長	153
L9	輸出軸長(自定位圓)	36.5
L10	輸出安裝法蘭厚度	10

注：a,以上尺寸單位為mm。具體參數以實物為準。
    b,各型號減速器輸入輸出的安裝及連接尺寸均可根據用戶要求定制。

二，基本技術參數

型    號	NN90F	減速比
額定輸出扭矩 N.m	60	5
	60	8
	60	9
	70	10
	70	15
	70	20
	80	30
	80	40
	120	50
	120	60
	120	80
	150	100
	150	150
	150	200
極限扭矩	1.5～2倍的額定輸出扭矩

? 注:可根據用戶需求提供5至10000任一減速比的減速器。

產品型號		單位	NN90F
最大徑向力		N	910
最大軸向力		N	580
滿載效率		%	>94%
平均壽命		h	>10000(h)
重量		Kg	3.5
回差	精密型	Arcmin(分)	12
	超精密型		5
扭轉剛度		N.m/ Arcmin	14
噪音		dB(A)	≤65
最大輸入速度		Min-1	5000
額定輸入速度		Min-1	3000
旋轉方向			與輸入相反
潤滑			免維護
防護等級			IP65
安裝方向			任意
