NN60C-5,NN60C-7,NN60C-8,NN60C-9,NN60C-10,NN60C-15,NN60C-20,NN60C-30,NN60C-40,減速器

NN60C-5,NN60C-7,NN60C-8,NN60C-9,NN60C-10,NN60C-15,NN60C-20,NN60C-30,NN60C-40,減速器

NN60C-60,NN60C-80,NN60C-100,NN60C-150,NN60C-200,

NN60C型步進電機/伺服電機/直流電機系列精密減速器，采用行星傳動原理設計，具有高精度、高剛性、高負載、高效率、低慣性、低振動、低噪音、低溫升等特點,可適配于各種伺服電機及步進電機。廣泛用于冶金、礦山、起重、運輸、建筑、化工、紡織、印染、制藥、食品環保等行業。
   產品特性：
高剛性，齒輪采用合金鋼氮化硬齒面，具有優越的抗磨損性
   和耐沖擊性；
傳遞扭矩大，嚙**用多齒嚙合，額定輸出扭矩(見表格)；
傳動效率高（>=90%），傳動功率大，徑向承載能力高，
   實現單級系列傳動；
高壓壓鑄鋁合金機殼，采取新的加工工藝，提高了工件精
   度。 并經陽極氧化處理，增強環境耐受性、耐腐蝕性，
   減少重量，增強熱傳導性，降低內部溫升，減少發熱；
速比范圍：速比5～10000，使應用設計達到最佳的轉矩與轉速匹配；
回差間隙小，傳遞精度高；
密封設計良好，全部使用潤滑脂潤滑，不泄漏，免保養；
安裝簡便，同軸輸出，標準法蘭定位，適用于任何廠商和形式的電機；
結構緊湊，體積小，在現有同型號減速器中為最小；
噪音低，< 60分貝；壽命長，>20000小時；
性價比高，同精度條件下，價格最低；

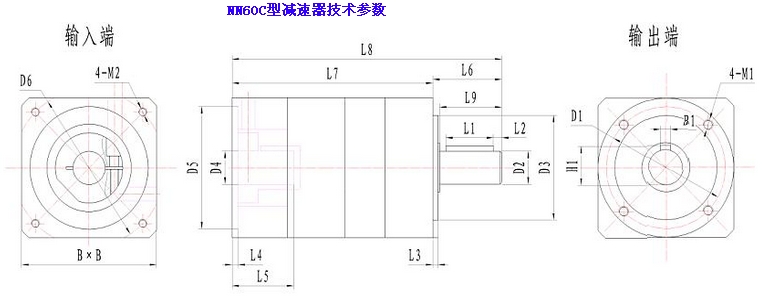

• 一，安裝及外型尺寸

	型          號
	型號/Type	NN60C
B	法蘭寬/Flange length	65×65
B1	輸出鍵寬/output key width	5
H1	輸出軸軸高/output shaft root	16
M1	輸出安裝螺紋/mounthing thread X depth	M5×12
M2	輸入安裝螺紋/mounthing thread X depth	M5×12
D1	輸出安裝孔分布圓/ Flange holes circle	50
D2	輸出軸直徑/output shaft diameter	14
D3	輸出定位止口直徑/ output diameter	40
D4	輸入孔直徑/input pinion	14
D5	輸入定位止口直徑/ input center bore for motor	50
D6	電機安裝孔分布圓/hole circle	70
L1	鍵長/key length	25
L2	鍵到軸端距離/distance form shaft end	2.5
L3	輸出定位止口厚度/output location depth	3
L4	電機定位深度/motor location depth	3.5
L5	輸入電機軸長/motor shaft length	30
L6	輸出軸長(自端面)/shaft length form output	35
L7	軀體長/body length	110
L8	減速器總長/overall length	145
L9	輸出軸長(自定位圓)/shaft length form spigot	30

注：a,以上尺寸單位為mm。具體參數以實物為準。
    b,各型號減速器輸入輸出的安裝及連接尺寸均可根據用戶要求定制。

二，基本技術參數

型    號	NN60C	減速比/Ratio
額定輸出扭矩 N.m	30	5
	35	7
	35	8
	35	9
	35	10
	45	15
	45	20
	45	30
	60	40
	60	60
	80	80
	80	100
	80	150
	80	200
極限扭矩	1.5～2倍的額定輸出扭矩

? 注:可根據用戶需求提供5至10000任一減速比的減速器。

產品型號			NN60C
最大徑向力		N	480
最大軸向力		N	310
滿載效率		%	>90%
平均壽命		h	>20000(h)
重    量		Kg	1.5
回 差（精密/超精密）		Arcmin	≤12/5
噪    音		dB(A)	≤60
最大輸入速度		Min-1	5000
額定輸入速度		Min-1	3000
扭轉剛度		N.m/Arcmin	2.5
旋轉方向			與輸入相反
潤    滑			免維護
防護等級			IP55
安裝方向			任意
