GP80-A,GP80-B,GP80A,GP80B,比例閥用電磁鐵

GP80-A,GP80-B,GP80A,GP80B,比例閥用電磁鐵

用途：
GP80比例閥用電磁鐵是一種機電轉換裝置。在額定行程及額定電流范圍內，其輸出力與輸入信號成比例。與比例控制放大器配套使用，可對電液比例閥的閥芯位置進行準確控制。它具有線性工作行程長，重復精度高，輸出力大的特點。常作為直控式比例溢流閥、比例流量閥、比例節流閥和電液比例復合閥（PQ閥）的動力元件。

主要技術參數

型號	額定工作電流(A)	額定吸力(N)	額定行程	全行程	通電率(%)	電阻(20℃)	力-位移滯環(%)	力-電流滯環(%)	重復精度(%)	耐油壓(MPa)
GP80-A	0.6	90N	9	10	100	41	≤3.8	≤3	≤1	21
GP80-B	0.6	90N	9	10	100	41	≤3.8	≤3	≤1	21

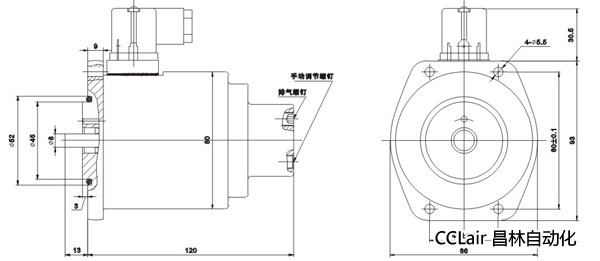

外形及安裝尺寸

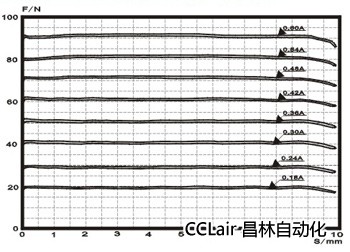

力行程曲線

使用注意事項:
●使用環境中應無足以腐蝕金屬和破壞絕緣的氣體和塵埃；
●工作油溫：-15℃ ~ +70℃；
●排氣孔方向應通暢，盡量朝上放置；
●為進行穩定的控制，應排凈電磁鐵內的空氣，使電磁鐵腔內充滿油；
●排氣時，應緩慢松開電磁鐵端部的排氣螺釘，防止油液濺出；
●在初期調整或因電器故障使電磁鐵沒有輸入電流時，可轉動手動調節螺釘，臨時設定閥的壓力或流量，正常工作時必須將手動調節螺釘退至原位。
