MFZ10-22YC,MFZ10-37YC,MFB10-37YC,MFZ10-90YC,MFB10-90YC,MFJ10-27YC,MFJ10-54YC,濕式閥用電磁鐵

MFZ10-22YC,MFZ10-37YC,MFB10-37YC,MFZ10-90YC,MFB10-90YC,MFJ10-27YC,MFJ10-54YC,

用途：
直流MFZ10-YC系列電磁鐵，適用于單相橋式全波整流的直流電源，電壓至220V的電路中。MFB10-YC系列電磁鐵適用于交流50HZ至220V控制電路中。
交流：MFJ10YC系列電磁鐵，適用于交流50HZ、電壓至380V控制電路中，作為液壓電磁換向閥的動力元件。可配套德國力士樂、六、十通徑螺紋連接的電磁換向閥。
*當電源為交流時可以選用MFB10-YC交流本整型電磁鐵，其性能和MFZ10-YC完全相同。

主要技術參數

參數\型號	MFZ10-22YC	MFZ10（B10）-37YC	MFZ10（B10）-90YC	MFJ10-27YC	MFJ10-54YC
額定電壓(V)	24 110 220	12 24 110 220	12 24 110 220	110 220	110 220
額定吸力(N)	≥22	≥37	≥90	≥27	≥54
額定行程	2.8（3）	2.8（3）	3.6（4）	2.8（3）	3.6（4）
全行程	≥6.5	≥6.5	≥8.5	≥6.5	≥8.5
耐油壓(MPa)	導磁套均可承受油壓21MPa
消耗功率(W)	≤30	≤30	≤40	≤26	≤40
絕緣等級	F級
連接螺紋	M20×1	M20×1	M26×1.5	M20×1	M26×1.5

外形及安裝尺寸

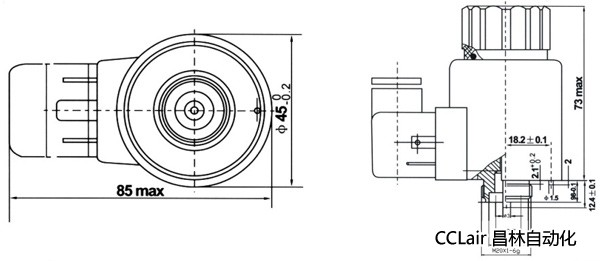

MFZ10-37YC

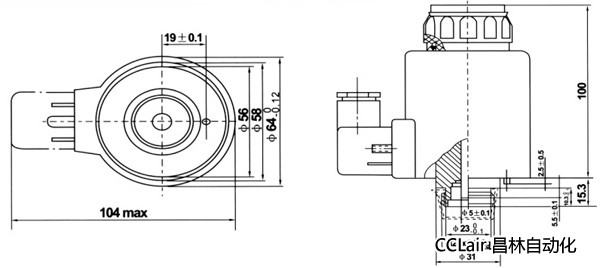

MFZ10-90YC

使用注意事項：
●電磁鐵采用符合ISO4400標準的插座。有帶指示燈、不帶指示燈兩種規格，您可以根據需要進行選擇。帶指示燈插座的電壓規格必須與電磁鐵本體電壓規格相符。
●電磁鐵的手動推桿用于在調試時或緊急情況下，進行手動控制。但當系統背壓較高，調節困難時，請使用十字螺絲刀緩?fù)剖滞茥U，不宜使用沖擊力，以免破壞手動推桿和導向內孔表面，造成電磁鐵漏油或不能復位。
●當雙向使用電磁鐵時，一定要保證兩個電磁鐵不能同時通電，以免電磁閥不能正常工作。·電氣控制系統與電磁鐵連接部分之間應設有過流保護裝置，以免在非正常情況下，燒毀電磁鐵及您的電控元件。
