詳細說明
IGP型內嚙合齒輪泵適用于要求低噪音、高壓力、運轉平穩、結構緊湊的場合，如塑料注射成型機、吹塑成型機、橡膠硫化機、折彎機、剪切機，還應用于如舵機、甲板起重機及公用車輛裝卸、提升等起重機械。
原理、特點：
內嚙合齒輪副旋轉時，油液被吸入泵殼及內外齒輪間的空腔中，大小月牙塊和嚙合齒在圓周方向由于彈簧片的作用 始終形成封閉，支承盤則在軸向形成幾乎無間隙的密封，由此，泵的容積損失減至最小，吸入的油液由齒頂進入齒間高壓噴射出。
內嚙合齒輪副、滑動軸承、軸向和徑向的自動補償，這些都保證了泵的高壓力、低脈動、輕噪音、緊結構的最大特點。

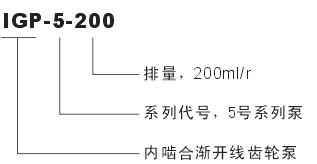

型號說明：
技術參數：
| 型號 | IGP-5-125 | IGP-5-160 | IGP-5-200 | IGP-5-250 | |
| 理論排量 ml/r | 125.8 | 160.8 | 202.8 | 251.8 | |
| 轉速 r/min | 最低轉速 | 400 | 400 | 400 | 400 |
| 最高轉速 | 2200 | 2000 | 1800 | 1800 | |
| 壓力 MPa | 連續工作壓力 | 30 | 28 | 25 | 21 |
| 最大峰值壓力 | 33 | 31.5 | 30 | 25 | |

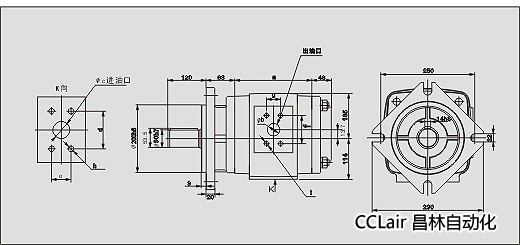

外形及安裝尺寸：
| 型號 | a | b | c | d | e | f | g | h | I | kg |
| IGP-5-125 | 152 | 30 | 50 | 78 | 42 | 70 | 36 | M12×20 | M10×15 | 46.5 |
| IGP-5-160 | 162 | 30 | 56 | 90 | 50 | 70 | 36 | M12×20 | M12×20 | 50 |
| IGP-5-200 | 174 | 34 | 62 | 90 | 50 | 70 | 36 | M12×20 | M12×20 | 54 |
| IGP-5-250 | 188 | 38 | 72 | 106 | 62 | 70 | 36 | M16×25 | M12×20 | 59 |
