詳細說明
IGP型內嚙合齒輪泵適用于要求低噪音、高壓力、運轉平穩、結構緊湊的場合，如塑料注射成型機、吹塑成型機、橡膠硫化機、折彎?rùn)C(jī)、剪切機，還應用于如舵機、甲板起重機及公用車輛裝卸、提升等起重機械。
原理、特點:
內嚙合齒輪副旋轉時，油液被吸入泵殼及內外齒輪間的空腔中，大小月牙塊和嚙合齒在圓周方向由于彈簧片的作用 始終形成封閉，支承盤則在軸向形成幾乎無間隙的密封，由此，泵的容積損失減至最小，吸入的油液由齒頂進入齒間高壓噴射出。
內嚙合齒輪副、滑動軸承、軸向和徑向的自動補償，這些都保證了泵的高壓力、低脈動、輕噪音、緊結構的最大特點。

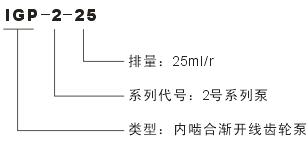

型號說明：
技術參數：
| 型號 | IGP-2-13 | IGP-2-16 | IGP-2-20 | IGP-2-25 | IGP-2-32 | |
| 理論排量 ml/r | 13.3 | 16.3 | 20.7 | 25.4 | 32.3 | |
| 轉速 r/min | 最低轉速 | 400 | ||||
| 最高轉速 | 3000 | |||||
| 壓力 MPa | 連續工作壓力 | 31.5 | 31.5 | 31.5 | 30 | 25 |
| 最大峰值壓力 | 33 | 33 | 33 | 33 | 28 | |

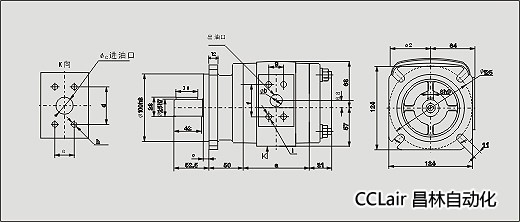

外形及安裝尺寸：
| 型號 | a | b | c | d | e | f | g | h | I | kg |
| IGP-2-13 | 88.5 | 13 | 23 | 52 | 26 | 38 | 17.5 | M10×15 | M8×13 | 9.6 |
| IGP-2-16 | 92.5 | 14 | 25 | 52 | 26 | 38 | 17.5 | M10×15 | M8×13 | 10.0 |
| IGP-2-20 | 98 | 18 | 28 | 60 | 30 | 48 | 22 | M10×15 | M10×15 | 10.6 |
| IGP-2-25 | 104 | 18 | 28 | 60 | 30 | 48 | 22 | M10×15 | M10×15 | 11.2 |
| IGP-2-32 | 113 | 18 | 32 | 60 | 30 | 48 | 22 | M10×15 | M10×15 | 12.0 |
