蓄能器在液壓系統中具有儲存能量、補充泄漏、保持恒壓、吸收脈動壓力和沖擊壓力等功能?？捎米鬏o助動力源和緊急動力源。
本廠生產的NXQ系列囊式蓄能器采用無縫鋼管旋壓成型工藝，具有結構緊湊、外型美觀、重量輕、慣性小、性能穩定的特點，其設計符合JB/T7036-93《液壓-蓄能器技術條件》。適用于以石油基液壓油為工作介質的液壓系統。膠囊內充裝氮氣，能在-10～+70℃范圍內正常工作。

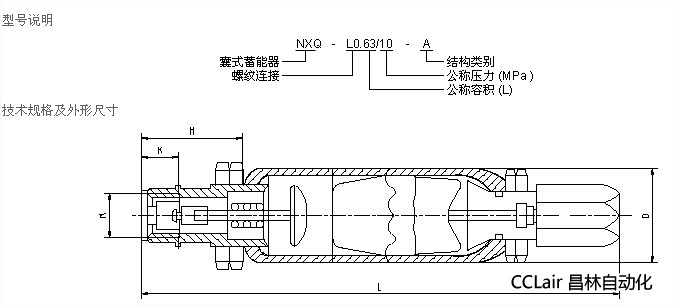

型號	壓力 Mpa	容積 L	基本尺寸				重量 kg
			M	Φ	H	L
NXQ-L0.63/*	10 20 31.5	0.63	M27X2	89	50	305	4.5
NXQ-L1/*		1	M27X2	89	50	430	6
NXQ-L1.6/*		1.6	M42X2	152	66	361	12.5
NXQ-L2.5/*		2.5	M42X2	152	66	428	15
NXQ-L4/*		4	M42X2	152	66	538	18.5
NXQ-L6.3/*		6.3	M42X2	152	66	708	25.5

充氣工具(根據蓄能器壓力使用)

蓄能器壓力 Mpa	充氣工具型號	壓力刻度范圍	精度等級
10	CQJ-16	P=0～16	1.5
20	CQJ-25	P=0～25	1.5
31.5	CQJ-40	P=0～40	1.5

用途與特點

用途	特點 Feature
吸收液壓沖擊	蓄能器通常裝在換向閥或油缸之前，可以吸收或緩和換向閥突然換向，油缸突然停止運動產生的沖擊壓力。
作液壓空氣彈簧	蓄能器可作為液壓空氣彈簧吸收沖擊壓力，彈簧剛度KT等于氣囊壓縮時的壓力差產生的當量液壓缸作用力除以當量液壓缸的位移。即 KT=(P2-P1)A/(V1-V2)A(Pa.m) 式中P1.P2-最低工作壓力和最高工作壓力;Pa A-當量液壓缸的有效面積;m2 V1.V2-壓力為P1和P2時氣體的體積;m3
減少脈動流量和壓力	液壓系統中的柱塞泵，齒數少的嚙合齒輪泵，溢溜閥等，使系統中的液壓壓力，流量產生脈動。裝設蓄能器可使液壓脈動減小，噪音降低。
作熱膨脹補償器	封閉式液壓系統中當溫度上升時，液壓油產生體積膨脹，因液體膨脹系數通常大于管子材料膨脹系數，導致油壓升高。蓄能器能吸收液體的體積增量，防止超壓，保證安全，溫度下降時，液體體積收縮，蓄能器有能向外提供所需液體。
改善頻率特性	液壓系統采用 壓力補償變量機構時，時間常數較大，蓄能器能快速放壓，改善了頻率特性。
