34DYF3N-E16B-ZZ,34DYF3P-E20B-5J,34DYF3H-E10B-L,34DYF3MP-E10B-ZZ,34DYF3OP-E16B-L,34DYF3O-E20B-5J,,電液動換向閥,生產廠家,價格
24DYF3※-E16B※2,24EYF3※-E16B※2,34DYF3※-E16B※2,34EYF3※-E16B※2

用途

電液動換向閥由電磁換向閥和液動換向閥組成，電磁換向閥作為先導閥控制液動閥，使主油路液流換向，從而改變執行機構運動方向。電液動換向閥適用于大流量系統，它的先導閥有普通型與低功率兩種。

閥芯機能

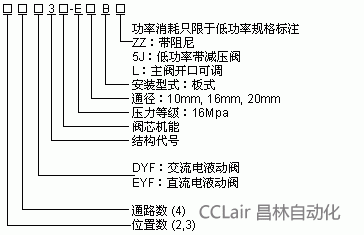

型號說明

技術參數

通徑 mm	額定壓力Mpa			額定流量 L/min	使用油溫 ℃	油液粘度 mm²/s	最低控制壓力 Mpa		主閥控制腔容積cm³	換向過程所需容量cm³				重量 kg				先導閥參數
	PAB 口	T口					最低控制壓力 Mpa			換向過程所需容量cm³				重量 kg
		T口					普通型	低功率型		二位		三位		普通型		低功率型 Low Pressure type
		Y內泄	Y外泄				普通型	低功率型		a→b	b→a	中位→a,b	b→a a→b	二位	三位	二位	三位
10	16	6.3	16	80	10～60	7～320	0.7	0.7	10	5.4	5.4	5.4	5.7	6.5	7.0	5.2	6.2	見6通徑電磁閥
16	16	6.3	16	180	10～60	7～320	0.7	0.7	15.53	6.9	6.9	6.9	6.9	12	12.5	10.7	11.7	見6通徑電磁閥
20	16	6.3	16	300	10～60	7～320	0.7	0.7	33.31	19.3	19.3	9.7	19.3	18.5	19.5	15.7	16.1	見10通徑電磁閥

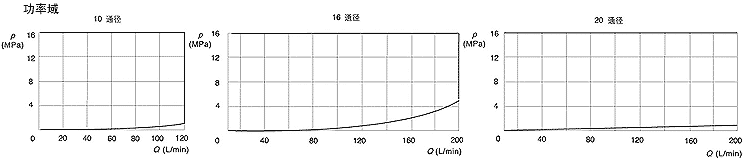

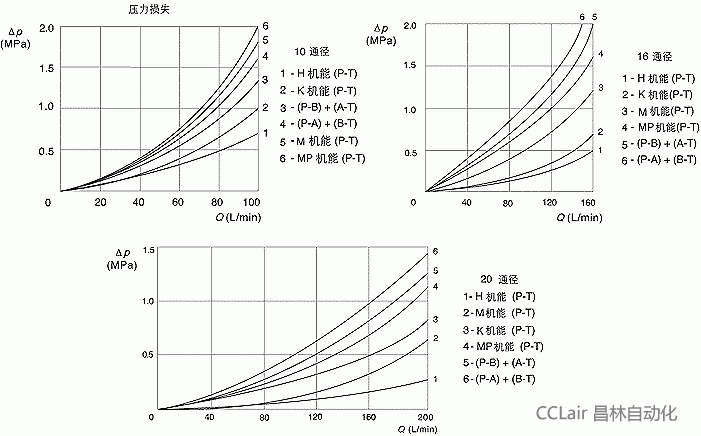

特性曲線

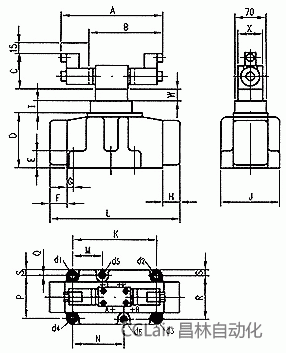

外形尺寸

通徑 mm	位數		尺寸 mm
			A	B	C	D	E	F	G	H	J	K	L	M	N	P	Q	R	S	T	W	X	d₁	d₂	d₃	d₄	d₅	d₆
10	二位	普通型	0	194	97	86	28	35	25	35	69	54	174	0	0	0	0	46	11.5	0	0	48	Φ6.6	Φ6.6	Φ6.6	Φ6.6	0	0
		低功率型	0	174	70															0	50	48
	三位	普通型	214	197	97															0	0	48
		低功率型	174	174	70															0	50	48
16	二位	普通型	0	142	97	106	50	25	18	32	90	101.2	193	34.1	50	69.9	1.6	71.5	10	0	0	48	Φ11	Φ11	Φ11	Φ11	Φ7	Φ7
		低功率型	0	111	70															0	50	48
	三位	普通型	206	0	97															0	0	48
		低功率型	156	0	70															0	50	48
20	二位	普通型	0	209	117	115	32	36	18	36	116	130.2	262	53.2	77	92.1	0	92.1	11.9	0	0	62	Φ13	Φ13	Φ13	Φ13	Φ13	Φ13
		低功率型	0	111	70															30	50	48
	三位	普通型	294	0	117															0	0	62
		低功率型	156	0	70															30	50	48

注：使用低功率型閥，外控壓力低于6.3Mpa時，無W尺寸。

連接底板

通徑 10mm(GB2514-AC-05-4-A/ISO-4401-AC-05-4-A)

通徑16mm(GB2514-AD-07-4-A/ISO-4401-AD-07-4-A)

	尺寸mm
	P	A	B	T1	T2	X	Y	F₁	F₂	F₃	F₄
X	27	16.7	37.3	3.2	50.8	-7.9	61.9	0	54	54	0
Y	6.3	21.4	21.4	32.5	32.5	11.1	11.1	0	0	46	46
Φ	11.2 max	11.2 max	11.2 max	11.2 max	11.2 max	7 max	7 max	M6	M6	M6	M6

	尺寸mm
	P	A	B	T	X	Y	G₁	G₂	F₁	F₂	F₃	F₄	F₅	F₆
X	50	34.1	65.9	18.3	76.6	88.1	76.6	18.3	0	101.6	101.6	0	34.1	50
Y	14.3	55.6	55.6	14.3	15.9	57.2	0	69.9	0	0	69.9	69.9	-1.6	71.5
Φ	17.5 max	17.5 max	17.5 max	17.5 max	6.3 max	6.3 max	4	4	M10	M10	M10	M10	M6	M6

通徑20mm(GB2514-AE-08-4-A/ISO-4401-AE-08-4-A)

	尺寸mm
	P	A	B	T	X	Y	G₁	G₂	F₁	F₂	F₃	F₄	F₅	F₆
X	77	53.2	100.8	29.4	17.5	112.7	94.5	29.4	0	130.2	130.2	0	53.2	77
Y	17.5	74.6	74.6	17.5	73	19	-4.8	92.1	0	0	92.1	92.1	0	92.1
Φ	23.4 max	23.4 max	23.4 max	23.4 max	11.2 max	11.2 max	7.5	7.5	M12	M12	M12	M12	M12	M12

控制、泄漏四種狀態說明

符號
狀態	內控內泄	內控外泄	外控內泄	外控外泄
保留		II,IV,VI	I,III,V	I,II,III,IV,V,VI
去除	I,II,III,IV,V,VI	I,III,V	II,IV,VI
