DT73H-10C,DT73F-10R,DT73H-16C,DT73F-16P,DT73H-25R,DT73F-25V,對夾式彈性硬密封蝶閥

DT73H-10C,DT73F-10R,DT73H-16C,DT73F-16P,DT73H-25R,DT73F-25V,對夾式彈性硬密封蝶閥

用途與特點
DT73對夾式彈性硬密封蝶閥可適用于食品、醫藥、化工等工業環保、水處理、高層建筑、給排水管路作啟閉或調節介質流量之用。
采用標準
設計標準：GB/T 12238-1989 法
蘭連接尺寸：GB/T9113.1-2000; GB/T9113.2-2000;GB/T9115.1-2000;GB/T9115.2-2000;
結構長度：GB/T12221-1989
壓力試驗：GB/T 13927-1992

主要技術參數

公稱通徑	DN	50～150
公稱壓力	PN	1.0	1.6	2.5
試驗壓力	強度實驗	1.5	2.4	3.75
	密封實驗	1.1	1.76	2.75
	氣密封實驗	0.6	0.6	0.6
適用介質	水、蒸汽、油品、酸類腐蝕性等
適用溫度	-40℃～600℃

主要零件材質

零件名稱	材質
閥體	鑄鐵、鑄鋼、不銹鋼、合金鋼
蝶板	鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
密封圈	不銹鋼、聚內脂、抗磨材料
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料	柔性石墨

注：Dt-代表彈性密封結構。

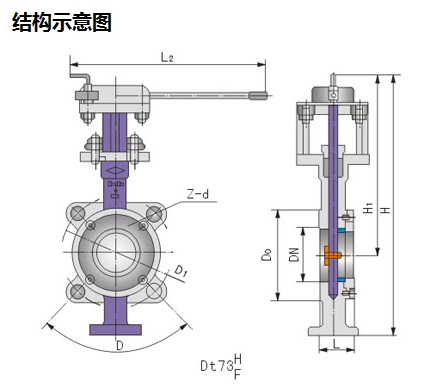

主要外形和連接尺寸

產品名稱	公稱通徑		結構長度（標準值	外形尺寸（參考值）			法蘭尺寸和螺栓孔尺寸（標準值）
							1.0MPa			1.6 MPa			2.5 MPa
Dt73H/F-(10.16.25) C.P.R.V系列 對夾式彈性密封 蝶閥	mm	inch	L	L2	H	H1	D1	Z-d	a	D1	Z-d	a	D1	Z-d	a
	50	2	43	265	330	350	125	4-18	90°	125	4-18	90°	125	4-18	90°
	65	21/2	46	265	362	267	145	4-18	90°	145	4-18	90°	145	4-18	90°
	80	3	49	320	375	275	160	8-18	45°	160	8-18	45°	160	8-18	45°
	100	4	56	320	410	295	180	8-18	45°	180	8-18	45°	190	8-22	45°
	125	5	64	340	425	305	210	8-18	45°	210	8-18	45°	220	8-26	45°
	150	6	70	390	465	320	240	8-22	45°	240	8-22	45°	250	8-26	45°
