CW5B,CW10B,CW20B,CW50B,CW100B,CW200B,CW300B,CW650B,CW1000B,CW2000B,CW3000B,CW6500B,電渦流制動器
CW10000B,CW14000B,
電渦流制動器作為一種負載,主要用來測量動力機械特性的檢驗設備,它和其他控制測量儀可組成電渦流測功機??捎糜趦?nèi)燃機、電機、燃?xì)廨啓C(jī)、汽車及其動力機械部件的性能測試,與其他測功裝置相比,CW系列測功裝置具有更高的可靠性、穩定性,和實用性。
主要特點:
1.結構簡單,運行穩定,價格低廉,使用維護方便。
2.采用水冷卻,噪音低,振動小。
3.輸入轉速范圍寬。
4.歷次控制功率小,采用單相直流電源。
5.與測控系統配套,可實現自動化控制。
6.作為制動器使用,具有制動力大,且穩定性能好等優點。
工作原理:

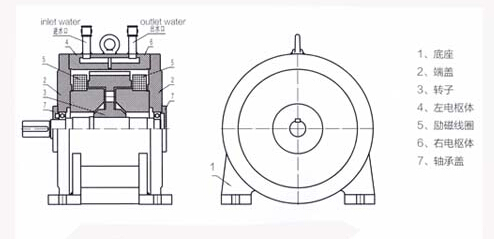

1.CW系列電渦流制動器的基要結構(見下圖)
CW型電渦流制動器由轉子(帶有槽輪)、定子(包括左右電樞體、勵磁線圈、端蓋、軸承蓋)、機座組成。
左右電樞體(帶有渦流環)中設置有相同的冷卻水路,勵磁線圈裝在兩個電樞體之前,冷卻水從進水口進入后經電樞體下半部進入渦流環冷卻水槽中,然扣從電樞體的上半部流進出水口,通過出水口流出。
2.CW系列電渦流制動器的工作原理
當與轉子同軸裝配的勵磁線圈通有直流電視時,其產生的磁通經電樞體、渦流環、氣隙和轉子形成磁閉合回路。由于轉子外圈面被制成均勻分布的齒和槽,故在氣隙和渦流環內表面產生疏密詳見的磁場。因此,當轉子被拖動旋轉時,在渦流環內表面的任一點的磁場產生交變變化,由此感應出,該“渦流”所形成的磁場又與原氣隙磁場相互作用,在轉子上就產生了制動力矩。動力機輸出的功率被轉化成渦流環上“渦流”產生的等值發熱量,該熱量由進入渦流環冷卻水槽中持續不斷的冷卻水帶走。
主要技術參數:
型號 | 輸入轉速 | 額定力矩 | 吸收功率 | 勵磁電壓 | 勵磁電流 | 冷卻水量 | 重量 | 備注 |
CW5B | 300-3600 | 5 | 0.75 | <90DC | <5 | 1 | 36 | 轉速1500r/min以下為恒轉矩, |
CW10B | 10 | 1.5 | 1 | 40 | 1500r/min以上為恒功率。 | |||
CW20B | 20 | 3 | 2 | 52 | ||||
CW50B | 50 | 8 | 5 | 83 | ||||
CW100B | 100 | 15 | 8 | 120 | ||||
CW200B | 200-3200 | 200 | 30 | 15 | 210 | |||
CW300B | 300 | 45 | 25 | 300 | ||||
CW650B | 650 | 100 | <180DC | <10 | 55 | 730 | ||
CW1000B | 1000 | 150 | 80 | 1200 | ||||
CW2000B | 2000 | 315 | 160 | 2470 | ||||
CW3000B | 3000 | 470 | <20 | 240 | 3522 | |||
CW6500B | 6500 | 1000 | <40 | 550 | 4600 | |||
CW10000B | 10000 | 1570 | <60 | 800 | 5800 | |||
CW14000B | 14000 | 2200 | <90 | 1100 | 8200 |
