JK-100,JK-150,JK-200,JK-300,JK-400,JK-630,JK-800,擴散泵機組
一、擴散泵機組特點及用途：
JKT、JK系列油擴散真空泵機組是用來獲得高真空（10-2—10-5Pa）的主要設備。它以油擴散泵為主泵和閥門、水冷擋板、管道、機械真空泵（前級泵）等組成高真空抽氣系統，可獲得（10-2—10-4Pa）的工作真空度。
擴散泵機組的特點是抽氣能力大，抽速從190L/S至49000L/S范圍內可供選擇；并可長時間穩定連續工作。它被廣泛地應用在電子、化工、冶金、航空、航天、材料、生物醫藥、原子能、宇宙探測等高科技領域。如各種真空爐、真空鍍膜設備、真空冷凍干燥設備等。典型真空機組是用氣動閥門程序控制。如需其他驅動方法，請?jiān)谟嗀洉r(shí)注明。
|

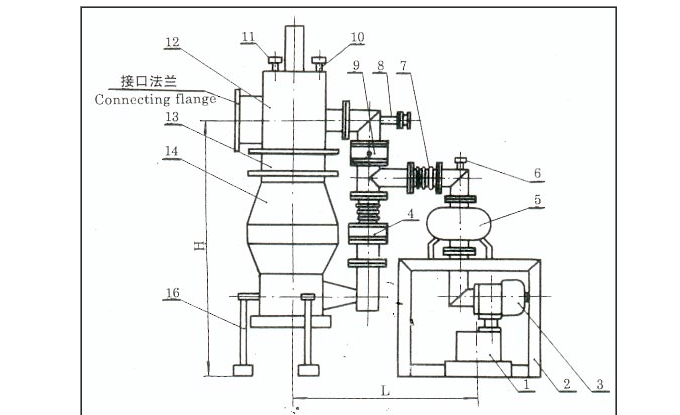

1、前級泵Backing pump
|
2、電磁放氣閥Solenoid vent valve
|
3、低真空閥Low vacuum valve
|
|
4、測量接頭 Measurement connector
|
5、閥門 Valve
|
6、放氣閥Venting valve
|
|
7、高真空閥High vacuum valve
|
8、測量接頭Measurement connector
|
9、測量接頭Measurement connector
|
|
10、水冷擋板Water-cooling baffle
|
11、擴散泵Diffusion pump
|
12、支架Support
|
二、擴散泵機組的參數：
| 型號 Model | JK-100 | JK-150 | JK-200 | JK-300 | JK-400 | JK-630 | JK-800 | |
| 極限壓力(Pa) Ultimate Pressure | 10-4 | |||||||
| 抽氣速率(1/S) Pumping speed | 100 | 280 | 420 | 900 | 1800 | 4000 | 6500 | |
| 最大排氣壓力(Pa) Max. pumping pressure | 35 | |||||||
| 加熱功率(Kw) Heating power | 0.8 | 1 | 1.5 | 2.1 | 4.8 | 8.4 | 19.8 | |
| 配用主泵 Matched main pump | K-100 | K-150 | K-200 | K-300 | K-400 | K-630 | K-800 | |
| 配用擋板 Matched baffle | LB-100 | LB-150A | LB-200B | LB-300A | LB-400 | LB-630 | LB-800 | |
| 配用閥門 Matched valve | GD-100 | GD-150 | GD-200 | GDQ-300 | GDQ-400 | GDQ-630 | GDQ-800 | |
| 配用前級泵 Matched backing pump | 2X-4 | 2X-8 | 2X-8 | 2X-15 | 2X-30 | 2X-70 | 2X-70 ZJ-600 | |
| 接口法蘭 Connecting flange | LF-100 | LF-150 | LF-200 | LF-300 | LF-400 | LF-630 | LF-800 | |
| 結構尺寸 Structure dimensions | H | 870 | 950 | 1000 | 1300 | 1600 | 2000 | 2400 |
| L | 550 | 650 | 750 | 850 | 950 | 1100 | 2000 | |
|
1、前級泵Backing pump
|
2、電磁放氣閥Solenoid vent valve
|
3、低真空閥Low vacuum valve
|
|
4、測量接頭 Measurement connector
|
5、閥門 Valve
|
6、放氣閥Venting valve
|
|
7、高真空閥High vacuum valve
|
8、測量接頭Measurement connector
|
9、測量接頭Measurement connector
|
|
10、水冷擋板Water-cooling baffle
|
11、擴散泵Diffusion pump
|
12、支架Support
|
| 型號 Model | JTK-100 | JTK-150 | JTK-200 | JTK-300 | JTK-400 | JTK-500 | |
| 極限壓力(Pa) Ultimate Pressure | 10-4 | ||||||
| 抽氣速率(1/S) Pumping speed | 180 | 370 | 600 | 1400 | 2500 | 4000 | |
| 最大排氣壓力(Pa) Max. pumping pressure | 35 | ||||||
| 加熱功率(Kw) Heating power | 0.8 | 1.2 | 1.5 | 2.4 | 4.5 | 6 | |
| 配用主泵 Matched main pump | TK-100 | TK-150 | TK-200 | TK-300 | TK-400 | TK-500 | |
| 配用擋板 Matched baffle | LB-100 | LB-150A | LB-200B | LB-300A | LB-400 | LB-500 | |
| 配用閥門 Matched valve | GD-100 | GD-150 | GD-200 | GDQ-300 | GDQ-400 | GDQ-500 | |
| 配用前級泵 Matched backing pump | 2X-4 | 2X-8 | 2X-15 | 2X-30 | 2X-70 | 2X-70 ZJ-600 | |
| 接口法蘭Connecting flange | LF-100 | LF-150 | LF-200 | LF-300 | LF-400 | LF-500 | |
| 結構尺寸 Structure dimensions | H | 870 | 950 | 1000 | 1300 | 1600 | 1700 |
| L | 650 | 750 | 850 | 950 | 1150 | 1500 | |
