GDB10,GDB12,GDB15,GDB20,GDB25,GDB32,GDB40,GDB50,防爆電磁閥
應用范圍
石油、化工、造船、航天、軍品、電力、鋼鐵、消防噴淋、電鍍涂裝、燃?xì)馊加?、環保設備、
吹灰除塵、分析儀器、紡織印染、暖通空調、清洗設備、園林噴灌、食品工業等控制系統。
|
技術參數 |
|
|
公稱通徑 |
DN10-DN50 |
|
原理結構 |
先導膜片式 |
|
閥體材質 |
黃銅、316 |
|
密封材料 |
NBR、FKM、EPDM |
|
環境溫度 |
-10℃～+60℃(防爆型-20℃～+50℃) |
|
流體溫度 |
C2組:-10℃～80℃，C3組:-10℃～120℃ |
|
適用流體 |
氣體、液體 |
|
流體粘度 |
≤22mm2/S |
|
連接方式 |
內螺紋（國標或NPT）、法蘭 |
|
安裝方式 |
水平安裝，線圈向上（其它方式可定制） |
|
防護等級 |
IP65 |
|
壓力參數 |
|
|
最低壓差 |
0.05Mpa |
|
普通常閉 |
氣、液：1.2Mpa，油：1.0Mpa |
|
普通常閉 |
可定制壓力：1.6Mpa |
|
防爆常閉 |
氣、液：1.0 Mpa，油：0.8 Mpa |
|
常開型 |
氣、液：0.8 Mpa， 油：0.7 Mpa |
|
消防專用 |
水、液：1.6 Mpa |
|
電氣參數 |
|
|
電源電壓 |
220V 110VAC50/60Hz24V 12VDC |
|
額定功率 |
普通型AC：22VA， DC：13W |
|
電壓公差 |
±10% |
|
電氣連接 |
普通型：標準接線盒 |
以上為啟動后平穩工作時功率，防爆型常開常閉功率相同。
|

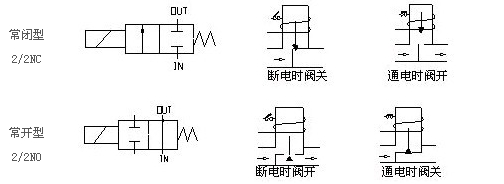

功能選項 |
||
|
代號 |
功能名稱 |
功能說明 |
|
K |
常開 |
通電閥關，斷電閥開 |
|
E |
防爆 |
防爆等級：ExmⅠ/ⅡT4 |
|
T |
帶定時器 |
可以設定開、關間隔時間 |
|
規格參數 |
|
|
|
|
|
規格 |
接口G |
通徑mm |
Cv值 |
螺紋式外形尺寸[mm] |
|||
|
L |
W |
H(常閉) |
H(常開) |
||||
|
GDB10 |
1/4、3/8 |
10 |
1.72 |
55 |
35 |
95 |
NO |
|
GDB12 |
3/8、1/2 |
12 |
4.35 |
66 |
48 |
107 |
125 |
|
GDB15 |
1/2 |
15 |
4.52 |
66 |
48 |
107 |
125 |
|
GDB20 |
3/4 |
20 |
7.63 |
75 |
58 |
113 |
130 |
|
GDB25 |
1 |
25 |
12 |
95 |
70 |
124 |
140 |
|
GDB32 |
1 1/4 |
34 |
22 |
130 |
95 |
142 |
155 |
|
GDB40 |
1 1/2 |
40 |
30 |
130 |
95 |
142 |
155 |
|
GDB50 |
2 |
50 |
48 |
163 |
120 |
165 |
180 |

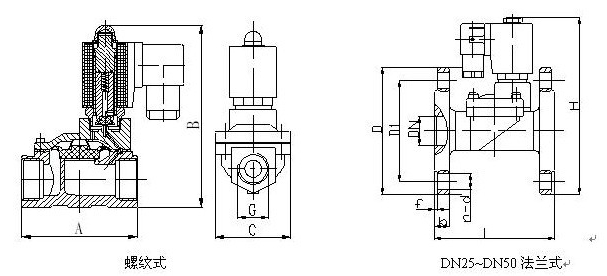

外形尺寸（不銹鋼法蘭式）
|
型號規格 |
通徑 |
外形尺寸[mm] |
法蘭尺寸[mm] |
||||
|
L |
H |
D |
D1 |
b |
n-d |
||
|
GDB25 |
25 |
135 |
162 |
110 |
85 |
14 |
4-φ14 |
|
GDB32 |
34 |
160 |
175 |
135 |
100 |
15 |
4-φ18 |
|
GDB40 |
40 |
160 |
182 |
145 |
110 |
15 |
4-φ18 |
|
GDB50 |
50 |
200 |
205 |
160 |
125 |
16 |
4-φ18 |
建議：
①流體中若含雜質，應在電磁閥前方安裝過濾閥（濾網≥60目），而且流體應無凝固或結晶現象；
②防爆型線圈內置熔絲管和壓敏電阻技術保護元件，確保線圈安全;
③在設計控制方案時盡量選擇常閉型，而你如果是通電時間太長則不必?fù)?dān)憂，本閥適應連續工作。
|
|
|
|
|
|
|
|
