ZCL-32YB,ZCL-32QB,ZCL-32QK,ZCL-50YB,ZCL-50QB,ZCL-50QK,ZCL-65YB,ZCL-65QB,氨用制冷電磁閥

ZCL-65QK,ZCL-80QB,ZCL-80QK,ZCL-100QB,ZCL-100QK,ZCL-125QK,

概述

  電磁主閥是將電磁導閥直接安裝在主閥頂上，結成一體，實際是一個組合式的電磁閥。電磁主閥的作用與電磁導閥加主閥的作用相同，但安裝時因省去外接導壓管，焊點少，占地小，維修方便。
  ZCL系列電磁閥適用于以氨（R717)、氟利昴(R12、R22）等制冷劑為工質的制冷系統。在系統管道中作為自動控制的執(zhí)行元件，控制工質在管道中的流通。
  ZCL系列電磁主閥有液用，氣用之分。特殊情況下液、氣也可互用。液用主閥只有常閉型，氣用主閥則有常開、常閉兩種。
  型號中ZCL為電磁主閥，緊接寫通徑，Y代表液動，Q代表氣動，B代表常閉，K代表常開。如ZCL-32YB表示通徑為32的液用常閉型電磁主閥。

ZCL電磁主閥的外型尺寸參數：

使用條件：
1、電源:交流220V（+10~-15%），50Hz
2、最大工作壓力：<1.6Mpa
   正常工作壓力：<1.6Mpa

   最大開啟壓力：1.6Mpa
3、最高工作溫度：+60°C

   最低工作溫度：-40°C

4、開啟壓降：工質流經主閥，由于活塞組件的自重和彈簧力的影響，需要付出相應的開啟壓降損失。

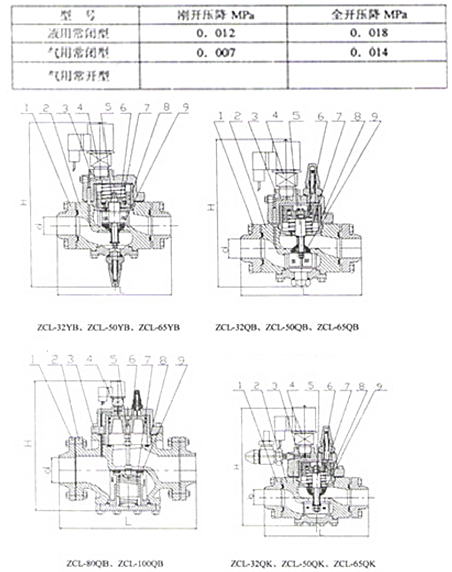

主閥的主要零件有：1、法蘭  2、閥體  3、閥蓋  4、導閥ZCL-3-1  5、活塞桿  6、活塞  7、彈簧  8、活塞套  9、閥芯等，詳見附圖。
  閥體用對接法蘭跟管道焊接。外法蘭上設置M10或更大的螺絲孔，便于安裝拆卸。電磁導閥采用立式，直接擰在閥蓋上。氣用常閉電磁主閥的閥蓋導壓管裝有小濾網100/寸，用活塞套壓住。
  閥體設有手動頂桿，常閉閥必要時可用手動頂桿將活塞組件頂起，使閥芯開啟；常開閥必要時也可用手動頂桿將關小及關閉?；钊嫌兄睆?span style="font-family: 'Times New Roman';">1mm的平衡孔。Dg32、50、65主閥閥芯用聚四氟乙烯制成錐體，Dg80以上均制成平面。
  安裝注意事項:
1、主閥只能水平安裝(活塞、彈簧等須處于豎直位置），不能傾斜安裝。
2、電磁主閥在安裝時，導管點焊定位，先拆掉閥體，在繼續(xù)焊接，以防止內部件受熱損壞。定位時兩端導管對正，垂直與連接端面平行，否則，難以密封。焊接后清除焊渣，氧化皮等雜物，防止通道阻塞和損壞閥座密封面而泄漏。
3、按照型號安裝，應特別注意流向。

4、對常閉型主閥，在管道試壓時應將過濾網取出，并用手動頂桿將閥芯頂開，或將整個活塞組件連同過濾網取出，以免使濾網或聚四氟乙烯閥芯受損。
5、焊接法蘭和導管接頭時，應避免將墊片和過濾網燒壞。
6、有手動頂桿的電磁主閥進行手動開啟操作時，應注意頂桿座與閥體間的松動，防止制冷劑泄漏事故。
