一、特點:
1、QGBQ系列氣缸,有標準型、帶開關型、帶閥型、帶閥帶開關型,均為單桿雙作用,兩側緩沖無給油的氣缸,還有三種形式的變型氣缸。6、雙伸桿式、返回調整式、伸出調整式屬QGBQ的派生缸,大部分零件通用。雙伸桿式可以從兩端輸出力;返回(或伸出)調整式是在某一端裝上限位檔圈,實現調整氣缸行程的目的。
二、圖形符號:
三、基本技術參數
氣缸型號 | QGBQ(標準型) | QGBQ-F(帶閥型) | |||||||||||
QGBQ-K(帶開關型) | QGBQ-FK(帶閥帶開關型) | ||||||||||||
氣缸內徑D(Ømm) | 32 | 40 | 50 | 63 | 80 | 100 | 32 | 40 | 50 | 63 | 80 | 100 | |
最大行程S(mm) | 500 | 800 | 1000 | 500 | 800 | 1000 | |||||||
使用壓力范圍 | 0.05~0.8MPa | 0.15~0.8MPa | |||||||||||
耐壓性 | 1.2MPa | ||||||||||||
使用速度范圍 | 50~70mm/sec | 50~500mm/sec | |||||||||||
使用溫度范圍 | 5~60°C | 5~50°C | |||||||||||
使用介質 | 空氣、干燥空氣 | ||||||||||||
給油 | 不需要(也可給油) | ||||||||||||
螺紋等級 | GB197-81 6g.6H | ||||||||||||
緩沖 | 兩側可調緩沖 | ||||||||||||
行程長度允差 | S≤500mm | Ø32;Ø40;Ø50:0+2.0 Ø63;Ø80;Ø100:0+2.5 | |||||||||||
S≥501mm | Ø32;Ø40;Ø50:0+2.5 Ø63;Ø80;Ø100:0+3.0 | ||||||||||||
緩沖行程 | 20 | 25 | 20 | 25 | |||||||||
理論傳遞力(N)壓力為0.5MPa | 推力 | 392 | 608 | 960 | 1519 | 2460 | 3842 | 392 | 608 | 960 | 1519 | 2460 | 3842 |
拉力 | 333 | 510 | 774 | 1333 | 2215 | 3606 | 333 | 510 | 774 | 1333 | 2215 | 3606 |
型號 | CK-J1A.CK-J1B | ||
使用電壓范圍 | AC.DC:24~220V | ||
使用電流范圍 | 10~300mA | ||
最在觸點容量 | 16W | ||
漏電流 | 0 | ||
耐壓 | 1500V | ||
指示燈 | 發光二級管(ON時亮) | ||
動作時間 | 1msec以下 | ||
回復時間 | 1msec以下 | ||
耐沖擊 | 30G | ||
絕緣電阻 | ≥1.5MΩ | ||
適用氣缸品種 | CK-J1:QGBQ32-50 CK-J1B:QGBQ63-100 | ||
使用溫度范圍 | -10~+70°C(在不凍結條件下) | ||
環境相對濕度 | ≤90% | ||
適用負載 | 超小型繼電器、定序器、一般繼電器、電磁線圈、指示燈 |
記號 | A | B | C | D | E | P | |
品種 | 單電控 | 雙電控 | |||||
二位 | 三位 | ||||||
通電時活塞桿伸出式 | 通電時活塞桿返回式 | 自己保持式 | 中封式 | 中泄式 | 中壓式 | ||
額定電壓 | AC(V) | 100 | 200 | 24 | 110 | 220 | 特殊電壓 |
DC(V) | 12 | 48 | 24 | 100 | 100 | ||
容許電壓波動 | ±10% | ||||||
使用介質 | 空氣、干燥空氣 | ||||||
給油 | 不需要(也可給油) | ||||||
使用壓力范圍 | 0.15~0.9MPa | ||||||
耐壓性 | 1.4MPa | ||||||
使用溫度范圍 | 0~+50°C(在不凍結條件下) |
氣缸 | 安裝形式 | MT4型除外的安裝式 | MT4型安裝式(1) |
開關 | 帶軟線 | 帶軟線 | |
帶開關氣缸(QGBQ-K) | 20mm | 125mm | |
帶閥氣缸(QGBQ-F) | 60mm | 75mm |
氣缸系列 | 型號標記 | ||||||||||
QGBQ(標準型) | QGBQ②-③①-④ | ||||||||||
QGBQ-K(帶開關型) | QGBQ②-③①-K⑤⑥④ | ||||||||||
QGBQ-F(帶閥型) | QGBQ②-③①-F⑦⑧④ | ||||||||||
QGBQ-FK(帶閥.帶開關型) | QGBQ②-③①-F⑦⑧K⑤⑥④ | ||||||||||
QGBQS(雙活塞桿) | QGBQS②-③①-④ | ||||||||||
QGBQ-FT(返回調整型) | QGBQ-②-③①-④-⑨ | ||||||||||
QGBQ-ST(伸出調整型) | QGBQ-②-③①-④-⑨ | ||||||||||
內容 | 記號 | 說明 | |||||||||
1 | 安裝形式 | 代號 | MS2 | S2 | MF1 | MF2 | P3 | MP1 | MP3 | MT4 | |
說明 | 基本型 | 側面腳架 | 軸向腳架 | 前法蘭式 | 后法蘭式 | 單懸耳式 | 雙懸耳式 | 單懸耳式 | 中間鉸軸 | ||
2 | 氣缸內徑 | Ø32;Ø40;Ø50;Ø63;Ø80;Ø100 | |||||||||
3 | 氣缸行程 | 行程 | |||||||||
4 | 氣口位置與緩沖位置 | AB | 外型及安裝尺寸見圖 | 氣口A位置;緩沖閥B位置 | |||||||
BC | 氣口B位置;緩沖閥C位置 | ||||||||||
CD | 氣口C位置;緩沖閥D位置 | ||||||||||
DA | 氣口D位置;緩沖閥A位置 | ||||||||||
AD | 氣口A位置;緩沖閥D位置 | ||||||||||
BA | 氣口B位置;緩沖閥A位置 | ||||||||||
CB | 氣口C位置;緩沖閥B位置 | ||||||||||
DC | 氣口D位置;緩沖閥C位置 | ||||||||||
5 | 開關型號 | 型號 | SR-101 | SR-201 | SR-301 | SR-401 | |||||
代號 | E | F | G | H | |||||||
6 | 開關數量 | 一個或幾個開關 | |||||||||
7 | 閥的操作方式 | A | 通電時推式(單電控) | ||||||||
B | 通電時拉式(單電控) | ||||||||||
C | 自己保持式(雙電控) | ||||||||||
D | 三位中封式(雙電控) | ||||||||||
E | 三位中泄式(雙電控) | ||||||||||
8 | 閥的使用電壓 | 5 | AC220V/50HZ | ||||||||
8 | DC24V | ||||||||||
9 | 調整型 | 代號 | FT | ST | |||||||
說明 | 返回調整 | 伸出調整 |
示例:帶閥、帶開關氣缸內徑Ø50mm,行程80mm,雙懸耳式,兩個轉換式的直流開關,換向閥有記憶功能,控制電壓DC12V,接線形式為DIN式。
標記:QGBQ-50-80MF1-FC6D-KE2
注:訂購開關氣缸時,請注明開關型號、數量,否則只帶磁環。

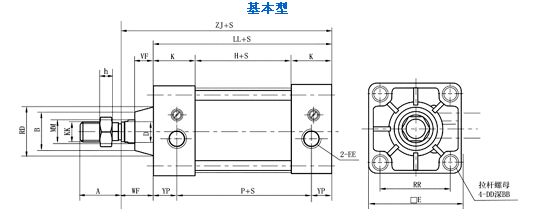

五、外形及安裝尺寸1:
氣缸內徑 (Ø) |
A | B | BB | D | DD | □E | EA | EE | H | K | KK | LL |
缸筒 外徑 |
MM (Ø) |
P |
RD (Ø) |
RR | VF | WF | YP | ZJ | h |
32 | 22 | 24f9 | 8 | 10 | M6 | 44 | 44 | M10*1 | 29 | 32 | M10*1.25 | 93 | 36 | 12 | 58 | 28 | 33 | 15 | 25 | 17.5 | 118 | 6 |
40 | 24 | 30f9 | 8 | 13 | M6 | 52 | 52 | M12*1.25 | 29 | 32 | M12*1.25 | 93 | 44 | 16 | 58 | 32 | 38 | 15 | 25 | 17.5 | 118 | 7 |
50 | 32 | 34f9 | 8 | 19 | M6 | 62 | 62 | M12*1.25 | 29 | 32 | M16*1.5 | 93 | 55 | 22 | 58 | 38 | 47 | 15 | 25 | 17.5 | 118 | 10 |
63 | 32 | 34f9 | 9 | 19 | M8 | 75 | 75 | M16*1.5 | 32 | 32 | M16*1.5 | 96 | 68 | 22 | 61 | 38 | 56 | 15 | 25 | 17.5 | 121 | 10 |
80 | 40 | 39f9 | 11 | 22 | M10 | 94 | 94 | M16*1.5 | 32 | 38 | M20*1.5 | 108 | 87 | 25 | 65 | 47 | 70 | 21 | 35 | 21.5 | 143 | 12 |
100 | 40 | 39f9 | 11 | 22 | M10 | 112 | 112 | M20*1.5 | 32 | 38 | M20*1.5 | 108 | 107 | 25 | 65 | 47 | 84 | 21 | 35 | 21.5 | 143 | 12 |

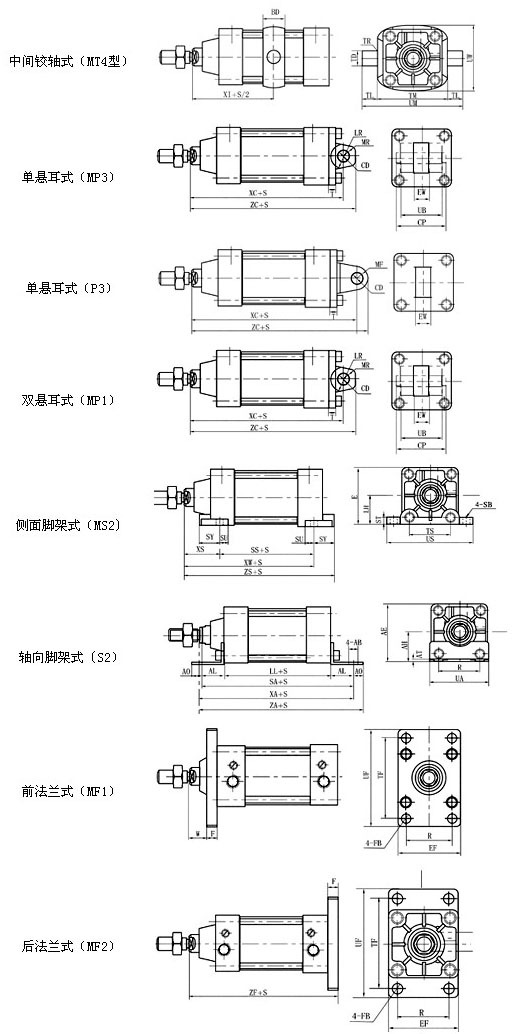

*其它安裝形式外型圖中的尺寸“B”參見上表。“B”尺寸正常供貨為非加工面,如需定位請單獨注明。
缸徑(Ф) | F | FB(Ф) | R | TF | UF | ZF | E | LH | SS | ST | SU | SY | TS | US | XS | XW | ZS | AB(Ф) | AE | AH | AL |
32 | 10 | 7 | 33 | 58 | 72 | 128 | 44 | 22 | 73 | 8 | 13 | 22 | 63 | 80 | 35 | 108 | 130 | 9 | 50 | 28 | 20.5 |
40 | 10 | 7 | 36 | 70 | 84 | 128 | 51 | 26 | 73 | 8 | 14 | 22 | 70 | 91 | 35 | 108 | 130 | 12 | 55.5 | 30 | 23.5 |
50 | 10 | 9 | 47 | 86 | 104 | 128 | 62 | 31 | 73 | 9 | 14 | 24 | 83 | 104 | 35 | 108 | 132 | 12 | 67.5 | 36.5 | 28 |
63 | 12 | 9 | 56 | 98 | 116 | 133 | 75 | 38 | 76 | 9 | 14 | 26 | 95 | 116 | 35 | 111 | 137 | 12 | 79 | 42 | 31 |
80 | 16 | 12 | 70 | 119 | 143 | 159 | 94 | 47 | 82 | 14 | 18 | 33 | 121 | 146 | 48 | 130 | 163 | 14 | 96 | 51 | 30 |
100 | 16 | 12 | 84 | 138 | 162 | 159 | 112 | 57 | 82 | 14 | 18 | 37 | 140 | 165 | 48 | 130 | 167 | 14 | 113 | 59 | 30 |
缸徑(Ф) | AO | AT | SA | UA | XA | ZA | SB(Ф) | CD(Ф) | CP | UB | BD | TD(Ф) | TL | TM | TR | UM | UW | XI |
32 | 9.5 | 3.2 | 134 | 50 | 138.5 | 148 | 9 | 12H9/f8 | 46 | 32 | 30 | 16H9/e9 | 16 | 55 | R1.5 | 52 | 52 | 71.5 |
40 | 12.5 | 3.2 | 140 | 57 | 141.5 | 154 | 12 | 14H9/f8 | 58 | 44 | 30 | 25H9/e9 | 25 | 63 | R1.5 | 59 | 59 | 71.5 |
50 | 12 | 4 | 14 | 68 | 146 | 158 | 12 | 14H9/f8 | 66 | 52 | 30 | 25H9/e9 | 25 | 76 | R1.5 | 71 | 71 | 71.5 |
63 | 13 | 4 | 158 | 80 | 152 | 165 | 12 | 14H9/f8 | 66 | 52 | 30 | 25H9/e9 | 25 | 88 | R1.5 | 84 | 84 | 73 |
80 | 16 | 6 | 168 | 97 | 173 | 189 | 14 | 20H9/f8 | 78 | 64 | 35 | 25H9/e9 | 25 | 114 | R1.6 | 104 | 104 | 89 |
100 | 16 | 6 | 168 | 112 | 173 | 189 | 14 | 20H9/f8 | 78 | 64 | 40 | 25H9/e9 | 25 | 132 | R2 | 128 | 128 | 89 |
缸徑(Ф) | EW | MR | T | LR | XC | ZC | EF | W | ||||||||||||
MP1 | MP3 | P3 | MP1 | MP3 | P3 | MP1 | MP3 | P3 | MP1 | MP3 | P3 | MP1 | MP3 | P3 | MP1 | MP3 | P3 | |||
32 | 16 | 16 | 16 | R15 | R14 | R12 | 8 | 8 | 8 | R18 | R17 | R16 | 137 | 147 | 150 | 149 | 159 | 47 | 15 | |
40 | 20 | 20 | 20 | R15 | R16 | R14 | 8 | 8 | 10 | R18 | R17 | R16 | 137 | 152 | 150 | 151 | 166 | 52 | 15 | |
50 | 20 | 20 | 20 | R17 | R16 | R15 | 8 | 10 | 10 | R19 | R19 | R18 | 137 | 152 | 152 | 151 | 167 | 65 | 15 | |
63 | 20 | 20 | 20 | R17 | R16 | R15 | 8 | 13 | 10 | R19 | R19 | R18 | 140 | 155 | 155 | 154 | 170 | 76 | 13 | |
80 | 32 | 32 | 32 | R23 | R22 | R20 | 11 | 18 | 14 | R32 | R32 | R25 | 175 | 196 | 196 | 195 | 211 | 94 | 19 | |
100 | 32 | 32 | 32 | R23 | R22 | R20 | 11 | 18 | 14 | R32 | R32 | R25 | 175 | 196 | 196 | 195 | 211 | 115 | 19 |

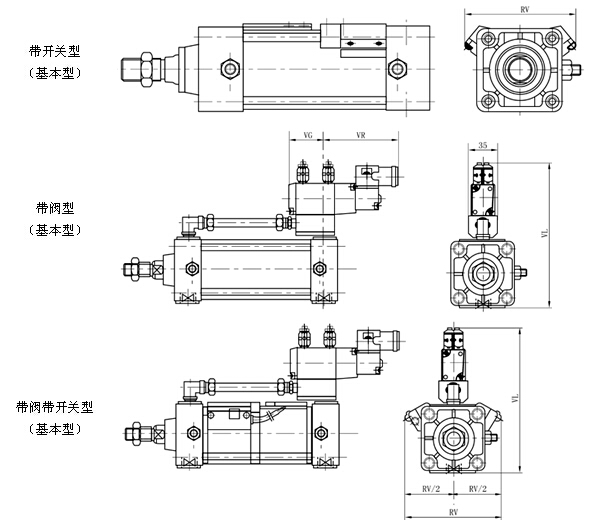

氣缸內徑Ф(mm) | RV | VG | VL | VR |
32 | 74 | 35 | 108 | 75 |
40 | 80 | 48.5 | 140 | 87.5 |
50 | 90 | 48.5 | 151 | 87.5 |
63 | 102 | 72 | 174 | 92 |
80 | 118 | 72 | 193 | 92 |
100 | 132 | 72 | 211 | 92 |
*帶閥、帶開關氣缸及帶閥帶開關氣缸的其余安裝形式和尺寸,請查詢相對應的QGBQ氣缸的有關部分。
