應用范圍
GRB型耐高溫人字齒輪泵適用于瀝清攪拌站、道路瀝清噴灑及冶金、礦山、鍛壓、電站、化工、水泥等大型稀油循環潤滑系統中，也可用于輸送各種潤滑油、石油、重油、涂料、油漆以及其它各種無腐蝕性的液體介質，輸送油液粘度范圍20~460cst油液溫度不超過300度。
技術參數
| 耐高溫人字齒輪油泵 | ||||||
|
型號 |
公稱流量l/min |
公稱壓力Mpa |
轉數r/min |
容積效率% |
吸入高度mm |
訂貨號 |
|
GRB-100 |
100 |
0.63 |
960 |
≥90 |
750 |
GR1642.1 |
|
GRB-150 |
150 |
GR1642.2 |
||||
|
GRB-200 |
200 |
GR1642.3 |
||||
|
GRB-300 |
300 |
GR1642.4 |
||||
|
GRB-600 |
600 |
GR1642.5 |
||||
|
耐高溫人字齒輪油泵裝置 |
||||
|
型號 |
電動機 |
訂貨號 |
||
|
型號 |
功率kw |
轉數r/min |
||
|
GRBZ-100 |
Y112M-6 |
2.2 |
|
GR1643.1 |
|
GRBZ-150 |
Y132M1-6 |
4 |
GR1643.2 |
|
|
GRBZ-200 |
GR1643.3 |
|||
|
GRBZ-300 |
GR1643.4 |
|||
|
GRBZ-600 |
Y160L-6 |
11 |
GR1643.5 |
|
配用Y系列電機

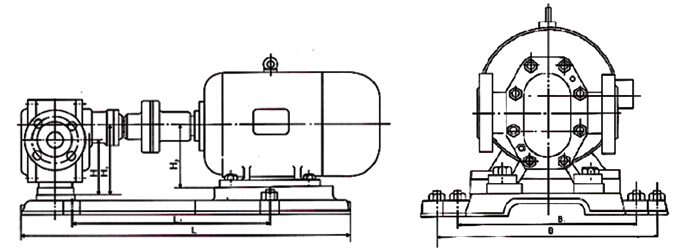

| 型號 |
L |
L1 |
d |
H |
H1 |
H2 |
B |
B1 |
|
GRB-600 |
983 |
675 |
4×19 |
170 |
225 |
160 |
410 |
305 |
|
GRB-300 |
795 |
500 |
4×17 |
140 |
182 |
132 |
340 |
290 |
|
GRB-200 |
735 |
500 |
4×17 |
140 |
182 |
132 |
340 |
290 |
|
GRB-150 |
735 |
500 |
4×17 |
140 |
182 |
132 |
340 |
290 |
|
GRB-100 |
600 |
350 |
4×13 |
95 |
122 |
112 |
315 |
215 |

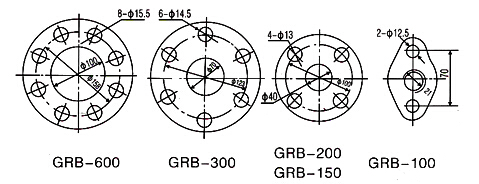

法蘭安裝尺寸
機械密封
齒輪泵的密封是影響質量的關鍵。為提高油泵的密封性能和耐熱性能,采用外裝永磁機械密封，油液溫度在300℃以下運動，無硬質顆粒，無纖維介質中使用安全。

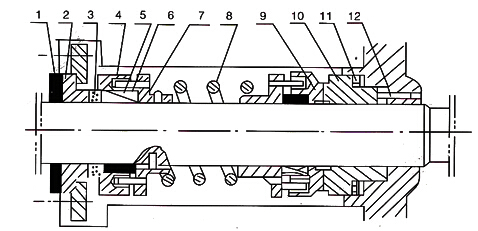

機械雙密封裝置
雙機械密封裝置主要由墊圈（1）內靜環（2）動環（3）動環體（4）密封圈（5）（6）推環（7）彈簧（8）動環（9）外靜環（10）靜環密封圈（11）防轉銷（12）等主要零件組成。
|
|
|
|
|
|
|
|
