詳細說明
TMY0.3,TMY0.4,TMY0.5,TMY0.7,TMY1,TMY1.5,TMY2,TMY3,葉片式氣動馬達
一.原理及結構性能
氣動馬達是以壓縮空氣為工作介質的原動機，它是采用壓縮氣體的膨脹作用，把壓力能轉換為機械能的動力裝置。

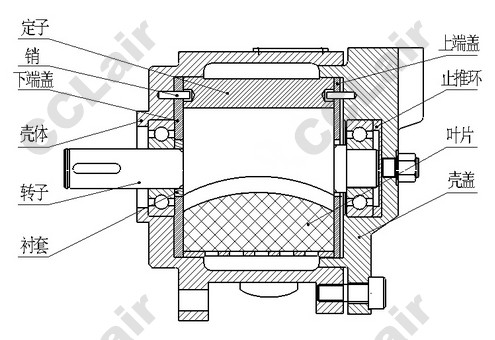

氣動馬達主要由機體、機蓋、定子、轉子、葉片、前后端蓋、軸承、定位銷、襯套、止推環、調節螺釘?shù)炔考M成。定子、轉子間形成一個月牙狀工作腔，壓縮氣體進入工作腔后，壓力能在葉片上產生扭矩，使轉子轉動作功，通過操縱閥可以改變馬達轉向。
在進氣壓力一定時，氣動馬達的基本性能曲線如圖所示：
二.主要特點及應用
1.氣動馬達具有結構簡單，體積小，重量輕，*大，操縱容易，維修方便，與電動機相比它具有耐水性和防潮、防爆等特點。
2.工作安全，且防火、防爆、防潮，不受振動、高溫、電磁、輻射等影響,可在高溫、潮濕、高粉塵等惡劣環境下使用。
3.使用空氣作為介質，無供應上的困難，用過的空氣不需處理，放到大氣中無污染。
4.壓縮空氣可以集中供應，遠距離輸送。
5.可以無級調速，控制進氣閥的開閉程度（即調節流量）便可達到調節轉速和功率的目的。
6.利用操縱閥改變進氣方向，便可實現正反轉。實現正反轉的時間短，速度快，沖擊性小，而且不需卸負荷。
7.有過載保護作用，過載時會自動降低轉速直至停車，過載解除后即可重新正常運轉，長時間過載工作溫升較小。
8.具有較高的啟動扭矩，可以帶負荷啟動。啟動、停止迅速。
由于氣動馬達具有以上諸多特點，故它可在潮濕、高溫、高粉塵等惡劣的環境下工作。除被用于礦山機械中的鑿巖、鉆采、裝載等設備中作動力外，船舶、冶金、化工、造紙等行業也廣泛地采用。
三、使用保養與維修
1.氣動馬達長期存放后，不應帶負荷起動，應在有潤滑條件的情況下進行0.5~1分鐘的空轉。
2.壓縮空氣必須經過過濾，應保證清潔和干燥。
3.潤滑油須隨壓縮空氣進入氣馬達，每分鐘流量為80~100滴，潤滑油為L(zhǎng)-AN10號機油。
4.氣馬達正常使用3~6個月后，應拆開檢查清洗一次，發現磨損零件必須更換。
5.故障與排除見下表：
四.技術參數
TMY系列氣動馬達技術參數
|
現象
|
故障
|
原因
|
措施
|
|
葉片嚴重磨損
|
1、斷油或供油不足
|
檢查供油器、保證潤滑
|
|
|
2、空氣不潔凈
|
檢查供氣管道或設備
|
||
|
輸出功率明顯下降
|
3、長期使用后
|
更換葉片
|
|
|
前后端蓋磨損嚴重
|
1、軸承磨損，轉子軸向竄動
|
更換軸承
|
|
|
2、襯套選擇不當
|
調整襯套
|
||
|
定子內孔縱向波浪槽
|
1、泥砂進入定子
|
更換修復定子
|
|
|
2、長期使用
|
更換定子
|
||
|
葉片折斷
|
轉子葉片槽喇叭口太大
|
更換轉子
|
|
|
葉片卡死
|
葉片槽間隙不當或葉片變形
|
更換葉片
|
四.技術參數
TMY系列氣動馬達技術參數
|
型號
Model
|
額定功率
Power
KW
|
工作氣壓
pressure
Mpa
|
額定轉速
speed
r/min
|
扭距
Torque
N.m
|
耗氣量
Air consumption
m3/min
|
重量
Weight
kg
|
進氣口
Tracheal diameter
|
排氣口
Tracheal diameter
|
|

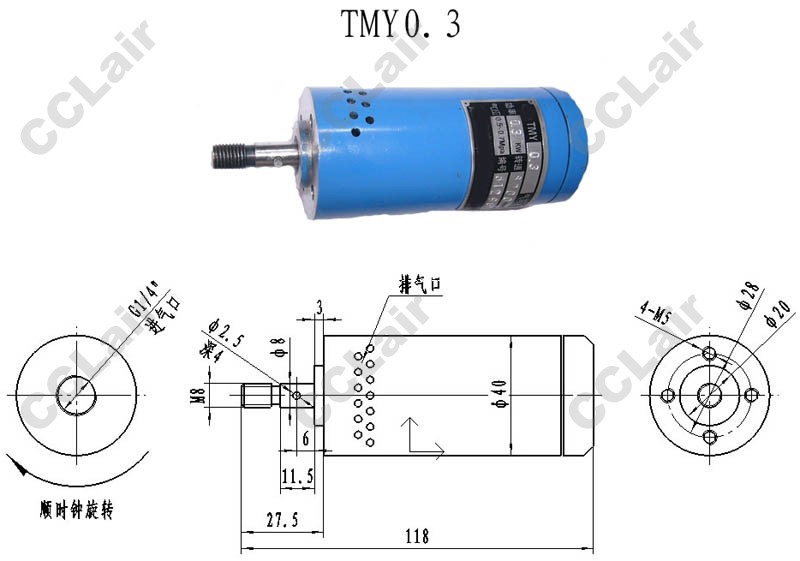

TMY0.3(外形圖)
|
0.3
|
0.5至0.7
|
8000
|
0.36
|
0.36
|
0.6
|
G1/4"
|
|
|

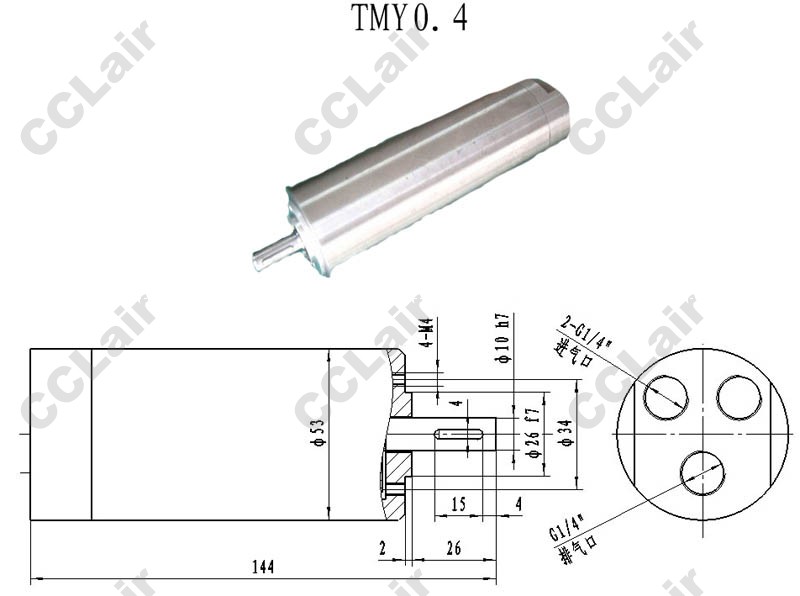

TMY0.4(外形圖)
|
0.4
|
0.5至0.7
|
7200
|
0.53
|
0.44
|
1
|
G1/4"
|
G1/4"
|
|

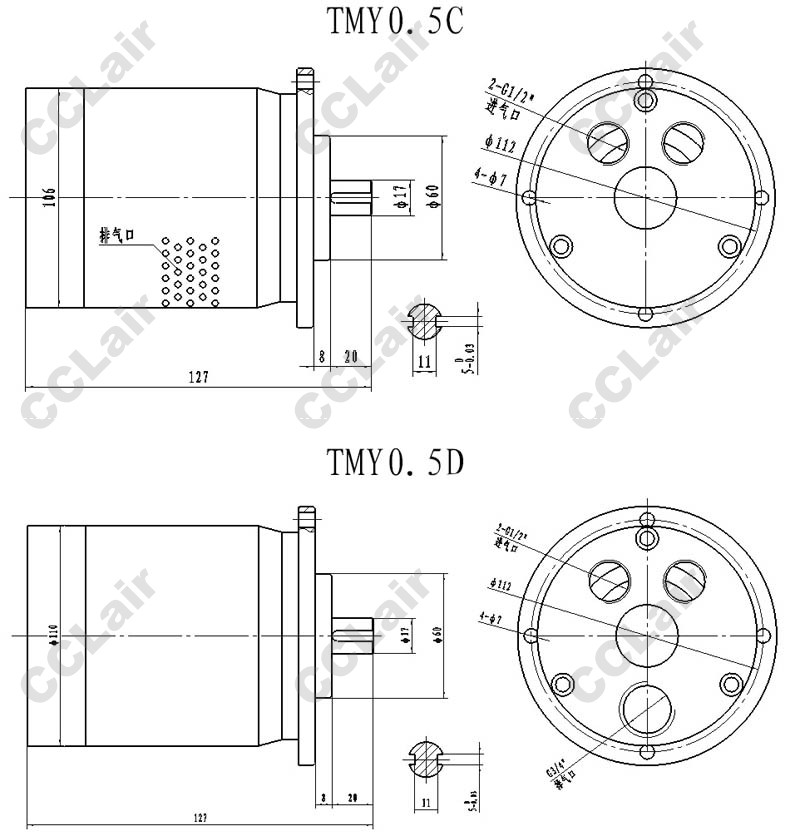

TMY0.5(外形圖)
|
0.5
|
0.5至0.7
|
3000
|
1.6
|
0.65
|
4.5
|
G1/2"
|
G3/4"
|
|

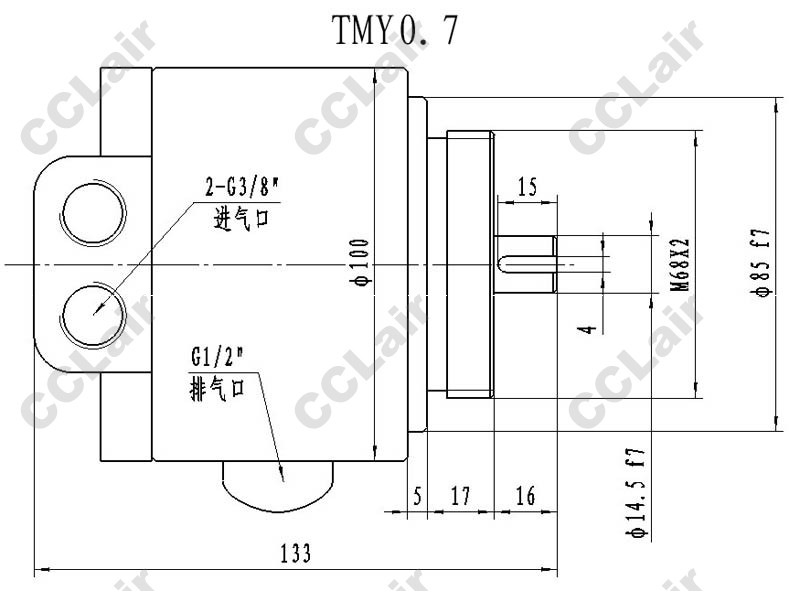

TMY0.7(外形圖)
|
0.66
|
0.5至0.7
|
4600
|
1.37
|
1
|
4
|
G1/4"
|
G1/2"
|
|
TMY1(外形圖)
|
1
|
0.5至0.7
|
3500
|
2.73
|
1.5
|
5.5
|
G1/2"
|
G3/4"
|
|

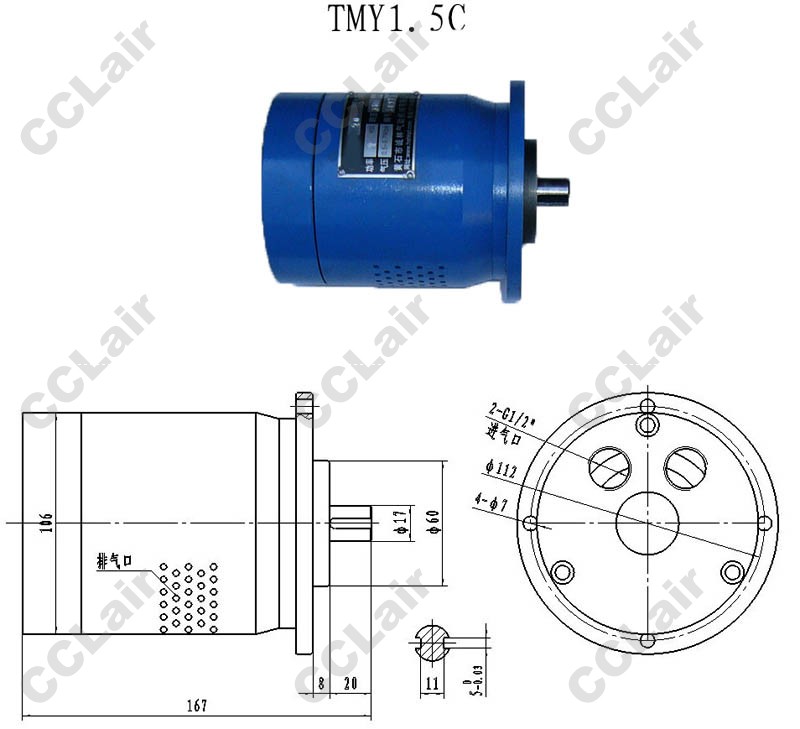

TMY1.5(外形圖)
|
1.47
|
0.5至0.7
|
4000
|
3.5
|
2
|
6.5
|
G1/2"
|
G3/4"
|
|

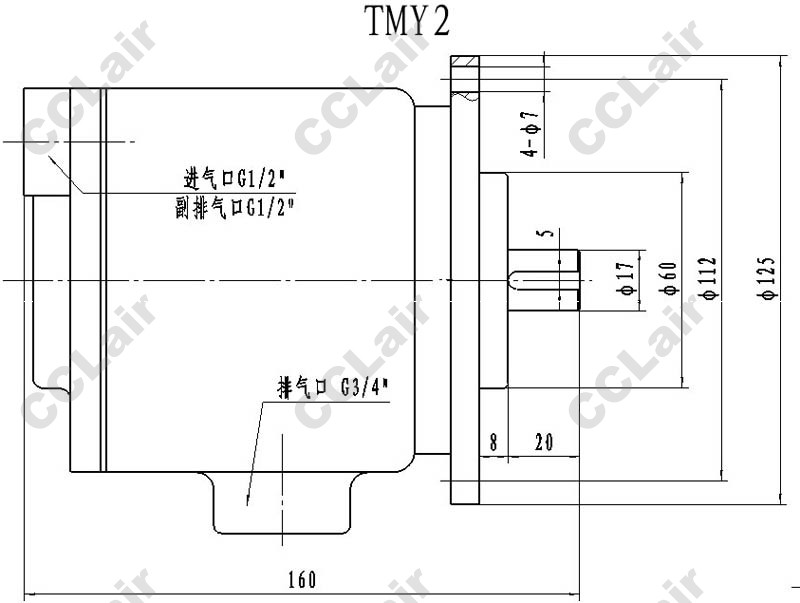

TMY2(外形圖)
|
2.21
|
0.5至0.7
|
3600
|
5.86
|
2.8
|
6.5
|
G1/2"
|
G3/4"
|
|

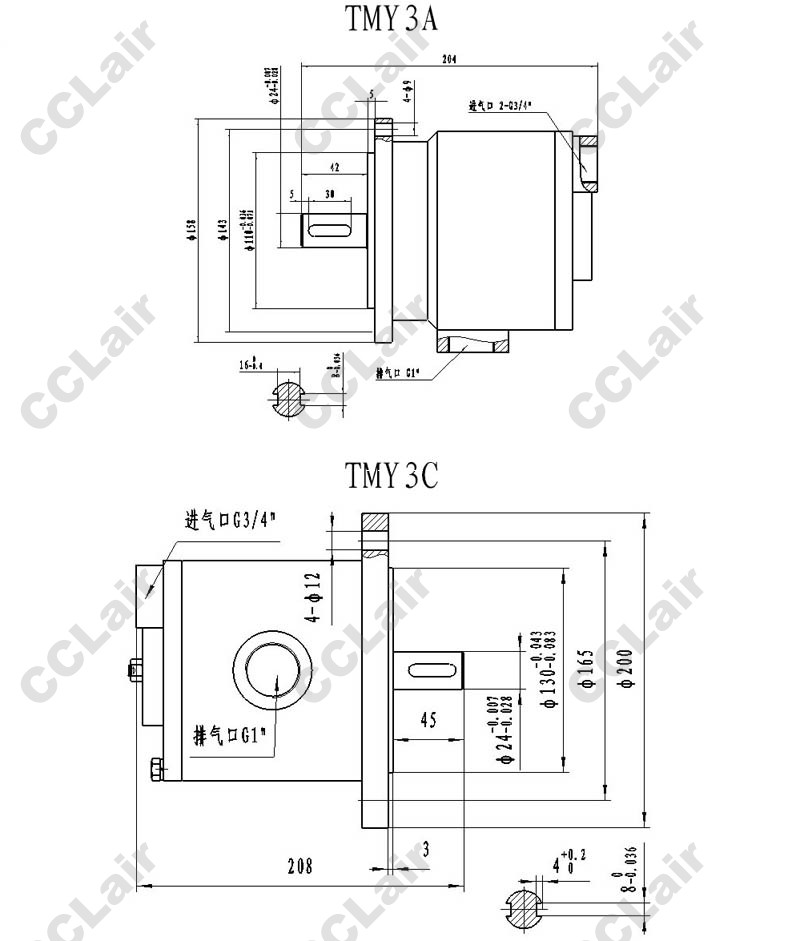

TMY3(外形圖)
|
3
|
0.5至0.7
|
3200
|
8.7
|
3.8
|
13.5
|
G3/4"
|
1"
|
|
TMY4(外形圖)
|
4.41
|
0.5至0.7
|
3200
|
13.16
|
5.9
|
18
|
G1"
|
G1"
|
|
TMY5(外形圖)
|
5
|
0.5至0.7
|
3000
|
15.92
|
5
|
18
|
G1"
|
G1"
|
|
TMY6(外形圖)
|
5.88
|
0.5至0.7
|
2800
|
20.06
|
7.6
|
18
|
G1"
|
G1"
|
|
TMY7(外形圖)
|
6.6
|
0.5至0.7
|
2800
|
22.51
|
8.7
|
18
|
G1"
|
G1"
|
|
TMY8(外形圖)
|
8
|
0.5至0.7
|
3500
|
21.8
|
12
|
22
|
G1 1/4"
|
G1 1/4"
|
|
TMY9(外形圖)
|
8.82
|
0.5至0.7
|
2500
|
33.69
|
11.6
|
46
|
G1"
|
G1 1/4"
|
|
TMY13(外形圖)
|
13
|
0.5至0.7
|
3500
|
35.47
|
23.4
|
59
|
φ32
|
φ63.5
|
|
TMY15(外形圖)
|
15.1
|
0.5至0.7
|
2500
|
57.68
|
18
|
46
|
G1 1/4"
|
G1 1/4"
|
|
TMY16A(外形圖)
|
16
|
0.5至0.7
|
3500
|
43.6
|
28.8
|
59
|
φ32
|
φ63.5
|
