CQP219,CQP299,CQP219-10/14,CQP299-40/14,CQP219-16/14,CQP219-25/14,非隔離式蓄能器

1.概述

    儲氣罐是以儲氣方式儲存能量。作為氣體動力源，或作為非隔離蓄能器，在液壓、氣動系統中起儲能和穩定壓力等作用。具有容量大、功能損耗少、體積小等優點。本公司生產的儲氣罐采用無縫鋼管熱旋壓成形工藝，具有安全可靠、外形美觀、性能穩定的特點。已廣泛應用于機械工業和軍工行業等領域之中。

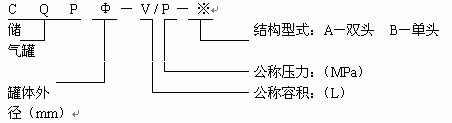

2.型號說明

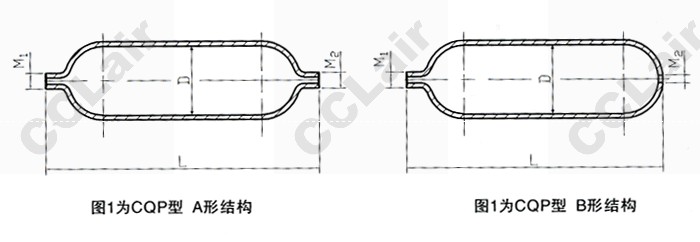

3.外形尺寸及規格

產品型號	外徑D（mm）	公稱壓力（Mpa）	公稱容積（L）	長度尺寸L（mm）		連接螺紋		重量（Kg）
				A型	B型	M1	M2	A型	B型
CQPΦ-10/14-※	Φ219	14	10	600	530	M60×2-6g	M30×1.5-6H	44	41
CQPΦ-16/14-※			16	810	740			59	56
CQPΦ-25/14-※			25	1125	1055			82	79
CQPΦ-32/14-※			32	1370	1300			98	95
CQPΦ-40/14-※			40	1650	1580			118	115
CQPΦ-10/20-※		20	10	600	530			38	36
CQPΦ-16/20-※			16	810	740			51	49
CQPΦ-25/20-※			25	1125	1055			70	68
CQPΦ-32/20-※			32	1370	1300			84	82
CQPΦ-40/20-※			40	1650	1580			101	99
CQPΦ-10/32-※		32	10	600	530			44	41
CQPΦ-16/32-※			16	810	740			59	56
CQPΦ-25/32-※			25	1125	1055			82	79
CQPΦ-32/32-※			32	1370	1300			98	95
CQPΦ-40/32-※			40	1650	1580			118	115
CQPΦ-40/14-※	Φ299	14	40	1055	985	M80×2-6g	M42×2-6H	130	127
CQPΦ-50/14-※			50	1240	1170			154	151
CQPΦ-63/14-※			63	1480	1410			184	181
CQPΦ-72/14-※			72	1645	1575			205	202
CQPΦ-80/14-※			80	1800	1730			224	221
CQPΦ-40/20-※		20	40	1055	985			87	85
CQPΦ-50/20-※			50	1240	1170			103	101
CQPΦ-63/20-※			63	1480	1410			123	121
CQPΦ-72/20-※			72	1645	1575			137	135
CQPΦ-80/20-※			80	1800	1730			150	148
CQPΦ-40/32-※		32	40	1055	985			130	127
CQPΦ-50/32-※			50	1240	1170			154	151
CQPΦ-63/32-※			63	1480	1410			184	181
CQPΦ-72/32-※			72	1645	1575			205	202
CQPΦ-80/32-※			80	1800	1730			224	221

4.注意事項

1) 儲氣罐不得采用焊接或鉚接方法固定。

2)儲氣罐安裝后應檢查接口處是否漏氣。

3)儲氣罐使用后，應按規定定期進行檢查。

4)儲氣罐嚴禁使用氧氣及易燃、易爆氣體。

5.訂貨說明

1) 訂貨時須寫明型號代號全稱，如：工作壓力為20MPa.公稱容量16L，直徑、為Φ219結構形式為雙頭的儲氣罐CQP219-16/20-A。

2) 若對儲氣罐有特殊要求時，請同本企業商洽。

3) 本企業保留設計更改權，對修改不另行通知。
