　　DZD2型單片電磁制動器廣泛應用于紡織、印染、印刷、造紙、包裝、建筑、船舶等機械傳動系統中，也適用于其它機械傳動系統中的定位、制動、微動等場合。


　　DZD2型單片電磁制動器主要有勵磁部分（磁軛1、線圈2、摩擦片3）和聯接組合件（銜鐵4、彈簧片5、聯接法蘭6）兩部分組成。當勵磁線圈2通電時，產生磁通，磁軛1吸合銜鐵4，閉合磁路，從而產生摩擦力矩，使傳動部分制動，當線圈2斷電后，銜鐵4在彈簧片5的作用下釋放，使制動解除。
　　該型制動器屬于干式制動器，它沒有空載力矩，接通和斷開時間短，使用壽命長，性能穩定且結構緊湊，安裝方便，是各種機械傳動系統中理想的自動化執行元件。

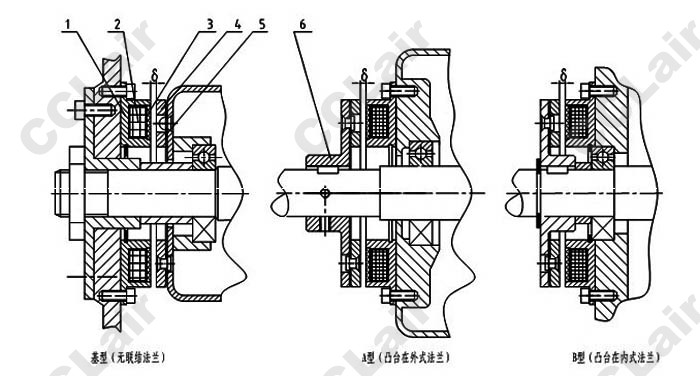

安裝注意事項及安裝結構示意圖
　　1、 摩擦副表面不得有油脂類物質沾染。
　　2、 制動器配合的軸孔與軸的精度H8/h7。
　　3、 制動器主、從動側需固定，不允許軸向竄動，同時保證工作氣隙“δ”。

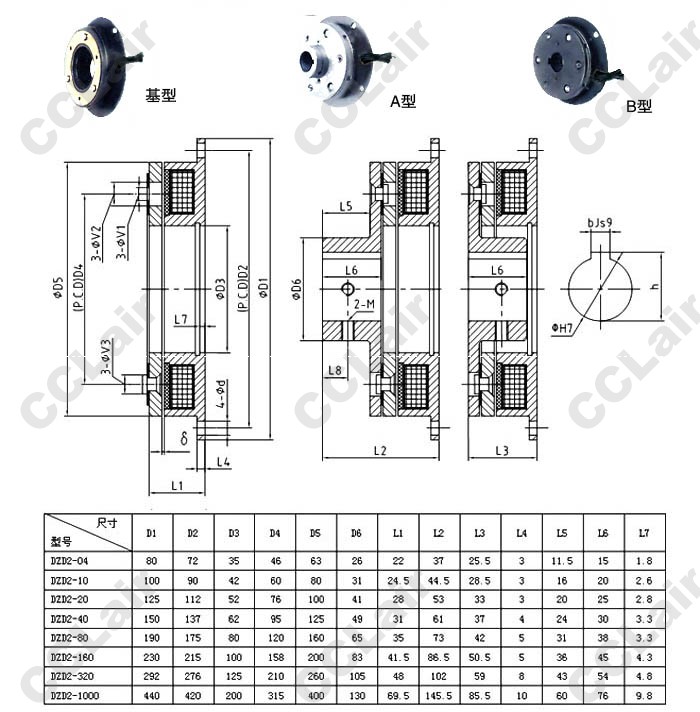

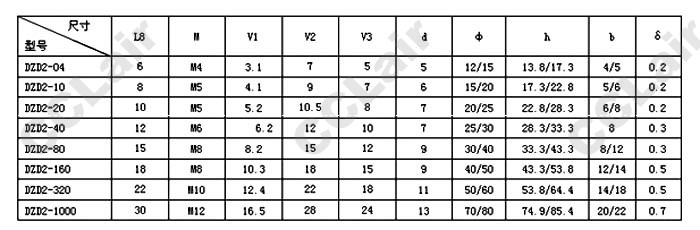

安裝尺寸簡圖及安裝尺寸表
