產品概述:
GC型鍋爐給水泵系單吸多級分段式離心泵,供輸送清水及物理化學性質類似于水的液體之用。本型水泵揚程在46m～576m時,流量為6m～55m3/h,液體的最高溫度低于110℃。適合于鍋爐給水,工廠及城市給水之用。水泵配用Y型電動機
用途：適合于鍋爐給水，礦山排水、工廠及城市給水
結構特點：GC型水泵是臥式、單吸多級、分段式離心泵
介質溫度：≤105℃
處理介質：清水及物理化學性質類似水的液體
驅動方式：電動機驅動
流量范圍：6mз/h -55mз/h
揚程范圍：46m-430m
1.5 ——吸水口直徑（毫米）被25除得值并化整
G ——鍋爐給水泵
C ——表示泵的種類
J ——機械密封式
5 ——縮小為 1/10 泵的比轉數。即泵的比轉數為 50
6 ——葉輪的數量

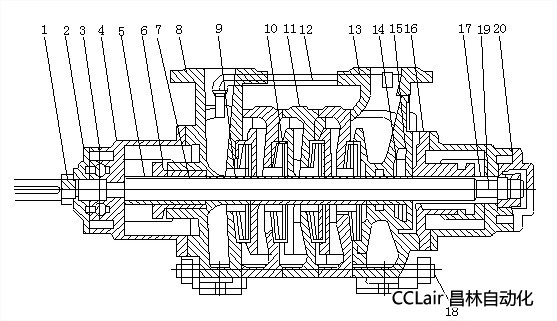

| 1、軸套螺母 | 1 、 Sleeve nut | 2 、軸承蓋 | 2 、 Bearing Cover |
| 3, 軸承 | 3 、 Bearing | 4 、軸承體 | 4 、 Bearing body |
| 5 、軸套 | 5 、 Sleeve | 6 、填料壓蓋 | 6 、 packing gland |
| 7 、機械密封 | 7 、 Sealing machine | 8 、進水段 | 8 、 Suction casing |
| 9 、密封環 | 9 、 Wearing ring | 10 、葉輪 | 10 、 Impeller |
| 11 、中段 |
11 、 Midsegment |
12 、回水管 | 12 、 Balance pipe |
| 13 、出水段 | 13 、 Discharge casing | 14 、平衡環 | 14 、 Balancing ring |
| 15 、平衡盤 | 15 、 Balancing disk | 16 、尾蓋 | 16 、 End cover |
| 17 、軸套 | 17 、 Sleeve | 18 、拉緊螺栓 | 18 、 Tightening |
| 19 、軸 | 19 、 Pump shaft | 20 、圓螺母 | 20 、 Round nut |
結構說明
泵的進出口方向均垂直向上，為根據所需揚程選用不同級數。
泵的定子部分由進水段、中段、出水段、尾蓋和軸承體等零件組成。
泵的轉子部分由軸、葉輪、軸套和平衡盤等零件組成，兩端支撐在滾珠軸承上。
泵的進水段、中段、出水段靜止結合面采用紙墊通過緊螺栓的拉緊來達到密封。為防止水進入軸承、在軸套間裝有“○”形密封圈。泵體兩端軸封采用機械密封。
泵兩端軸承體有環形冷卻室。當被輸送液體大于 80 ℃時，應通入冷水，對軸承進行冷卻。
軸承內的鈣基黃油潤滑脂可通過油杯注入。
從進水段方向看，泵為順時針轉動。
性能參數:
|
型號
|
流量
(mз/h） |
揚程
（m） |
轉速
（r/min） |
效率
（%） |
功率（KW）
|
|
|
軸功率
|
電機功率
|
|||||
|
1.5GC-5×2
|
6
|
46
|
2950
|
38
|
2
|
3
|
|
1.5GC-5×3
|
6
|
49
|
2950
|
38
|
3
|
4
|
|
1.5GC-5×4
|
6
|
92
|
2950
|
38
|
4
|
5.5
|
|
1.5GC-5×5
|
6
|
115
|
2950
|
38
|
5
|
7.5
|
|
1.5GC-5×6
|
6
|
138
|
2950
|
38
|
6
|
7.5
|
|
1.5GC-5×7
|
6
|
161
|
2950
|
38
|
7
|
7.5
|
|
1.5GC-5×8
|
6
|
184
|
2950
|
38
|
8
|
11
|
|
1.5GC-5×9
|
6
|
207
|
2950
|
38
|
9
|
11
|
|
2GC-5×2
|
10
|
64
|
2950
|
39.6
|
4.4
|
7.5
|
|
2GC-5×3
|
10
|
96
|
2950
|
39.6
|
6.6
|
11.0
|
|
2GC-5×4
|
10
|
128
|
2950
|
39.6
|
8.8
|
15.0
|
|
2GC-5×5
|
10
|
160
|
2950
|
39.6
|
11.0
|
15.0
|
|
2GC-5×6
|
10
|
192
|
2950
|
39.6
|
13.2
|
18.5
|
|
2GC-5×7
|
10
|
224
|
2950
|
39.6
|
15.4
|
22.0
|
|
2GC-5×8
|
10
|
256
|
2950
|
39.6
|
17.6
|
30.0
|
|
2GC-5×9
|
10
|
288
|
2950
|
39.6
|
19.8
|
7.5
|
|
2.5GC-6×2
|
15
|
62
|
2950
|
43.7
|
5.8
|
11.0
|
|
20
|
54
|
2950
|
47.4
|
6.2
|
11.0
|
|
|
2.5GC-6×3
|
15
|
93
|
2950
|
43.7
|
8.7
|
15.0
|
|
20
|
81
|
2950
|
47.4
|
9.3
|
15.0
|
|
|
2.5GC-6×4
|
15
|
124
|
2950
|
43.7
|
11.6
|
22.0
|
|
20
|
108
|
2950
|
47.4
|
12.4
|
22.0
|
|
|
2.5GC-6×5
|
15
|
155
|
2950
|
43.7
|
14.5
|
22.0
|
|
20
|
135
|
2950
|
47.4
|
15.5
|
22.0
|
|
|
2.5GC-6×6
|
15
|
186
|
2950
|
43.7
|
17.4
|
30.0
|
|
20
|
162
|
2950
|
47.4
|
18.6
|
30.0
|
|
|
2.5GC-6×7
|
15
|
217
|
2950
|
43.7
|
20.2
|
30.0
|
|
20
|
189
|
2950
|
47.4
|
21.7
|
30.0
|
|
|
2.5GC-6×8
|
15
|
248
|
2950
|
43.7
|
23.2
|
37.0
|
|
20
|
216
|
2950
|
47.4
|
24.8
|
37.0
|
|
|
2.5GC-6×9
|
15
|
279
|
2950
|
43.7
|
26.1
|
22
|
|
20
|
243
|
2950
|
47.4
|
27.9
|
22
|
|
|
4GC-8×2
|
30
|
86
|
2950
|
51
|
13.8
|
30
|
|
45
|
82
|
2950
|
60
|
16.8
|
30
|
|
|
55
|
76
|
2950
|
62.5
|
18.1
|
30
|
|
|
4GC-8×3
|
30
|
129
|
2950
|
51
|
20.7
|
37
|
|
45
|
123
|
2950
|
60
|
25.2
|
37
|
|
|
55
|
114
|
2950
|
62.5
|
27.2
|
37
|
|
|
4GC-8×4
|
30
|
172
|
2950
|
51
|
27.6
|
55
|
|
45
|
164
|
2950
|
60
|
27.6
|
55
|
|
|
55
|
152
|
2950
|
62.5
|
36.2
|
55
|
|
|
4GC-8×5
|
30
|
215
|
2950
|
51
|
34.5
|
55
|
|
45
|
205
|
2950
|
60
|
42.0
|
55
|
|
|
55
|
190
|
2950
|
62.5
|
45.3
|
55
|
|
|
4GC-8×6
|
30
|
258
|
2950
|
51
|
41.4
|
75
|
|
45
|
246
|
2950
|
60
|
50.4
|
75
|
|
|
55
|
228
|
2950
|
62.5
|
54.1
|
75
|
|
|
4GC-8×7
|
30
|
301
|
2950
|
51
|
48.2
|
75
|
|
45
|
287
|
2950
|
60
|
58.8
|
75
|
|
|
55
|
266
|
2950
|
62.5
|
63.4
|
75
|
|
|
4GC-8×8
|
30
|
344
|
2950
|
51
|
55.0
|
100
|
|
45
|
328
|
2950
|
60
|
67.0
|
100
|
|
|
55
|
304
|
2950
|
62.5
|
73.0
|
100
|
|
|
4GC-8×9
|
30
|
387
|
2950
|
51
|
62.0
|
100
|
|
45
|
369
|
2950
|
60
|
75.5
|
100
|
|
|
55
|
342
|
2950
|
62.5
|
82.0
|
100
|
|
|
4GC-8×10
|
30
|
430
|
2950
|
51
|
69.0
|
-
|
|
45
|
410
|
2950
|
60
|
84.0
|
-
|
|
|
55
|
380
|
2950
|
62.5
|
91.0
|
-
|
|
|
|
|
|
|
|
|
|
