 一、使用條件

      SPL、DPL型網片式油濾器適用于各種型號的稀油潤滑裝置的過濾，應用于石油、電力、化工、冶金、建材、輕工等各種工業部門以提高油的清潔度。
      網片式油濾器分為SPL雙筒系列和DPL 單筒系列、油濾器運行可靠，維修方便，不需要其他動力源，過濾元件為金屬絲網制成的濾片，具有強度高，通油能力大，確保過濾精度，便于清洗等特點，SPL雙筒系列能在主機運行過程中實現不停機轉換和清洗。

二、技術參數

型號 公稱通徑DN 額定流量m3/h(L/min) 濾片尺寸mm 雙筒系列 單筒系列 內徑 外徑 SPL15 - 15 2(33.4) 20 40 SPL25 DPL25 25 5(83.4) 30 65 SPL32 - 32 8(134) SPL40 DPL40 40 12(200) 45 90 SPL50 - 50 20(334) 60 125 SPL65 DPL65 65 30(500) SPL80 DPL80 80 50(834) 70 155 SPL100 - 100 80(1334) SPL125 - 125 120(2000) 90 175 SPL150 DPL150 150 180(3000) SPL200 DPL200 200 320(5334)

1、最高工作溫度95℃； 2、最高工作壓力0.8MPa； 3、濾芯清洗壓降0.15MPa； 4、試驗介質粘度為24cSt 的清潔油液，當以額定流量通過油濾器時原始壓降不大于0.08MPa。

三、外形尺寸

公稱通徑mm	安裝形式	外形尺寸mm			拆卸高度mm	管路連接尺寸mm		管路安裝尺寸						基座安裝尺寸mm						凈重
DN		H	B	L	H1	D	D0	C	h	L3	B1	H2	h1	L1	L2	b	R	n	d1	kg
15	C	328	180	196	260	M30 X 2	22	38	55	88	155	291	88	166	80	12	16	4	12	9.5
20	C	310	207	260	230	M33 2	26	34	65	90	177	258	90	230	100	12	15	4	15	11.5
25	D	315	232	230	270	M39 X 2	34	34	65	90	185	265	90	156	100	12	15	2	16.5	12
	C		205	260							177			230				4	16.5
32	C	380	207	260	330	60 X 60	38	34	65	96	175	330	50	230	100	12	15	4	16.5	12
40	C	462	261	314	360	66 X 66	45	43	70	110	224	363	100	274	130	150	20	4	17	22

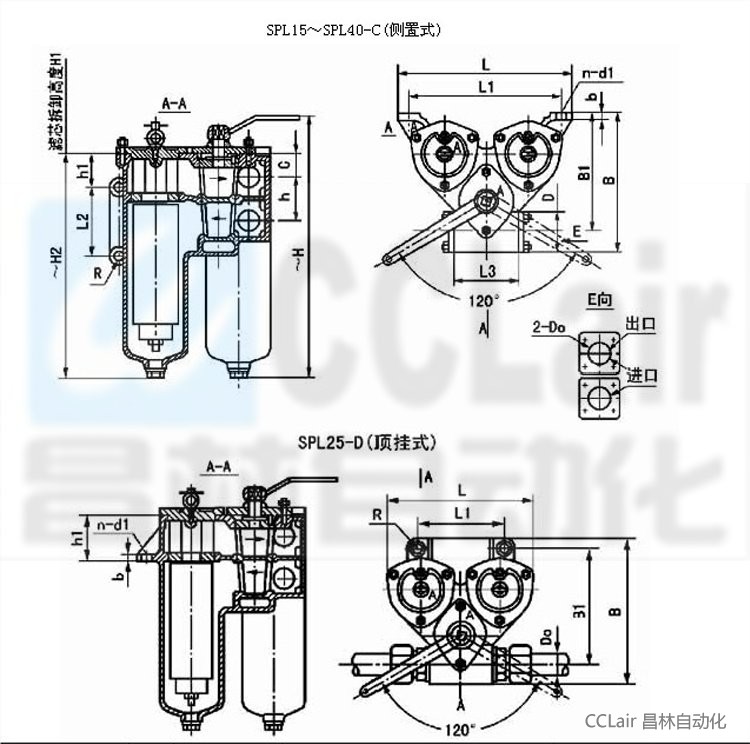

安裝形式；D 為頂掛式C- 為側置式，壓差發訊器為選配。

公稱通徑mm	安裝形式	外形尺寸mm			拆卸高度mm	管路連接尺寸mm		管路安裝尺寸						基座安裝尺寸mm						凈重
DN		H	B	L	H1	D	D0	C	h	L3	B1	H2	h1	L1	L2	b	R	n	d1	kg
50	X	447	425	410	425	86X86	57	220	90	140	355	422	92	260	210	25	18	4	20	85
	C		400								355	412		350	130
65	X	580	453	410	535	100X100	70	365	105	160	375	527	112	260	210	25	28	4	20	120
	C		423								425	517		350	150
80	D	780	541	492	660	116X116	89	443	124	190	456	650		350	270	25	20	40	22	165

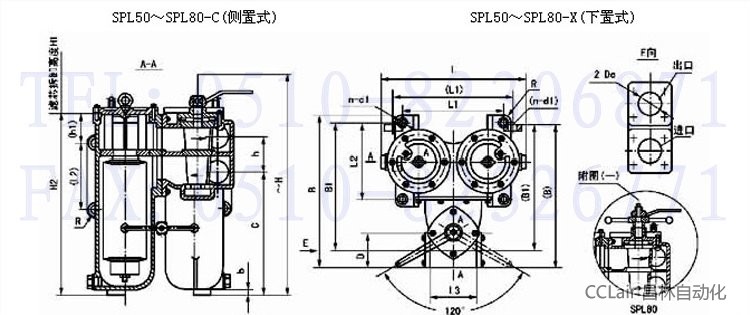

安裝形式X- 為下置式C- 為側置式 （）內尺寸為側置式 壓差發訊器為選配件 SPL80 提升機構見附圖（一）

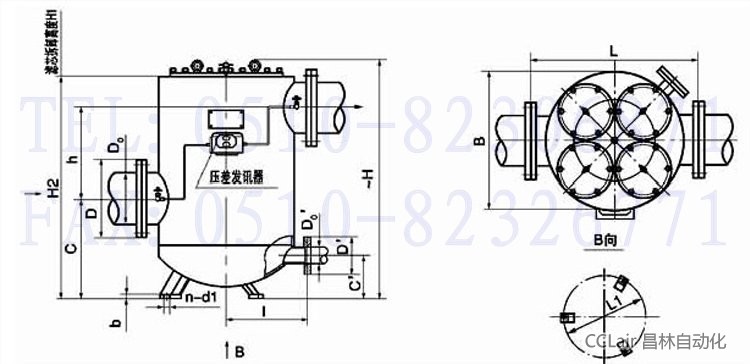

公稱通徑mm	外形尺寸mm			濾芯拆卸高度mm	管路連接尺寸mm		管路安裝尺寸					基座安裝尺寸mm						凈重
DN	H	B	L	H1	D	D0	C	h	L3	B1	H2	L1	L2	b	R	n	d1	kg
100	765	847	560	660	190	108	3360	200	687	300	640	500	330	20	32	4	22	370
125	850	900	605	760	215	133	385	225	682	340	730	540	270	20	320	4	22	420

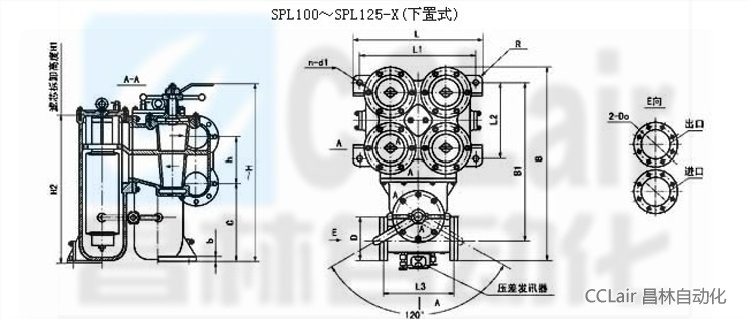

法蘭標準GB573：壓差發訊器為選配件。

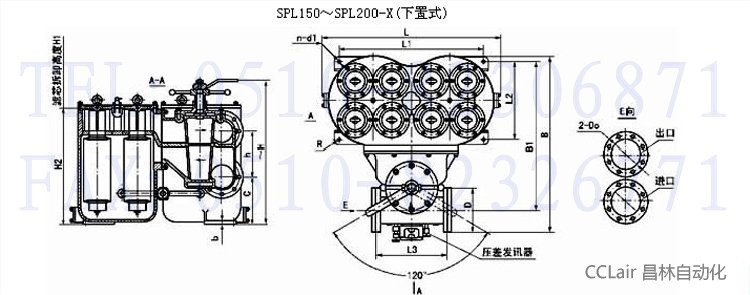

公稱通徑mm	外形尺寸mm			濾芯拆卸高度mm	管路連接尺寸mm		管路安裝尺寸					基座安裝尺寸mm						凈重
DN	H	B	L	H1	D	D0	C	h	L3	B1	H2	L1	L2	b	R	n	d1	kg
100	890	1000	990	790	240	159	380	250	400	825	760	750	460	30	320	40	22	680
125	1058	1155	1180	945	310	219	450	315	440	960	910	920	520	30	40	4	34
