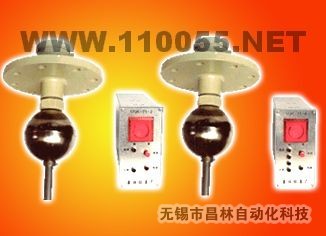

一、 用途 本控制儀由顯示表和傳感器二部分組成。能 廣泛使用于煉油，化工，造紙，食品及污水處理 等行業。對開口，密閉容器或地下池糟的介質液 位在儀表控制內進行顯示，報警和控制，被檢測 的介質為水，油，酸堿，工業污水等導電及非導 電液體。控制儀對強腐 性介質有極好的抗腐 性 能 。能克服液體的泡沫所造成的假液體位影響。   二、工作原理與結構 UQK-71-2系列液位顯示控制儀，由一次儀表（傳感器）和二次儀表顯示表組成。傳感器主要由磁性浮球和檢測管組成。磁性浮球隨液位變化，通過磁力傳動使檢測管內的干簧動作，產生不同的 阻值輸入到控制室內顯示表，控制儀對所測的液位呈色帶狀的直觀顯示。顯示表上裝有控制點的設 定鈕，可以任意將液位的控制范圍預先進行設定，當液位到達設定值時，顯示表內繼電器吸合，由 繼電器觸點通或斷，發出聲光報警（燈光報警）及控制電動泵或執行機構進行供液，放液。   三、主要技術參數 1、傳感器 傳感器材質 介質壓力（Mpa） 溫度℃ 測量范圍H(mm) 1Cr18NiTi(G) （GX） 2.5,1.6,0.6,0.25 -40～150 0～12米 F46(F) 2.5,1.6,0.6,0.25 -40～150 0～12米任意選用 P.V.C（S） 0.6,0.25 -40～150 0～6米任意選用         介質密度：≤0.45g/cm3 介質粘度：≤1st[(1/10000)m2/S] 聯接法蘭標準：JB/T82-1-94 Dn150 PN2.5,1.6,0.60,0.25MPa(G x 型為DN40) 其它法蘭如GJ、GB、 ANSI等請設計部門或用戶注明防爆標志；隔爆型d II BT5，本安型ibCT1～6 2、顯示表   功能 2點顯示 4點顯示 10點顯示 50點顯示 100D 報警 聲光 聲光 燈光 燈光 燈光 控制 ／ ／ 任意 任意 任意             電源及觸點容量：220VAC　0.5A 消耗功率：6W 顯示顏色：液位量和綠色，控制器報警紅色 電氣接口：內螺紋M20 x 1.5 外形尺寸：
