PFS02型可調壓差開關式為少量使用且對壓差值有不同的要求時的應用場合而開發的，通常應用在工程中檢測水過濾器、泵、熱交換器、冷水機組及盤管等的壓差，當系統中的水流量(壓差)上升或下降到設定值時，輸出一個警報或切斷功能的警報提供給自控系統，它也可以用作指示泵或過濾器的狀態。

可調設定點的壓差開關可以根據客戶的要求由工廠直接標定，并在產品標簽上打印定值，用戶在現場不需再作調整。OEM客戶可以根據設備要求的壓差值通過專業儀表進行標定，KAOBO公司可以提供相關的技術服務。

可調設定點的壓差開關在HVAC應用中與固定設定點壓差開關具有同樣的性能，它們均是靶式流量開關的替代品。可調設定點壓差開關可廣泛應用在中大型冷水機組蒸發器和冷凝器的水流保護、泵狀態反饋以及壓差旁通控制。

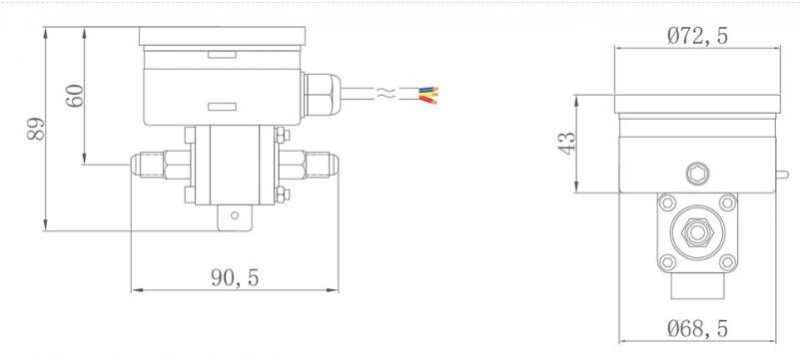

尺寸圖 / Dimensions/(mm)

壓差式流量控制原理

對于水流量的測量，可通過測量閥門、孔板等兩端的壓降，再通過查閥門和孔板的壓降和流量曲線即可得到準確的流量，通過壓降的方法得到流量目前已廣泛用在HVAC的水側系統及流量測量儀表。壓差式水流量開關是一種精確的流量控制方式，它在HVAC系統中的應用主要是根據HVAC設備的阻力和流量的曲線進行控制的，我們知道HVAC設備的換熱器(套管式、殼管式、管板式和常用的板式換熱器)、水過濾器、水泵及閥門等裝置都有阻力與流量的性能曲線，只要檢測壓差開關兩端的進出水壓差，并與該裝置的預先設定值進行比較，就可以準確控制流量。它作為流量控制開關具有流量控制準確、對系統不再額外增加阻力、又對水管管徑?jīng)]有要求以及無水流擾動干擾等特性，可取代任何形式的靶式流量開關作為HVAC水系統的流量控制，相對于靶式流量開關它可以避免水泵氣蝕引起的假流量(實際流速很大，但水中混有空氣而實際流量并不大)，因而可廣泛應用在使用釬焊板式換熱器、套管式換熱器和殼管式換熱器的大中小型風冷或水冷冷水機組中作水流量控制并兼有部分防凍保護的功能。

可調式壓差開關技術參數

外殼防護等級： IP54

保護溫度： -29~82℃

使用環境溫度： -20~71℃

使用介質溫度： -20~93℃

工作介質： 油、水和空氣(其它介質請說明)

P1回差： 3~7kPaD

P1壓差設定值： 5~100kPa

高低壓側連接口： 14" SAE,G1/4"

最大電流： 3A

輸出形式： 1組或2組SPDT干觸電輸出

(常開或常閉可選)

最大允許靜壓： 10/16/20bar可選

最大允許壓差： 10/16/20bar可選

設定點重復性偏差： ±1%

連接口： 1/4"　SAE(7/16"　-20UNF),G1/4"

壓差范圍： 6-30,6-70,6-100,20-200,30-300kPa

電氣性能： 3A;250VAC
