詳細說明
產品特征：
獨特的設計，行業新技術，上等塑料聚苯硫醚殼體精密打造，較高真空度，適應于各種環境、各種行業應用（工件吸取），泵體結構采用滑推組裝，無須連接桿，安裝甚是簡單。
結構特點：
1、高真空度，-92kpa。
2、產品輕巧，安裝便捷。
3、節能系統（備選）。
4、低噪音，50-65dBA。
5、*大供氣壓力7bar。
型號及其含義：
| VTM301- | D- | N- | A- | EK |
| （1） | （2） | （3） | （4） | （5） |
(1) 型號
VTM301、 VTM302 、VTM303、 VTM304、 VTM305、 VTM306
(2) 連接口尺寸
VTM301、 VTM302 、VTM303、 VTM304
| 項目 | 供氣口 | 真空口 | 排氣口 |
| D | G1/4 | G3/4 | G3/4 |
| B | NPSF1/4 | NPT3/4 | NPT3/4 |
VTM305、 VTM306
| 項目 | 供氣口 | 真空口 | 排氣口 |
| D | G1/4 | G1" | G1" |
| B | NPSF1/4 | NPT1 | NPT1" |
| (3) 密封材料 | (4)止回閥 | (5)控制裝置 | |||
| N | 丁腈橡膠 | 標識 | RE | 電控供氣 | |
| V | 氟膠 | 無 | 無 | REP | 電控供氣+破壞 |
| S | 硅膠 | A | 有 | EK | 節能 |
VTM技術參數：
| 型號 | 供氣壓力 [bar] | 真空度 [-kpa] | 真空流量 [L/min] | 空氣消耗 [L/min] | 軟管內徑 [長度2m以內] | ||
| 供氣 | 真空 | 排氣 | |||||
| VTM301 | 4~6 | 92 | 380 | 120~160 | φ6 | φ12 | φ12 |
| VTM302 | 4~6 | 92 | 620 | 220~320 | φ6 | φ15 | φ15 |
| VTM303 | 4~6 | 92 | 860 | 320~460 | φ8 | φ19 | φ20 |
| VTM304 | 4~6 | 92 | 990 | 420~560 | φ8 | φ19 | φ20 |
| VTM305 | 4~6 | 92 | 1380 | 560~805 | φ10 | φ25 | φ32 |
| VTM306 | 4~6 | 92 | 1460 | 660~940 | φ10 | φ25 | φ32 |

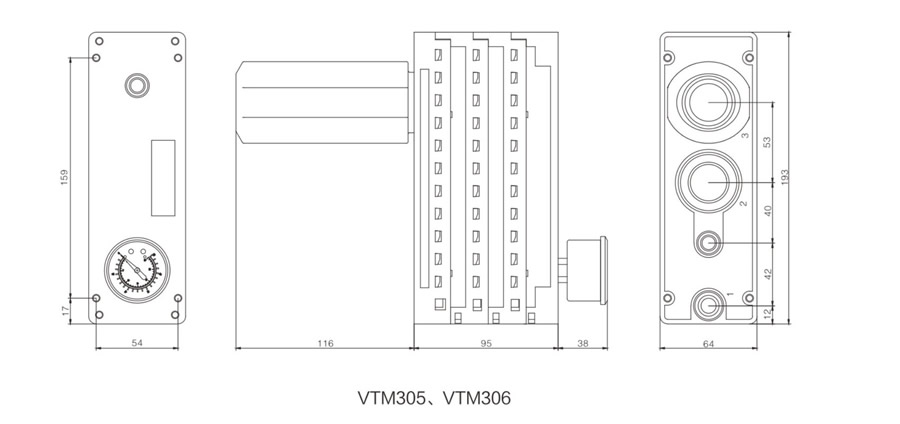

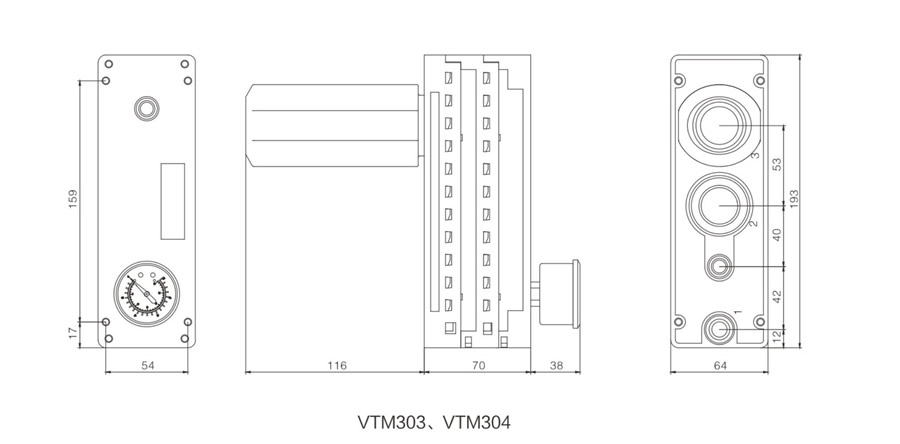

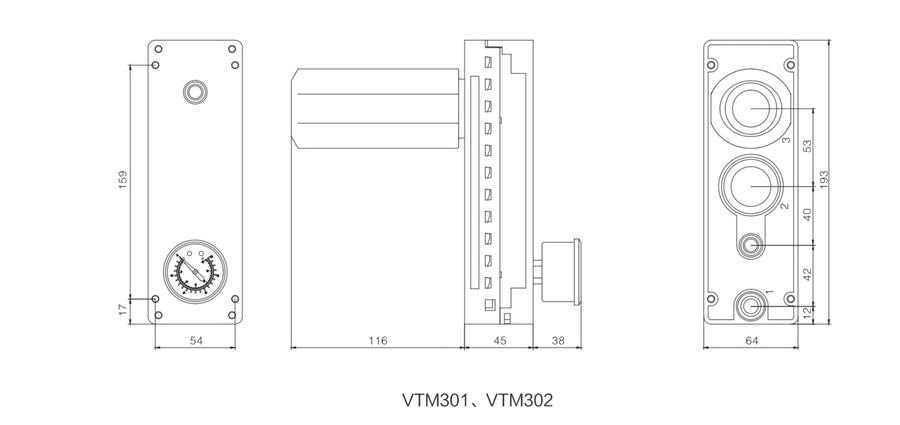

產品外形尺寸：
VTM301,VTM302,VTM303,VTM304,VTM305,VTM306
