GDZDL(Q/X)25,GDZDL(Q/X)32,GDZDL(Q/X)40,GDZDL(Q/X)50,GDZDL(Q/X)80,
GDZDL(Q/X)100,GDZDL(Q/X)125,GDZDL(Q/X)150,GDZDL(Q/X)200三通電子式電動調節閥
設計先進：流體對閥芯作用方向?yàn)榱鏖_狀態，穩定性好
導向結構：閥芯、閥蓋、閥座形成導向作用，可靠性高
簡便經濟：三通閥替代兩只二通閥，簡化管路、省成本
應用廣泛：合流分流、散熱片，適應不同控制要求場合
技術參數 | |
動作方式 | 電開式、電關式 |
閥座結構 | Q合流、X分流 |
流量特性 | 直線、拋物線 |
可調范圍 | 30：1 |
防護等級 | IP54、防爆型IP65 |
電源電壓 | AC220V、AC380V |
密封等級 | Ⅲ、Ⅳ、Ⅴ、Ⅵ |
斷信號閥位 | 全開、全關 |
環境溫度 | -30℃～+70℃（防爆型：-20℃～+60℃） |
性能標準 | JB/T7387-94 |
基本誤差 | ±2.5% |
回 差 | 2 % |
閥體參數 | |
公稱壓力 | PN16、PN25、PN40、PN64 |
連接方式 | 法蘭式、（特制：焊接式） |
閥體材質 | WCB、SS304、SS316、SS316L |
閥芯材質 | SS、SS304、SS316、SS316L、司太萊堆焊 |
密封材料 | PTFE、硬密封、特殊高溫材料 |
波紋管 | SS、SS304、SS316 |
填料 | 聚四氟乙烯、柔性石墨 |
推桿 | 襯套2Cr13 |
墊片 | 橡膠石棉板、1Cr18Ni9Ti 石棉纏繞墊片 |
法蘭標準 | GB9113-88、JB/T79-94、GB2555-81 |
特制法蘭 | ANSI、JIS、DIN |
流體溫度 | T3組 -30℃～150℃ |
電氣器參數 | |
輸入信號 | 4~20mA DC、0~10V DC |
電源電壓 | AC220V50HZ；380V.AC 50Hz |
輸入阻抗 | 250Ω |
輸出信號 | 4~20mA DC、0~10V DC |
功能附件選項 |
E－防爆型（電氣定位器防爆等級可選：隔爆型、本安型） |
Q－完全切斷型 |
流量系數及行程
公稱通徑DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
額定流量系數 | 合流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 835 | 1215 | |
分流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 835 | 1215 | ||
全行程時間（S） | 30 | 30 | 48 | 60 | 100 | |||||||||
消耗功率（W） | 15 | 15 | 40 | 50 | 80 | |||||||||
額定行程L(mm) | 16 | 25 | 40 | 60 | 100 | |||||||||
允許壓差
執行器 | 公稱通徑 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
3000N | 合流 | 45.9 | 28.1 | 17.9 | 11.3 | 6.8 | 4.5 | ||||||
分流 | 45.9 | 28.1 | 17.9 | 11.3 | 6.8 | 4.5 | |||||||
5000N | 合流 | 11.3 | 7.5 | 4.8 | |||||||||
分流 | 11.3 | 7.5 | 4.8 | ||||||||||
6500N | 合流 | 14 | 9.6 | 6.0 | 1.5 | 1.1 | 0.6 | 0.4 | 0.3 | ||||
分流 | 14 | 9.6 | 6.0 | 1.5 | 1.1 | 0.6 | 0.4 | 0.3 | |||||
16000N | 合流 | 36 | 23.8 | 15.2 | 9.6 | 7.1 | 3.8 | 2.4 | 1.8 | ||||
分流 | 23.8 | 15.2 | 9.6 | 1.7 | 3.8 | 2.4 | 1.8 |

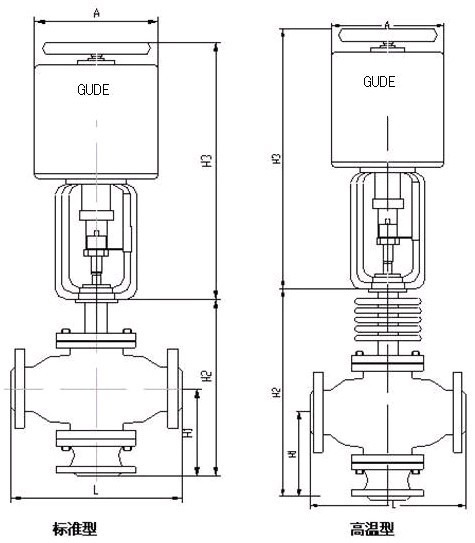

型號規格尺寸
PN16,PN25,PN40 bar | |||||||||
型號規格 | 通徑DN | L | H1 | H2 | H3 | A | |||
標準型 | 高溫型 | PN1.6 | PN2.5 | PN1.6 | PN2.5 | ||||
GDZDL(Q/X)25 | 25 | 160 | 121 | 246 | 356 | 420 | 420 | 150 | 150 |
GDZDL(Q/X)32 | 32 | 180 | 130 | 259 | 369 | 420 | 420 | 150 | 150 |
GDZDL(Q/X)40 | 40 | 200 | 140 | 273 | 383 | 420 | 420 | 150 | 150 |
GDZDL(Q/X)50 | 50 | 230 | 153 | 311 | 421 | 420 | 420 | 150 | 150 |
GDZDL(Q/X)65 | 65 | 290 | 180 | 354 | 464 | 420 | 420 | 150 | 150 |
GDZDL(Q/X)80 | 80 | 310 | 225 | 366 | 476 | 420 | 420 | 150 | 150 |
GDZDL(Q/X)100 | 100 | 350 | 250 | 668 | 778 | 440 | 440 | 170 | 170 |
GDZDL(Q/X)125 | 125 | 400 | 316 | 512 | 662 | 440 | 440 | 170 | 170 |
GDZDL(Q/X)150 | 150 | 480 | 372 | 587 | 787 | 440 | 440 | 170 | 170 |
GDZDL(Q/X)200 | 200 | 600 | 444 | 759 | 959 | 440 | 440 | 170 | 170 |
