PFEXA-C5,開關量安全柵

 技術參數

 防爆標志：［Exia］ⅡC

   危險區允許輸入信號： 干接點線路故障檢測功能(LFD)輸入電流<50µA,判定為輸入斷線輸入電流<6mA,判定為輸入短路

 可向安全區輸出信號： 繼電器觸點 繼電器觸點容量(阻性負載)

125V AC、 0.5A;24V DC、1A繼電器動作時間:  <20ms

  輸入和輸出為反相控制設置:  第一輸入通道(CH1撥碼開關):  K1置為ON側,對應通道的輸入與輸出反相 K1置為1側,對應通道的輸入與輸出同相,K2置為ON側,含LFD指示功能,K2置為2側,無LFD指示功能. 第二輸入通道(CH2撥碼開關):  K1置為ON側,對應通道的輸入與輸出反相.

   K1置為1側,對應通道的輸入與輸出同相.K2置為ON側,含LFD指示功能.K2置為2側,無LFD指示功能.

  開關壽命:　大于10萬次

  開關頻率：<10Hz

  介電強度：≥2500V AC(輸入/輸出/電源之間，漏電流1mA,測試時間1min) 絕緣電阻：≥100MΩ(輸入/輸出/電源之間）電磁兼容：EMC符合IEC61000----4國家防爆電氣產品質量監督檢驗中心(CQST)認證參數：Um=250V AC/DC9、10端子間，11、12端子間IIC: Uo=10.5V  Io=13mA Po=34.1mW Co=1.7uF  Lo100mH

電  源:  直流18~32V(典型值24V DC),功耗:直流24V供電,兩路繼電器輸出    1.0W

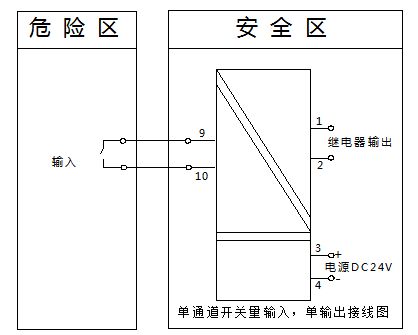

接 線 圖

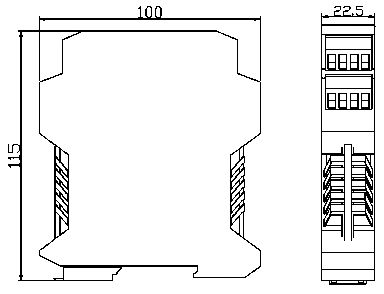

  外型尺寸

寬X高X深（22.5mmX100mmX115mm）

 面板指示燈

 CH1、CH2：輸入信號狀態指示燈(紅綠雙色)。信號斷路時，相應通道指示燈為紅色；輸出回路閉合時,相應通道指示燈顯示為綠色.

 使用環境

  工作中環境溫度:-20℃~+60℃

  工作中允許相對濕度:10%RH~90%RH(40℃)

  工作中允許大氣壓力:80KPA~106KPA

 儲運過程中允許環境溫度:-40℃~+80℃

 安裝方法

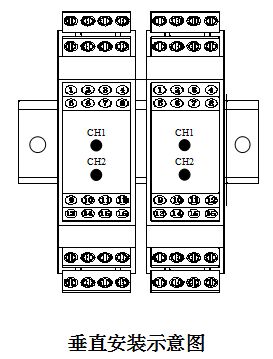

 35mm導軌式安裝，安裝時請注意卡位穩定、牢固。  請盡可能垂直安裝，以利于儀表內部熱量散發。

 注意事項

   安裝位置不得有強烈振動，以及來自信號端、電源端及空間的超過IEC61000-4系列中第三類工業現場電磁干擾的強度，并使用環境中不得有對金屬、塑料件起嚴重腐蝕作用的有害物質。
