WJ8047-Ex,檢測端隔離式安全柵

主要技術參數

●通道數：單通道
●供電電壓：20～35V，d.c.
●功耗：約1.6W（24V供電，20mA信號輸出）
●危險側：

      輸入信號：4～20mA （或0-20mA）
      配電：開路電壓：≤26V
      20mA時電壓≥16V
●安全側：
      電流輸出：4～20mA（或0～20mA）
      負載電阻RL：0～800Ω
      注：1～5V（或0～5V）信號輸出，用戶訂貨時指定。
●傳輸精度（20℃，4～20 mA）：
      0.1%FS
●溫度漂移：（-20～+60℃）
      0.05%FS/10℃
●絕緣強度（本安端與非本安端）：
      2500V，a.c.;1min
●電磁兼容性:
      符合GB/T18268工業設備應用要求（等同IEC61326-1）
●使用環境溫度：
      -20～60℃　
●防爆認證
      國家級儀器儀表防爆安全監督檢驗站（NEPSI）認證
●防爆標志：[Exia]ⅡC
●認證參數（9、10、11端子間）：
      Uo=28V. Io=93mA, Po=651mW.Um=250V r.m.s.
      ⅡC： Co=0.083 μF，  Lo=4.2mH
      ⅡB： Co=0.366 μF，  Lo=12.6mH
      ⅡA： Co=1.016 μF，  Lo=33.6mH
●連接的現場設備及所處區域:
      二線制或三線制變送器、4～20mA電流源
      0區.1區.2區，ⅡA. ⅡB. ⅡC,T4～T6危險區
●外形尺寸（深x高x寬）：114mm X 99.0mm X 22.5mm

 接線圖：

接線端子說明：

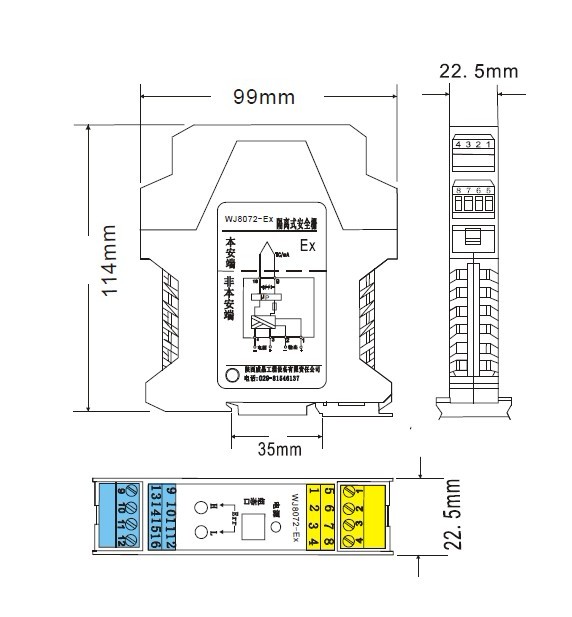

外形尺寸圖：
