IBF11-Z1-T1-P1-A4,IBF11-Z5-T4-P2-V2,IBF11-Z1-T1,IBF11-Z2-T1,溫度信號隔離轉換模塊
產 品 說 明
IBF熱電阻溫度信號隔離變送器（DIN導軌安裝式）
主要特性:
輸 入：Pt100(-200-+600℃) (范圍可選擇)
也可以選擇輸入為Pt1000, Pt10,Cu50,Cu100等等
輸出信號：4~20mA，0~5V，0-10V 等標準信號
輔助電源：5V、9V、12V、15V或24V直流單電源供電
工業級溫度范圍: - 45 ~ + 85 ℃
精度等級：0.2級(FSR%，相對于溫度)
內含線性化和長線補償功能
隔離耐壓：2500VDC(1mA,60S)，輸入/輸出/電源 三隔離
安裝方式：DIN35導軌安裝
外形尺寸：79x69.5x25mm
圖1 模塊外觀圖
概述:
熱電阻溫度變送器產品主要用于Pt100，Pt1000，Pt10, Cu50,Cu100等傳感器信號的隔離與變送 (傳感器需用戶自己配)，在工業上主要用于測量-200~+600℃的溫度。該變送器內有線性化和長線補償功能，出廠時按照Pt100國標分度表校正，完全達到0.2級精度要求。輸入、輸出和輔助電源之間是完全隔離（三隔離），可以承受2500VDC的隔離耐壓。產品采用DIN35國際標準導軌安裝方式，體積小、精度高，性能穩定、性?xún)r(jià)比高，可以廣泛應用在石油、化工、電力、儀器儀表和工業控制等行業。

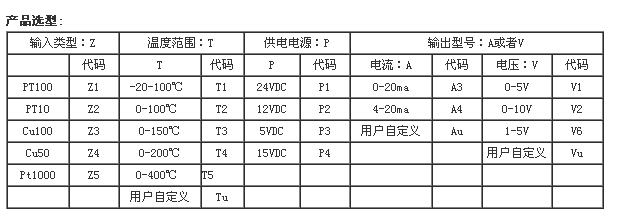

輸入：Pt100 溫度范圍：-20~100℃ 供電電壓：24V 輸出：4-20mA
型號： IBF11-Z1-T1-P1-A4
選型舉例2：
輸入：Pt1000 溫度范圍：0~200℃ 供電電壓：12V 輸出：0-10V
型號： IBF11-Z5-T4-P2-V2
通用參數：
精 度 ------- 0.2% （相對于溫度）
輸 入 ------- 三線、四線或兩線熱電阻信號，可選擇Pt100, Pt1000, Pt10, Cu50, Cu100等熱電阻。
訂購時需選擇一個溫度范圍來和輸出相對應。
輸 出 ------- 標準的電壓或電流信號。也可由用戶自定義。
響應時間 ------- ≤100mS
輔助電源 ------- DC5V、9V、12V、15V、24V
功 率 ------- < 1W
溫度漂移 ------- 50ppm/℃（典型值）
負載能力 ------- 電壓輸出：≥ 2 kΩ
電流輸出：≤ 450Ω
隔 離 ------- 信號輸入/輸出/輸出/輔助電源 三隔離
隔離電壓 ------- 2500VDC，1分鐘，漏電流 1mA
耐沖擊電壓------- 3KV， 1.2/50us(峰值)
工作溫度 ------- -40 ~ +85℃
存儲溫度 ------- -45 ~ +80℃
工作濕度 ------- 10 ~ 90% (無凝露)
存儲濕度 ------- 10 ~ 95% (無凝露)
IBF11-Z3-T1,IBF11-Z3-T2,IBF11-Z3-T3,IBF11-Z3-T4,IBF11-Z3-T5,IBF11-Z3-Tu,
IBF11-Z4-T1,IBF11-Z4-T2,IBF11-Z4-T3,IBF11-Z4-T4,IBF11-Z4-T5,IBF11-Z4-Tu,
IBF11-Z5-T1,IBF11-Z5-T2,IBF11-Z5-T3,IBF11-Z5-T4,IBF11-Z5-T5,IBF11-Z5-Tu,
產 品 說 明
IBF熱電阻溫度信號隔離變送器（DIN導軌安裝式）
主要特性:
輸 入：Pt100(-200-+600℃) (范圍可選擇)
也可以選擇輸入為Pt1000, Pt10,Cu50,Cu100等等
輸出信號：4~20mA，0~5V，0-10V 等標準信號
輔助電源：5V、9V、12V、15V或24V直流單電源供電
工業級溫度范圍: - 45 ~ + 85 ℃
精度等級：0.2級(FSR%，相對于溫度)
內含線性化和長線補償功能
隔離耐壓：2500VDC(1mA,60S)，輸入/輸出/電源 三隔離
安裝方式：DIN35導軌安裝
外形尺寸：79x69.5x25mm
圖1 模塊外觀圖
概述:
熱電阻溫度變送器產品主要用于Pt100，Pt1000，Pt10, Cu50,Cu100等傳感器信號的隔離與變送 (傳感器需用戶自己配)，在工業上主要用于測量-200~+600℃的溫度。該變送器內有線性化和長線補償功能，出廠時按照Pt100國標分度表校正，完全達到0.2級精度要求。輸入、輸出和輔助電源之間是完全隔離（三隔離），可以承受2500VDC的隔離耐壓。產品采用DIN35國際標準導軌安裝方式，體積小、精度高，性能穩定、性?xún)r(jià)比高，可以廣泛應用在石油、化工、電力、儀器儀表和工業控制等行業。

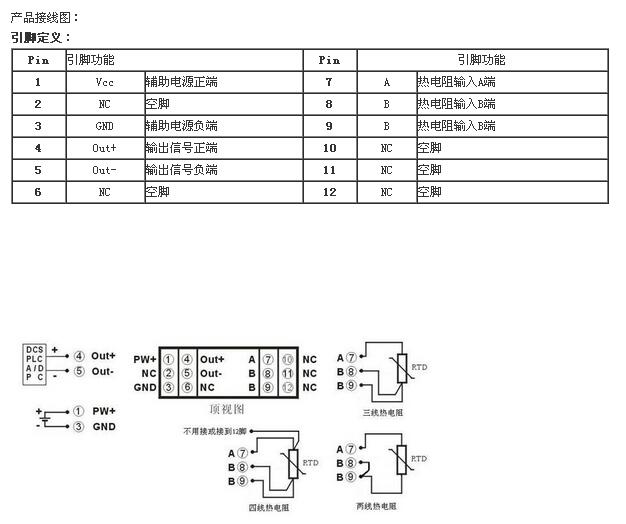

溫度信號隔離放大器使用非常方便，僅需接好線，即可實現熱電阻信號的隔離變送。
輸入：Pt100 溫度范圍：-20~100℃ 供電電壓：24V 輸出：4-20mA
型號： IBF11-Z1-T1-P1-A4
選型舉例2：
輸入：Pt1000 溫度范圍：0~200℃ 供電電壓：12V 輸出：0-10V
型號： IBF11-Z5-T4-P2-V2
通用參數：
精 度 ------- 0.2% （相對于溫度）
輸 入 ------- 三線、四線或兩線熱電阻信號，可選擇Pt100, Pt1000, Pt10, Cu50, Cu100等熱電阻。
訂購時需選擇一個溫度范圍來和輸出相對應。
輸 出 ------- 標準的電壓或電流信號。也可由用戶自定義。
響應時間 ------- ≤100mS
輔助電源 ------- DC5V、9V、12V、15V、24V
功 率 ------- < 1W
溫度漂移 ------- 50ppm/℃（典型值）
負載能力 ------- 電壓輸出：≥ 2 kΩ
電流輸出：≤ 450Ω
隔 離 ------- 信號輸入/輸出/輸出/輔助電源 三隔離
隔離電壓 ------- 2500VDC，1分鐘，漏電流 1mA
耐沖擊電壓------- 3KV， 1.2/50us(峰值)
工作溫度 ------- -40 ~ +85℃
存儲溫度 ------- -45 ~ +80℃
工作濕度 ------- 10 ~ 90% (無凝露)
存儲濕度 ------- 10 ~ 95% (無凝露)
產品型號：
IBF11-Z1-T1,IBF11-Z1-T2,IBF11-Z1-T3,IBF11-Z1-T4,IBF11-Z1-T5,IBF11-Z1-Tu,
IBF11-Z2-T1,IBF11-Z2-T2,IBF11-Z2-T3,IBF11-Z2-T4,IBF11-Z2-T5,IBF11-Z2-Tu,IBF11-Z3-T1,IBF11-Z3-T2,IBF11-Z3-T3,IBF11-Z3-T4,IBF11-Z3-T5,IBF11-Z3-Tu,
IBF11-Z4-T1,IBF11-Z4-T2,IBF11-Z4-T3,IBF11-Z4-T4,IBF11-Z4-T5,IBF11-Z4-Tu,
IBF11-Z5-T1,IBF11-Z5-T2,IBF11-Z5-T3,IBF11-Z5-T4,IBF11-Z5-T5,IBF11-Z5-Tu,
