KH500R雙卡備份藍屏無紙記錄儀

模擬輸入板卡
分辨率：16位
采用速度：每秒1次/8通道
信號耐壓：電流信號端最小-26VDC,最大+26VDC
電壓信號端最小-26VDC,最大+26VDC
電阻信號端最小-26VDC,最大+26VDC
溫度系數：（-10℃~60℃）
0~5V信號：±90uV/℃
0~10V信號：±0.14mV/℃
4~20mA信號：±0.3uA/℃
0~20mV信號：±0.4uV/℃

0~100mV信號：±1.5uV/℃
0~170Ω信號：±3mΩ/℃
0~400Ω信號：±7.2mΩV/℃
熱電偶引線電阻影響:0.25uV/Ω
抗電源電壓：800VAC

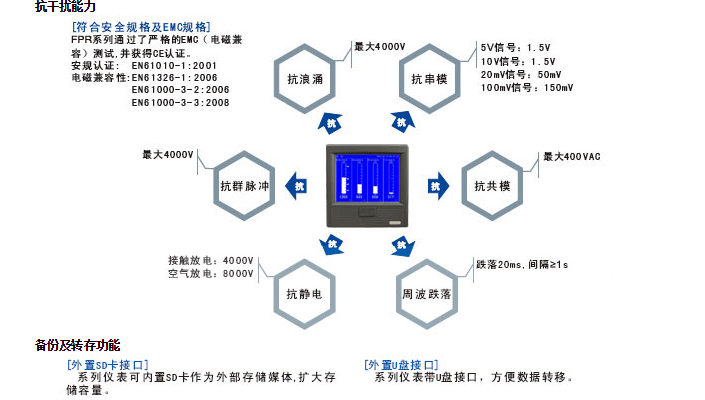

串模抑制電壓（50Hz）：5V信號：1.5V
10V信號：1.5V
20mV信號：50mV
100mV信號：150mV
通道隔離電壓：400VAC
傳感器斷線檢測：熱電阻、熱電偶傳感器開路（斷線）
4~20mA輸入電流小于2mA
其他信號不適用
電阻信號檢測電流：0.25mA

傳惑器開路響應時間：4~20mA 　2秒
1~5V　2秒
熱電阻熱電偶 　4秒
每秒通道 　4秒

顯示部分

報警功能
設置數： 每通道最多可設置4個報警
報警種類：上限報警、下限報警、減量報警、增量報警
延遲報警：可在參數設置中進行設置，所有報警使用同一設置
設置范圍：0~10秒
顯示： 發生報警時，測量數據顯示畫面都有報警狀態顯示。
運輸和存儲條件
環境溫度：-10℃~60℃
環境濕度：0%~95%（不結露）
絕緣
耐電壓：測量輸入端之間：≥400V
接點電阻：接點電阻小于等于10Ω
正常運行條件
工作電源：220VAC/50Hz
電源頻率：50Hz
環境溫度：0℃~50℃
環境濕度：0%~85%（不結露）
預熱時間：接通電源后30分鐘
安裝位置：室內
附件規格
報警輸出繼電器（/A6；/A12；/AZ6）
輸出點數：最多12
觸電容量：3A/250VAC
觸電類型：/A6，A12常開，AZ6常開常閉
繼電器操作：或操作（可多通道共用）
24VDC變送器配電輸出（/TP4）
回路：4
輸出電壓：22VDC~25VDC
最大輸出電流：65mADC（過載保護電流：約90mA)
允許阻抗：≤750Ω
頻率輸入配電輸出（/FB4，F(xiàn)C4）
輸出電壓：12VDC（/FB4),24VDC(/FC4）
輸出點數：與選配的頻率輸入點數相同
最大輸出電流：30mADC
USB功能（/U）
協議：兼容USB2.0協議
端口數：1個
容量：最大4GB
SD功能（/S）
協議：兼容標準SD協議（非SDHC）
端口數：1個
容量：最大2GB
通信功能（/C2,/C3）
連接方式：RS232（/C2）或RS232（/C3）
協議：Modbus-RTU（從機協議）
通信速率：1200/2400/4800/9600/19200/38400
/57600/115200
字節交換： 2-1 4一3、 1-2 3-4、 4-3 2-1、
3-4 1-2
打印功能（/C4)
打印機： 面板式微型打印機
打印內容：實時數據、歷史數據、累積報表
打印方式：手工打印、定時打印
模擬量輸出（/T1,/T2,/T3,/T4）
輸出類型：4~20mA
輸出通道數：最多4路
允許阻抗：≤750Ω
