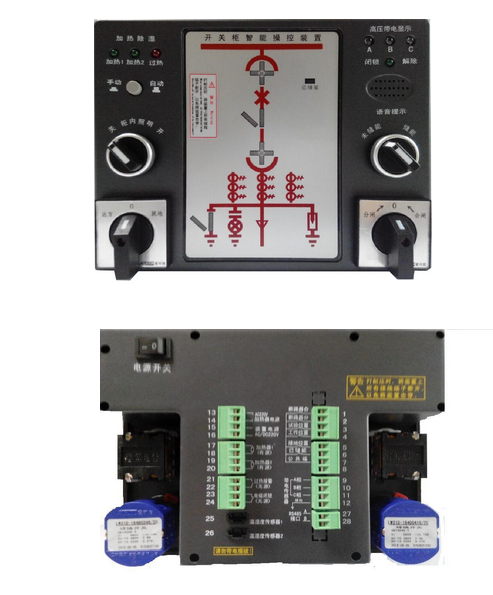

MT-CK140A 普通型操控裝置

一、產品概述：

    MT-CK140A開關柜智能操控裝置具有語音防誤提示+帶電顯示及閉鎖功能+動態模擬圖+溫濕度控制+遠方/就地、分合閘、儲能、照明操作功能，操作、顯示于一體，并具有RS485通訊接口，適用于中置柜、手車柜、固定柜、環網柜等多種開關柜。

二、產品功能：

   該產品功能強大，取代現有的一次回路模擬、帶電顯示器、自動加熱除濕控制器、斷路器分合閘按鈕、斷路器分合閘狀態指示、接地開關指示、增加了智能語音防誤、帶電提示功能，基本功能齊全，實用性強。

三、產品特點：

    1、智能化程度高：不僅能顯示開關分合狀態，還可判斷指出開關手車是處于試驗位置與工作位置之間，還是處于柜體之外。

     2、增加了語音防誤提示功能和過熱報警功能。

     3、抗干擾能力強，采用獨特的抗干擾技術。

    4、高可靠性，采用工業級電子元器件。

四、設計理念：

     1、量身定做不同功能組合的產品，滿足用戶不同需求，物盡其用。

     2、結實耐用壽命長。

     3、人機界面，信息豐富，操作簡便，對避免誤操作有顯著作用。

     4、外觀精美新穎、做工細致，簡化了開關柜面板，美化了工作環境。

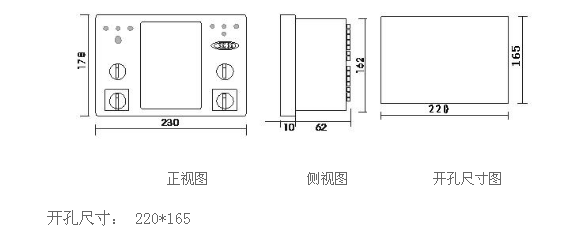

五、產品外形（單位：mm）：

六、使用說明：

     1、嚴格按照后視端子的功能定義，接好線后確認無誤，再通電。

     2、將各開關量輸入端子與公共端短接，觀看對應功能的指示燈是否正常（發光或熄滅）。

     3、在自動加熱除濕狀態下，當環境濕度高于濕度設定值，達到形成凝露條件時，啟動加熱器，同時加熱器接點閉合；當環境濕度不在滿足凝露條件時，裝置自動停止加熱；

     4、高壓帶電指示器的各輸入端分別接入對應的高壓帶電傳感器，高壓帶電指示燈亮，閉鎖有效，閉鎖燈滅；高壓斷開后，帶電指示燈滅，閉鎖接觸，指示燈亮。在MT-ZT140系列產品中,三相(A、B、C)任意一相帶電對應的指示燈亮，閉鎖觸點有效。

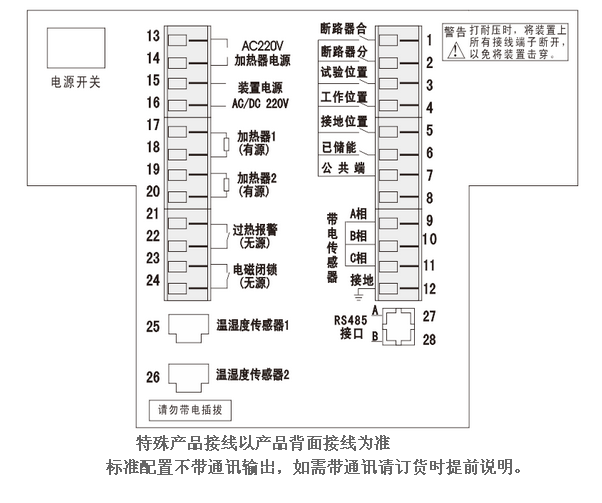

七、接線圖：
