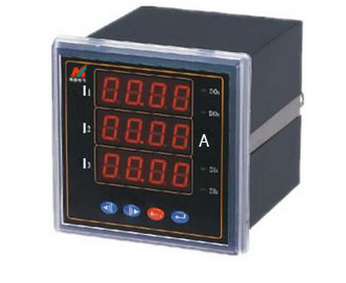

MT-B140S67-3I 三相電流表

點擊圖片查看原圖

型號: MT-B140S67-3I
PDF下載: 如需產品詳細說明請與銷售客服聯系
瀏覽次數: 920
詢價

公司基本資料信息
詳細說明


MT-B140S67-3I 三相電流表

一、產品概述:


    MT-B140S系列三相智能電測表是一種可設置CT和PT變比,具有模擬量變送輸出、繼電器輸出等功能,配備RS485通訊接口的智能系列儀表??捎糜跍y量三相回路中的電流參數值。該系列產品以安裝簡便,操作簡潔、準確度高特點,主要替代了目前用于400V低壓柜中的指針式儀表、電量變送器等測量、顯示、變送裝置。


二、產品特點:


   測量:三相電流表。

   顯示:三排LED數碼管顯示。

   通訊:RS485通訊,MODBUS-RTU協議。

   輸入: 3路開關量輸入。

   輸出: 2路開關量輸出、1路模擬量輸出。

   擴展:可直接從電流、電壓互感器輸入信號,現場可編程設置輸入?yún)?shù)變比。

   功能:四位顯示、量程顯示任意設定。

   用途:進線、母線以及重要配出回路,適用GCS、GCK、MNS、GGD等柜型。


三、產品類型:


   三相電流表


四、技術參數:


測 量        參 數      精 度         位 數         范 圍

             電 流       0.2%           4         0-9999/kv



輸 入   額定值   電壓:100V/400V;電流:5A,允許20%的超限(1A可選)

        過   載  電壓:2倍額定值(連續)

        電   流:2倍額定值(連續),20倍額定值/1

        負   荷  電壓:<0.4VA;電流<0.1VA

        開關量輸入   數量:4路

輸 出   開關量輸出:

        數   量: 2路

        輸出類型:機械觸點

        輸出容量:5A/250V AC或30V DC

        模擬量輸出:

        數   量: 4路

        分 辨 率:12bit

        范   圍: 4~20mA  DC

        負載能力:4~20mA

        負載電阻:500Ω

通 訊   類   型: RS485

        波特率: 1200-19200bps

        協   議:MODBUS-RTU

        功   能:讀出、寫入設置參數

                 讀出實際測量值

                 執行操作命令

環 境   運行溫度:-25℃~+55℃

        存儲溫度:-40℃~+85℃

        相對濕度:5%~95%RH (不結露)

電 源   85~265V AC,50/60Hz;(100~280V DC) 整機功耗: ≤5W

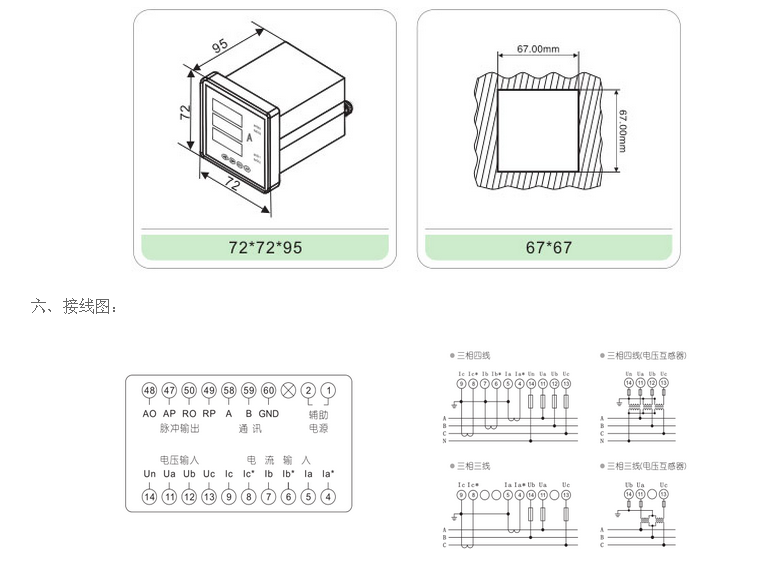

五、開孔尺寸:67*67
