DBF5-10Q8,DBF5-10Q10,DBF5-10Q12,DBF5-10Q14,DBF5-10Q16,DBF5-10Q10TH,變壓器風扇

1. 產品概述

1.1 DBF系列超低噪聲變壓器風扇適用于大型電力變壓器、電爐變壓器的冷卻系統，它是依據中華人民共和國機械行業標準JB/T9642-1999《變壓器風扇》和企業標準Q/CED02-2000《DBF系列低噪聲變壓器風扇》等標準設計制造的，與BF系列變壓器風扇比較噪聲平均降低5-10dB（A），該產品具有噪聲低、性能穩定、效率高、運行可靠、壽命長等特點，是目前國內較為先進的低噪聲專用風扇。該系列產品曾被保定變壓器、西安變壓器、西門子變壓器、中山ABB變壓器等近20家大中型變壓器廠配套使用。

DBF系列產品借鑒國內外同類產品的結構特點：風扇采用低噪聲葉型，鉚接葉輪，驅動電機為低噪聲專用電機，采用進口全密封低噪聲軸承，同時特殊防水結構，防護分級為IP55，適用于戶外各種氣候環境使用。

2. 型號說明

2.1 型號含義

2.2 代號含義

3. 環境條件

3.1 周圍空氣溫度：－40℃～75℃

3.2 空氣相對濕度：最濕**平均最大相對濕度為95%，同時該**平均最低溫度為25℃。

3.3 海拔不超過1000m（超過1000m時電機溫升應按標準進行修正）。

3.4 太陽輻射最大強度：0.98KW/m2。

3.5 最大降雨強度：50mm/10min。

3.6 砂塵、冰、雪、霜、露：有。

3.7 電機采用B級絕緣，當海拔不超過1000m，周圍空氣溫度不超過75℃，其定子繞組的溫度限值（電阻法）不超過45K，軸承允許溫度（溫度計法）不超過95℃。

3.8 采用低噪聲軸承，在正常的使用條件下，能承受額定負載連續運行，其使用壽命為10年，并能保證在第一次大修前安全運行時間不少于5年。

4. 訂貨說明

4.1訂貨時請?jiān)敿?xì)說明產品型號、技術參數及安裝結構型式等。

4.2訂購配件時請說明整機型號與配件名稱及規格。

4.3本說明書中產品技術參數及安裝尺寸僅供用戶參考，若數據有變動，以供需雙方協議為準，恕不更正。

4.4如有特殊要求，經雙方協商后，可供應特殊規格型號產品。

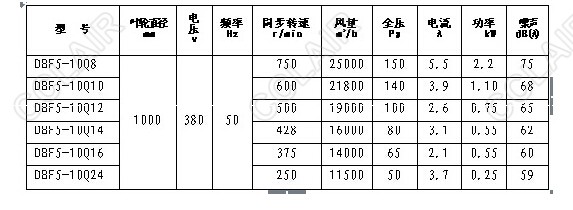

附表三:DBF系列低噪聲變壓器風扇產品型號與技術參數

DBF5-10Q8,DBF5-10Q10,DBF5-10Q12,DBF5-10Q14,DBF5-10Q16,DBF5-10Q24,DBF5-10Q10TH,
