BFJ-7.5Q6,變壓器風扇及電機
1. 產品概述
1.1 BF系列變壓器風扇適用于大中型變壓器的冷卻系統，它是依據機械行業標準JB/T9642-1999《變壓器風扇》等標準設計制造的，該產品吸取了國內外同類產品的優點，具有優良的空氣動力性能和噪聲低、效率高、防護分級高、安全可靠等特點，是目前國內先進的變壓器專用風扇。
變壓器風扇由單級軸流式葉輪和專用電動機構成。葉片為等厚板形和機翼形。電動機采用進口低噪聲軸承，軸端采用特殊防水結構，止口等部位涂609#高分子液態密封膠密封，具有良好的防護作用，電動機外殼防護分級為IP55，適用于戶外使用。
3. 環境條件
3.1 周圍空氣溫度：－40℃～75℃
3.2 空氣相對濕度：最濕**平均最大相對濕度為95%，同時該**平均最低溫度為25℃。
3.3 海拔不超過1000m（超過1000m時電機溫升應按標準進行修正）。
3.4 太陽輻射最大強度：0.98KW/m2。
3.5 最大降雨強度：50mm/10min。
3.6 砂塵、冰、雪、霜、露：有。
3.7 電機采用B級絕緣，當海拔不超過1000m，周圍空氣溫度不超過75℃，其定子繞組的溫度限值（電阻法）不超過45K，軸承允許溫度（溫度計法）不超過95℃。
3.8 采用低噪聲軸承，在正常的使用條件下，能承受額定負載連續運行，其使用壽命為10年，并能保證在第一次大修前安全運行時間不少于5年。

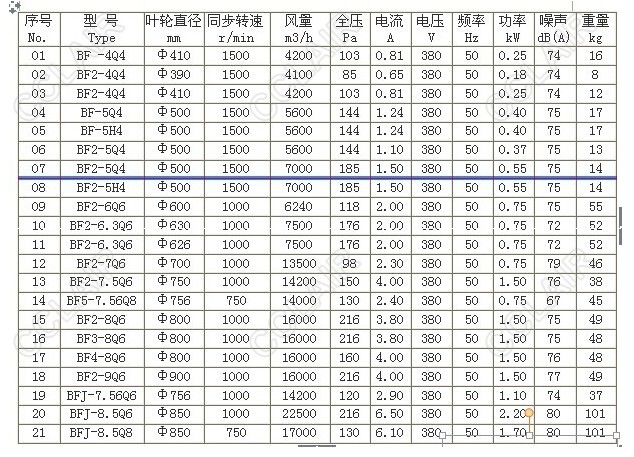

4. 產品型號與技術參數(見附表)
5. 安裝使用 維護說明
5.1 外形及安裝尺寸(見附表與附圖)
5.2 使用說明
5.2.1 安裝前檢查葉片是否變形，若發現異常應進行校正處理。
5.2.2 用500V兆歐表檢測定子繞組對機殼熱態絕緣電阻，其電阻值不低于1MΩ。因絕緣受潮引起電阻低，應進行干燥處理。
5.2.3 在出線端標志字母U、V、W相序與電源相序?qū)?yīng)相同時，其旋轉方向應與標識方向相同，否則調相糾正。
5.2.4 按規定電源對電機進行空轉運行試驗（不裝葉輪）應起動靈活，運行平穩輕快、聲音和諧，當三相電源平衡時，電動機的三相空載電流中，任何一相與三相平均值的偏差應不大于三相平均值的10%。
5.2.5 接通電源，檢查旋轉方向及運行情況，試驗正常后，即可投入運行。
5.3 維護說明
5.3.1該產品適用于三相交流電源，在銘牌規定的額定電壓、頻率下（指電源符合GB755-87標準規定時）風扇應能正常運行。
5.3.2 初次投入運行的變壓器風扇，一周內應加強巡視檢查，發現異?，F(xiàn)象，如劇烈振動、聲音異常、電流過大、軸承過熱等應及時停機檢查，待排除故障后方可投入運行。
5.3.3 停機時間較長，需要重新投入運行時，應確保氣流通道和風筒內無異物，然后撥動葉輪進行檢查，待供電線路等一切正常后即可投入運行。
5.3.4 停放時間較長或電機受潮嚴重，絕緣電阻偏低時，應干燥處理后，方可投入運行。
5.3.5 拆機檢修時，應首先清理潤滑脂等殘留物，連同軸承均應徹底清洗干凈，檢查各部位。發現故障應及時處理（參考常見故障及處理方法表）。若繞組重繞后，應進行耐電壓試驗，新繞組應能承受交流電壓2000V,時間為1min的耐電壓試驗而不發生擊穿。對出廠產品，用戶要求重復耐電壓試驗時，試驗電壓應為1600V,時間為1min。如無故障則重新組裝，并要加注新潤滑脂。
5.3.6 定期補充潤滑脂：全密封軸承在5年內可不必更換潤滑脂，非全密封軸承注油前應將油杯清理干凈；該產品采用的是鋰基潤滑脂，不得隨意更換其它潤滑脂；用油槍向油杯中注入潤滑油，添加量約為軸承空間的2/3左右，正常使用時2～3年加入一次即可。
常見故障及處理方法表
|
序號 |
故障現象 |
可能產生原因 |
處理方法 |
|
1 |
溫度過高 |
1進氣通路堵塞或風筒內有異物造成超負荷過大； 2葉輪嚴重變形或損壞； 3電源電壓或頻率過低與規定不符； 4單相運行； 5定轉子或其他轉動部件相摩擦。 |
1排除異物使進氣暢通； 2更換葉輪； 3更換符合用戶電壓與頻率等級的電機； 4排除熔斷器和電機繞組故障; 5 重新調整裝配。 |
|
2 |
電流過大 |
1軸承嚴重磨損； 2電機繞組單相運行； 3葉輪與風筒卡死； 4電壓或頻率不符。 |
1更換軸承； 2排除電路或繞組斷路故障； 3調整葉輪與風筒間隙； 4檢查電壓或頻率是否與電機相符。 |
|
3 |
噪聲振動大 |
1葉輪嚴重?fù)p壞； 2底腳松動。 |
1更換葉輪； 2緊固松動部位。 |
|
4 |
絕緣電阻低 |
1存放進水，長期儲存受潮。 |
1使用前進行干燥處理。 |
6. 運輸儲存
6.1 在搬運過程中，要注意輕拿輕放，按照包裝箱的標志搬運和放置，切勿倒置。
6.2 在運輸過程中應避免沖擊性劇烈振動，以防止破損。
6.3 若非立即投入運行，不宜立即開箱，若包裝箱已破損，應開箱檢查并妥善處理。
6.4 儲存環境溫度－10℃～40℃，相對濕度不大于90%。保持通風、干燥、清潔，無腐蝕性氣體，在儲運過程中，應采取防淋雨措施。
7. 訂貨說明
7.1訂貨時請詳細說明產品型號、技術參數及安裝結構型式等。
7.2訂購配件時請說明整機型號與配件名稱及規格。
7.3本說明書中產品技術參數及安裝尺寸僅供用戶參考，若數據有變動，以供需雙方協議為準，恕不更正。
7.4如有特殊要求，經雙方協商后，可供應特殊規格型號產品。
|
|
|
|
|
|
|
|
