XS3-0.5,XS3-1.0,XS3-1.5,XS3-2.0,XS3-3.0,XS3-5.0,XS3-10.0,XS3,不銹鋼防爆變壓器吸濕器

變壓器配件————吸濕器

1 簡介：

 變壓器吸濕器，又叫變壓器呼吸器，或者變壓器干燥劑，電網中使用的大中型變壓器一般都配備有吸濕器。這種吸濕器是一種裝有變色硅膠等吸濕劑材料的玻璃容器，起過濾空氣中水分，仿制變壓器絕緣油老化的一種裝置。進入主變的空氣通過吸濕器過濾掉空氣中的灰塵和水分，使得干燥純凈的空氣進入主變。

    變壓器吸濕器的重要性：變壓器若與未經凈化的空氣直接接觸，吸入了空氣中的雜質和水分后，整臺變壓器的變壓器油就會變質。特別是100千伏安以上的變壓器，其體積相對要大、接觸面也廣，變壓器油更易受潮。如果吸濕器未安裝或者長期沒有更換，維修人員就無法通過變壓器油色的變化來診斷。一旦變壓器油受潮，假如供電應急搶修人員能聽到變壓器內發出的異常聲音，用單、雙倍電橋，搖表對變壓器進行全面“體檢”，發現其絕緣油未達標的事實，對變壓器作吊芯處理，時間還來得及。否則，如果長期不管，不僅會燒壞變壓器，還會殃及其他帶電線路的安全、可靠、穩定運行。 因此，為了更好地保護變壓器，請不要忽視吸濕器的安裝。

    吸濕劑在未吸濕前，呈蘭色，裝入呼吸器后色澤鮮艷，便于觀察。如果吸濕劑吸入足夠的水份就處于飽和狀態而變成白色。值班人員可通過呼吸器內硅膠顏色的變化，來判斷硅膠是否潮解。當硅膠部分占到整體的三分之一以上時，就應該更換。

2 安裝：

  安裝時，先卸掉變壓器油枕下與吸濕器聯接管上的密封擋板及密封墊，換上密封圈后裝上吸濕器；然后擰下吸濕器下部的盛油杯，去掉下口密封墊，在盛油杯中加入1/3容量合格的變壓器油后再擰到吸濕器上即可。如變壓器在出廠時吸濕器已經裝上，則只需要安裝工程竣工之前把吸濕器下盛油杯卸開，去掉密封墊，在盛油杯中加入1/3容量合格的變壓器油再裝上即可(不必裝的過緊)。

3  更換硅膠

更換硅膠時，應注意以下幾個方面的作用：

(１) 更換硅膠應在晴好的天氣進行，并注意保持與帶電部分的安全距離。

(２) 硅膠的裝入量以占呼吸器容積的三分之二為宜。

(３) 換下來的硅膠可用大勺翻炒加熱烘干，可繼續使用，以降低運行費用。

(４) 應用時將油杯內的油更換，并加入足量合格的新油。

(5)應將重瓦斯保護改接信號

(6)取下呼吸器時應將連管堵住，防止回收空氣

(7)換上干燥的硅膠后，應使油封內的油沒過呼氣嘴并將呼吸器密封。

在日常的巡視檢查中，應注意觀察呼吸器內硅膠的顏色變化，特別是在雨季，空氣濕度大，硅膠的潮解速度加快，硅膠變色后，應及時更換。呼吸器下的油杯在安裝時應松緊適度。旋得過緊，呼吸器無法工作；旋得過松則不起過濾空氣的作用。

對于閑置的變壓器和６６kV儀用電流互感器，其呼吸器亦應及時檢查更換吸濕劑和油，因為隨著溫度的變化，容器內的油面也在變動，呼吸作用仍在進行。此時如忽視檢查呼吸器，則極易使這些設備受潮，造成不應有的損失。

 4  選型

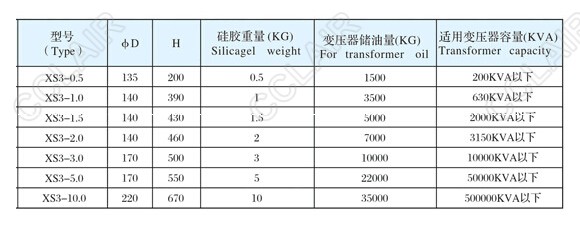

吸濕器按硅膠可分為白色硅膠吸濕器和變色硅膠吸濕器；按功能可分為普通（或單吸）吸濕器和雙呼吸吸濕器。 吸濕器硅膠顏色為：白色、藍色兩種型號： 0.1kg 、 0.2kg 、 0.5kg 、 1kg 、 2kg 、 3kg 、 5kg 、8kg、 10kg 技術參數：

適應環境： -30 ～ 43 ℃ ； 通氣阻力： ≤0.01Mpa ；

吸附材料：細孔硅膠 75% ，顯色硅膠 25% ，材料顆粒 φ2 -6mm ； 吸附能力：（在溫度 20 ℃ 時）

1： 0.2Kg 配用 80KVA 以下配變

2：0.5Kg 配用 200KVA 以下配變

3：0.7Kg 配用 200KVA 以下配變

4：1.0Kg 配用 630KVA 以下配變

5：1.5Kg 配用 2000KVA 以下配變

6：2Kg 配用 3150KVA 以下配變

7：3Kg 配用 10000KVA 以下主變

8：4Kg 配用 31500KVA 以下主變

9：5Kg 配用 50000KVA 以下主變

10：6Kg 配用 100000KVA 以下主變

11：7Kg 配用 180000KVA 以下主變

12：8Kg 配用 300000KVA 左右主變

13：10Kg 配用 500000KVA 左右主變
