YDK322-II,電容式壓力變送器
技術參數
輸 出:
模擬量:二線制4~20mADC
數字量:兩線制4~20mADC并疊加符合HART協議的過程變量數字信號。
電源:供電電壓12.5~45VDC
負載限制:回路最大負載電阻Rmax取決于供電電壓。HART通訊要求負載電阻不低于250Ω ,不高于600Ω
通訊距離:最大通訊距離為1.5Km,多站通訊最多可接15臺智能變送器。
輸出顯示:四位制數字顯示、五位LCD液晶顯示、指針式。
防爆形式:本安型:ExiaII CT5; 隔爆型。
零點遷移范圍: 零點可隨意正遷移或負遷移,但不得使設定的測量范圍上下限和量程超出極限值。
溫度范圍:環境溫度:-40~85℃ (選用LCD指示表時為-20~70℃)
測量介質溫度: -40~104℃
靜壓和單向超壓范圍: 3.45Kpa(絕壓)~31.2MPa(表壓)
相對濕度: 5~98%RH
啟動時間: 5秒內啟動
容量變化量: 小于0.16cm3
阻尼調整: 時間常熟0.20~25秒
故障報警: 如傳感器或電路出現故障,自動診斷功能將自動輸出3.9或21.0mA
組態保護: 為了避免變送器的組態數據被隨意改動,可通過軟件或保護開關鎖定存儲的數據。
性能指標
參考條件: 零點為下限且未遷移,溫度為25℃,大氣壓,24VDC電源,硅油,隔離膜片316不銹鋼,數據整定范圍與量程上下限值相同。
精度:所調量程的±0.1%所調量程不小于0.1URL;所調量程的±[0.05+(0.005URL/量程)]% 所調量程不大于0.1URL,不小于0.025URL;所調量程的±[0.01+(0.006URL/量程)]% 所調量程不大于0.025URL,不小于0.01URL。
注:精度指示已包含線性、滯后和重復性的影響。
穩定性: ±0.1%URL/年
溫度效應: ±(0.05%URL+0.15%量程)/20℃
靜壓影響:零點誤差:0.1URL/6.9MPa
振動影響: 在任何軸向可經受頻率達200Hz的振動,引起的誤差為±0.05%URL
電源影響:小于所調量程的0.005%/V
負載影響: 無負載影響
安裝位置影響: 大致250Pa零點遷移,可通過校準消除,無量程效應。
射頻干擾影響: 在頻率30-1000MHz及最大場強10V/m的條件下,引起漂移為所調量程的±0.1%
結構參數
接液件材料
隔離膜片:316L不銹鋼,哈氏合金,蒙乃爾或鉭。
排氣、排液閥:316不銹鋼,哈氏合金,蒙乃爾或鉭。
法蘭及過渡接頭:碳鋼鍍鎘、碳鋼鍍鋅、316不銹鋼、哈氏合金“O”型圈:氟橡膠
非接液件材料
灌充液:硅油
螺栓:碳鋼鍍鋅
電氣殼體:低銅鋁合金
蓋子“O”型圈:丁腈橡膠
涂層:聚酯環氧樹脂
壓力接口
法蘭引壓口:1/4-18NPT螺紋
過渡接頭引壓口:1/2-14NPT螺紋
電氣接口
導線管連接口M20X1.5、1/2-14NPT螺紋
重量
3.6kg(不包括選件)

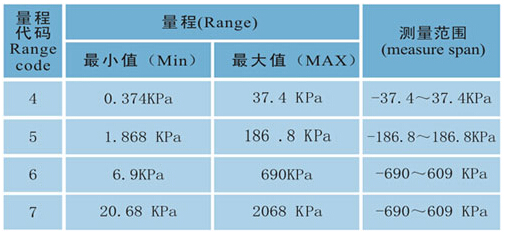

測量范圍

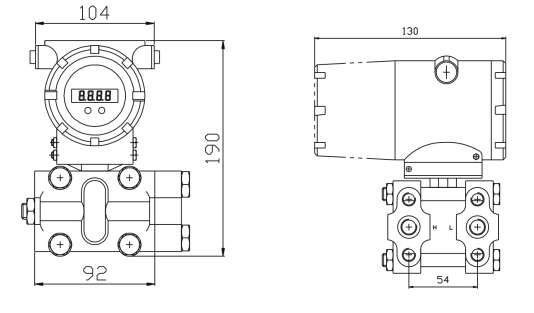

尺寸
