點擊圖片查看原圖SCTM-10,SCTM-16,SCTM-20,SCTM-25,SCTM-32,SCTM-32-100,SCTM-25-80,SCTM-20-80,Sanwo雙缸氣缸

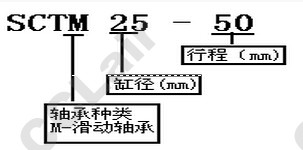

型號說明
使用注意事項：
型號說明
| 缸徑 | 10 | 16 | 20 | 25 | 32 |
| 工作介質 | 經過濾的壓縮空氣 | ||||
| 動作型式 | 雙動 | ||||
| 耐壓試驗壓力 | 1.0Mpa（10kgf/cm2) | ||||
| 最高使用壓力 | 0.8Mpa(8kgf/cm2) | ||||
| 最低工作壓力 | 0.1Mpa（1kgf/cm2) | ||||
| 緩沖 | 兩端橡緩沖 | ||||
| 環境溫度 | (-10℃～60℃) | ||||
| 結構 | 雙氣缸（2倍壓力） | ||||
| 軸承 | 滑動軸承 | ||||
| 活塞桿不轉動精度 | ±0.15° | ||||
| 潤滑 | 不需要 | ||||
| 接管口徑 | M5×0.8 | ||||
行程/磁性開關
| 缸徑 | 標準行程 | 最大行程 | 磁性開關 |
| 10 | 10,20,30,40,50,60,70 | 75 | D-A83 |
| 16 | 10,20,30,40,50,60,70,80,90,100 | 100 | 工作電壓/電流 |
| 20 | 10,20,30,40,50,60,70,80,90,100 | 100 | AC110V(5-20mA) |
| 25 | 10,20,30,40,50,60,70,80,90,100 | 100 | DC24V(5-40mA) |
| 32 | 10,20,30,40,50,60,70,80,90,100 | 100 |
使用注意事項：
1、使用的電壓及電流避免超負荷
2、嚴禁磁性開關直接與電源接通，必須同負載串聯使用
3、嚴禁有其它強磁體靠近磁性開關，如有應屏蔽
SCTM-10-10,SCTM-10-20,SCTM-10-30,Sanwo SCTM-10-40,SCTM-10-50,SCTM-10-60,SCTM-10-70,
SCTM-16-10,SCTM-16-20,SCTM-16-30,SCTM-16-40,SCTM-16-50,SCTM-16-60,SCTM-16-70,SCTM-16-80,
SCTM-16-90,SCTM-16-100,SCTM-20-90,SCTM-20-100,CCLair SCTM-25-90,SCTM-25-100,SCTM-32-90,
SCTM-20-10,SCTM-20-20,SCTM-20-30,SCTM-20-40,Sanwo SCTM-20-50,SCTM-20-60,SCTM-20-70,
SCTM-25-10,CCLair SCTM-25-20,SCTM-25-30,SCTM-25-40,SCTM-25-50,SCTM-25-60,SCTM-25-70,
SCTM-32-10,SCTM-32-20,SCTM-32-30,SCTM-32-40,SCTM-32-50,SCTM-32-60,SCTM-32-70,SCTM-32-80,
