QGBZ-50,QGBZ-63,QGBZ-80,QGBZ-100,QGBZ-125,QGBZ-160,QGBZ-200,QGBZ-250,重型氣缸

點擊圖片查看原圖

產品：	瀏覽次數：836QGBZ-50,QGBZ-63,QGBZ-80,QGBZ-100,QGBZ-125,QGBZ-160,QGBZ-200,QGBZ-250,重型氣缸
型號：	QGBZ-50,QGBZ-63,QGBZ-80,QGBZ-100,QGBZ-125,QGBZ-160,QGBZ-200,QGBZ-250
單價：	面議
最小起訂量：
供貨總量：
發貨期限：	自買家付款之日起 3 天內發貨
有效期至：	長期有效
最后更新：	2015-06-30 16:27
	詢價

詳細信息

QGBZ-50,QGBZ-63,QGBZ-80,QGBZ-100,QGBZ-125,QGBZ-160,QGBZ-200,QGBZ-250,重型氣缸

一、特點：
ＱＧＢＺ系列氣缸為單活塞桿雙作用兩側可調緩沖氣缸。
氣缸外形安裝尺寸符合ＩＳＯ／６４３０國際標準。
主要材料選用優質碳素結構鋼制造，堅固耐用，適用于惡劣條件下工作。
ＱＧＢＺ系列缸是我公司的新產品，可代替老產品ＱＧＡ、ＱＧＢ系列氣缸，凡是ＱＧＡ、ＱＧＢ系列氣缸適用的場合，ＧＱＢＺ系列氣缸均可適用；且尺寸緊湊，安裝空間可以減少。
二、圖形符號：

三、型號說明：

四、技術參數：

內徑Ф		50	63	80	100	125	160	200	250
使用范圍(MPa)		0.1－－0.8MPa
工作介質		潔凈壓縮空氣
使用速度范圍(mm/sec)		50－－700
使用溫度范圍(℃)		－10－－＋70
技術等級		GB197－81 6g6H
理論作用力(N) 壓力為0.5MPa時	推力	834	1324	2135	3336	5213	8602	13440	21000

	拉力	673	1162	1927	3127	4871	8064	12902	20319
緩沖		兩側可調緩沖

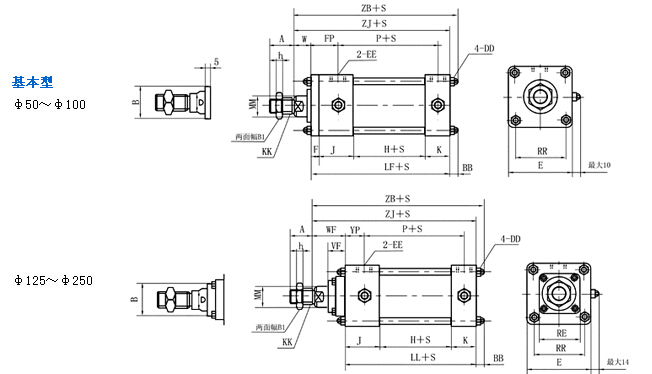

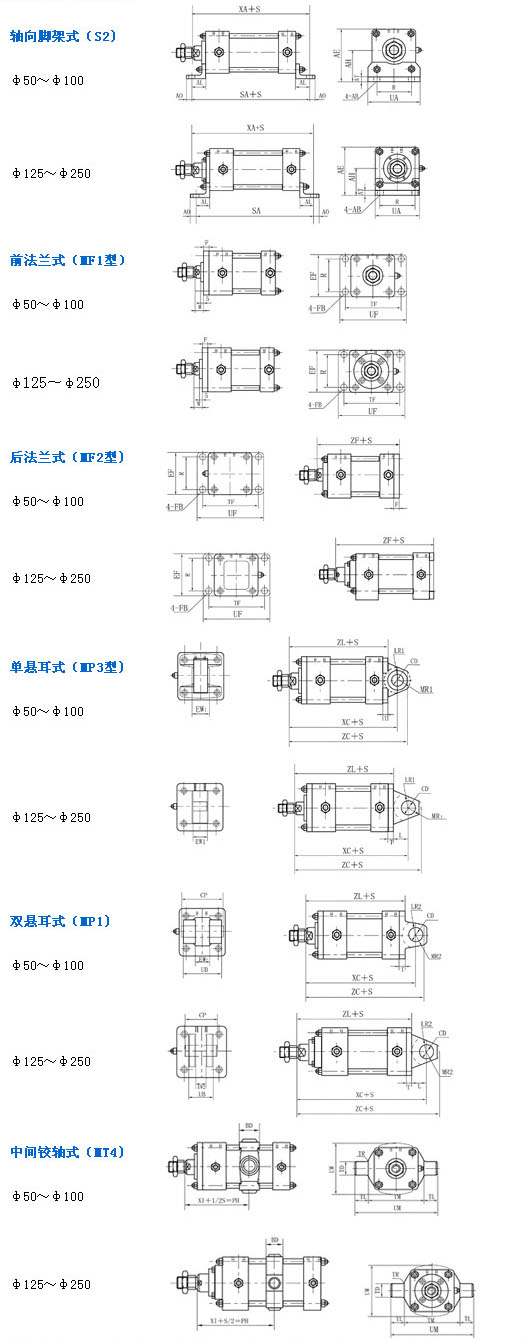

五、外形及安裝尺寸1：

氣缸內徑	A	B	B1	BB	D	DD	E	EE	F	FP	H	h	J
φ50	32	φ34	22	7	19	M6*1	□62	M12*1.25	10	34	30	10	38
φ63	32	φ34	22	9	19	M8*1.25	□76	M16*1.5	10	34	33	10	38
φ80	40	φ39	27	10	22	M10*1.5	□94	M16*1.5	16	43	31	12	45
φ100	40	φ39	27	10	22	M10*1.5	□114	M20*1.5	16	43	31	12	45
φ125	54	φ46	36	13	27	M12*1.75	□138	M20*1.5	-	-	37	16	45
φ160	72	φ55	50	16	36	M16*2	□178	M27*2	-	-	43	20	50
φ200	42	φ55	50	16	36	M16*2	□216	M27*2	-	-	43	20	50
φ250	84	φ60	60	19	41	M20*.25	□270	M33*2	-	-	55	22	57

氣缸內徑	KK	K	LF	LL	MM	P	RE	RR	VF	W	WF	YP	ZB	ZJ
φ50	M16*1.5	25	103		φ22	58	-	□47	-	15	-	-	125	118
φ63	M16*1.5	25	106		φ22	61	-	□56	-	15	-	-	130	121
φ80	M20*1.5	32	124		φ25	67	-	□70	-	19	-	-	153	143
φ100	M20*1.5	32	124		φ25	67	-	□84	-	19	-	-	153	143
φ125	M27*2	32	-	114	φ32	73	□65	□104	21	-	35	27	162	149
φ160	M36*2	38	-	131	φ40	85	□76	□134	25	-	41	29	188	172
φ200	M36*2	38	-	131	φ40	85	□76	□163	25	-	41	29	188	172
φ250	42*2	50	-	162	φ45	109	□90	□202	30	-	48	30	229	210

氣缸內徑φ（mm)	AB(φ)	AE	AH	AL	AO	AT	R	SA	UA	XA	EF	FB(φ)	TF	MR2
50	12	72	41	26	12	6	47	155	70	144	65	9	86	R17
63	12	86	48	28	12	6	56	162	80	149	76	9	98	R17
80	14	106	59	34	14	8	70	192	97	177	95	12	119	R23
100	14	123	66	34	14	8	84	192	114	144	115	12	138	R23
125	18	148	79	43	18	10	104	200	138	192	138	14	168	R22
160	22	187	98	50	22	10	134	231	178	222	178	18	212	R30
200	22	226	118	55	22	15	163	241	216	227	216	18	250	R30
250	26	276	141	60	24	15	202	282	270	270	270	22	312	R42

氣缸內徑φ（mm)	UF	CD(φ)	EW1	L	LR1	MR1	XC	ZC	ZL	CP	UB	BD	EW2	LR2
50	104	14H9	20	-	R19	R16	137	151	128	66	52	30	20	R19
63	116	14H9	20	-	R19	R16	140	154	134	66	52	30	20	R19
80	143	20H9	32	-	R26	R22	175	195	161	78	64	35	32	R32
100	162	20H9	32	-	R27	R22	175	195	161	78	64	40	32	R32
125	196	20H9	32	36	R26	R22	205	219	169	78	64	43	32	R26
160	248	28H9	40	44	R32	R30	236	264	192	97	80	53	40	R32
200	286	28H9	40	44	R32	R30	241	269	197	97	80	53	40	R32
250	356	36H9	50	58	R42	R46	298	334	240	117	100	58	50	R46

氣缸內徑φ（mm)	MT4型		TD	TL	TM	TR	UM	UW	XI	T	W	ZF	F
氣缸內徑φ（mm)	最小PH	最小行程	TD	TL	TM	TR	UM	UW	XI	T	W	ZF	F
50	78	0	259	25	76	1.6	126	71	78	10	15	128	10
63	79.5	0	259	25	88	1.6	138	86	79.5	13	15	131	10
80	99	7	259	25	114	1.6	164	104	95.5	18	19	159	16
100	101.5	12	259	25	132	2	182	128	95.5	18	19	159	16
125	101.5	6	259	25	158	2	208	158	98.5	20	19	165	26
160	119	13	369	36	200	2.5	272	200	112.5	20	21	192	20
200	119	13	369	36	246	2.5	318	246	112.5	25	21	192	20
250	134	0	459	45	304	3	394	304	132.5	23	23	235	25
