點擊圖片查看原圖GDPH01,GDPH1.2,GDPH1.5,GDPH02,GDPH2.5,GDPH08,GDPH15,精巧型高壓電磁閥
GDPH20,GDPH25,
應用范圍
科研實驗裝備、分析測量儀器、醫療器械、紡織印染、焊接設備、服裝機械、印刷設備、
液壓系統、環保設備、石化電力、清洗設備、噴灌系統、機器制造、食品工業等自動化控制。
|
技術參數 |
|
|
公稱通徑 |
DN1-10 |
|
原理結構 |
直動活塞式、先導活塞型 |
|
閥體材質 |
黃銅、304 |
|
密封材料 |
NBR、FKM、EPDM |
|
環境溫度 |
-10℃～+60℃ |
|
流體溫度 |
T1: -10℃～+80℃ T2: -10℃～+110℃ |
|
適用流體 |
氣體、液體（無固體雜質） |
|
流體粘度 |
≤22mm2/S |
|
連接方式 |
內螺紋（國標、NPT） |
|
安裝方式 |
水平安裝，線圈向上 |
|
防護等級 |
IP65 |
|
電氣參數 |
|
|
電源電壓 |
220V、110V、24V AC 50/60Hz |
|
額定功率 |
普通型AC：22VA； DC：13W |
|
電壓公差 |
±10% |
|
電氣連接 |
普通型：標準接線盒 |
|
功能選項 |
||
|
代號 |
功能名稱 |
功能說明 |
|
略 |
常閉 |
通電閥開，斷電閥關 |
|
K |
常開 |
通電閥關，斷電閥開 |
|
E |
防爆 |
防爆等級：ExmⅠ/ⅡT4 |
|
規格參數 |
|
|

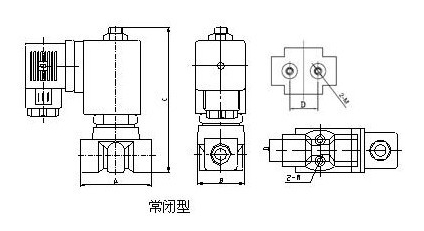

常閉型 |
|
|
型號規格 |
接口 |
通徑[mm] |
Kv值 |
最小壓差 |
最大工作壓力［bar］ |
外形尺寸[mm] |
|||||
|
氣、水 |
油≤22mm2/S |
||||||||||
|
AC |
DC |
AC |
DC |
A |
C |
B |
|||||
|
GDPH01 |
1/8、1/4 |
1.0 |
0.05 |
0 |
100/170 |
75/110 |
100 |
75 |
42 |
30 |
82 |
|
GDPH1.2 |
1/8、1/4 |
1.2 |
0.06 |
0 |
90/150 |
70/100 |
90 |
70 |
42 |
30 |
82 |
|
GDPH1.5 |
1/8、1/4 |
1.5 |
0.08 |
0 |
75/130 |
50/80 |
75 |
50 |
42 |
30 |
82 |
|
GDPH02 |
1/8、1/4 |
2.0 |
0.16 |
0 |
35/90 |
30/60 |
35 |
30 |
42 |
30 |
82 |
|
GDPH2.5 |
1/8、1/4 |
2.5 |
0.27 |
0 |
20/60 |
16/40 |
20 |
16 |
42 |
30 |
82 |
|
GDPH08 |
3/8、1/4 |
8.0 |
1.4 |
0.5 |
90 |
70 |
70 |
50 |
55 |
60 |
102 |
|
GDPH15 |
3/8、1/2 |
15 |
4.9 |
1 |
60 |
40 |
40 |
25 |
75 |
50 |
130 |
|
GDPH20 |
3/4 |
20 |
8.16 |
1 |
55 |
40 |
40 |
25 |
85 |
60 |
140 |
|
GDPH25 |
1 |
25 |
12.8 |
1 |
45 |
35 |
40 |
25 |
100 |
70 |
150 |
