點擊圖片查看原圖IGP型內嚙合齒輪泵適用于要求低噪音、高壓力、運轉平穩、結構緊湊的場合，如塑料注射成型機、吹塑成型機、橡膠硫化機、折彎?rùn)C(jī)、剪切機，還應用于如舵機、甲板起重機及公用車輛裝卸、提升等起重機械。
原理、特點:
內嚙合齒輪副旋轉時，油液被吸入泵殼及內外齒輪間的空腔中，大小月牙塊和嚙合齒在圓周方向由于彈簧片的作用 始終形成封閉，支承盤則在軸向形成幾乎無間隙的密封，由此，泵的容積損失減至最小，吸入的油液由齒頂進入齒間高壓噴射出。
內嚙合齒輪副、滑動軸承、軸向和徑向的自動補償，這些都保證了泵的高壓力、低脈動、輕噪音、緊結構的最大特點。

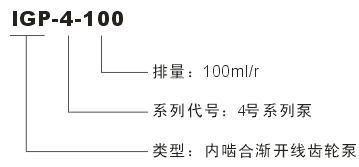

型號說明：
技術參數：
| 型號 | IGP-4-64 | IGP-4-80 | IGP-4-100 | IGP-4-125 | |
| 理論排量 ml/r | 64.1 | 80.7 | 101.3 | 126.2 | |
| 轉速 r/min | 最低轉速 | 400 | 400 | 400 | 400 |
| 最高轉速 | 2800 | 2400 | 2100 | 1800 | |
| 壓力 MPa | 連續工作壓力 | 30 | 28 | 25 | 21 |
| 最大峰值壓力 | 33 | 31.5 | 30 | 25 | |

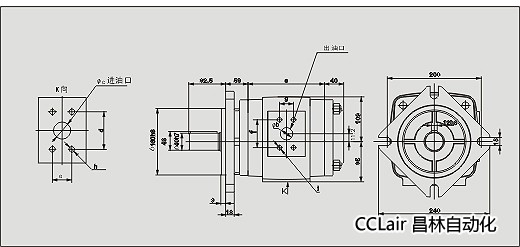

外形及安裝尺寸：
| 型號 | a | b | c | d | e | f | g | h | I | kg |
| IGP-4-64 | 140 | 23 | 40 | 70 | 36 | 52 | 26 | M12×20 | M10×15 | 29.2 |
| IGP-4-80 | 148 | 23 | 45 | 78 | 43 | 70 | 36 | M12×20 | M12×20 | 30.8 |
| IGP-4-100 | 168 | 27 | 50 | 78 | 43 | 70 | 36 | M12×20 | M12×20 | 32.5 |
| IGP-4-125 | 170 | 30 | 50 | 78 | 43 | 70 | 36 | M12×20 | M12×20 | 35.0 |
