LTM06,LTM06C,LTM06k,LTM06N,行走馬達
行走馬達LTM06
LTM系列行走裝置 LTM06、06C、06k、06N
本產品為馬達與減速機一體的行走裝置。由集成于減速機內部的雙排量軸向柱塞馬達、行走減速器組成。馬達內置安全閥、防反轉閥、停車制動裝置及高低二檔轉換裝置，它的特點是：傳動比范圍大、結構緊湊、工作效率高、可靠性強、體積小、運動平穩、噪音低等，同時具有多級安全保護、使用壽命長等優點。適用于液壓履帶驅動行走裝置。

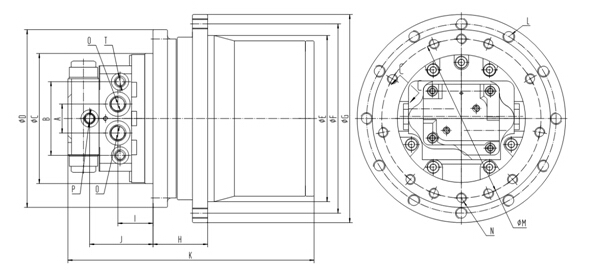

外形尺寸安裝圖
技術安裝參數
| 型號 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | T |
| LTM06 | 40 | 102 | 180 | 246 | 230 | 262 | 288 | 75 | 48 | 96 | 336 | 12-M14 | 220 | 9-M14 | G1/2” | G1/4” | G1/4” |
| LTM06N | 40 | 102 | 180 | 246 | 230 | 262 | 288 | 75 | 35 | 45 | 302 | 12-M14 | 220 | 9-M14 | G1/2” | G1/4” | G1/4” |
| LTM06C | 40 | 102 | 200 | 266 | 230 | 262 | 288 | 68 | 48 | 96 | 345 | 9-M14 | 220 | 9-M14 | G1/2” | G1/4” | G1/4” |
| LTM06K | 40 | 102 | 200 | 266 | 230 | 262 | 288 | 68 | 32 | 40 | 320 | 9-M14 | 220 | 9-M14 | G1/2” | G1/4” | G1/4” |
| 型號 | 輸入 流量L/min |
馬達 排量ml/r |
工作壓力Mpa | 制動解除壓力Mpa | 減 速 比 |
理論輸出扭矩N.m | 理論輸出轉速r/min | 旋轉方式 | 油溫范圍(℃) | 最佳工作粘度mm2/s | 適用 機種(T) |
| LTM 06 06N |
50 | 19/34 | 24.5 | 2~7 | 1/ 47.53 |
6300 | 55/30 | 雙向 | -20℃~+80℃ | 16~25 | 5~6 |
| LTM 06C 06K |
50 | 19/34 | 27.5 | 2~7 | 1/55 | 8100 | 47/26 | 雙向 | -20℃~+80℃ | 16~25 | 5.5~6.5 |
