您當前的位置：首頁 » 產品&解決方案 » YBX-16,YBX-16B,YBX-16J,YBX-25,YBX-25B,YBX-25J,YBX-40,限壓式變量葉片油泵

YBX-16,YBX-16B,YBX-16J,YBX-25,YBX-25B,YBX-25J,YBX-40,限壓式變量葉片油泵

點擊圖片查看原圖

產品：	瀏覽次數：3586YBX-16,YBX-16B,YBX-16J,YBX-25,YBX-25B,YBX-25J,YBX-40,限壓式變量葉片油泵
型號：	YBX-16,YBX-16B,YBX-16J,YBX-25,YBX-25B,YBX-25J,YBX-40
單價：	面議
最小起訂量：
供貨總量：
發貨期限：	自買家付款之日起 3 天內發貨
有效期至：	長期有效
最后更新：	2012-10-15 09:55
	詢價

詳細信息

YBX-16,YBX-16B,YBX-16J,YBX-25,YBX-25B,YBX-25J,YBX-40,限壓式變量葉片油泵

YBX型限壓式變量葉片泵

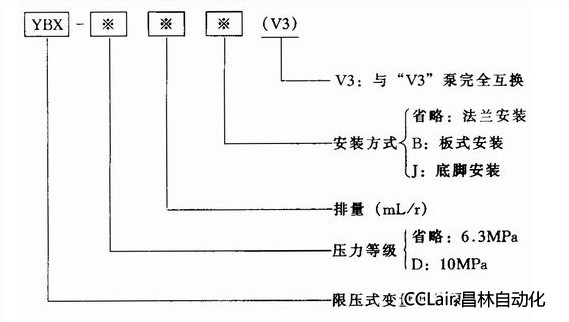

型號意義

技術規格

型號	排量 /mL/r）	壓力/MPa		轉速/（r/min）		效率/%		驅動功率/kW	質量/kg
		額定	最高	額定	最高	容積	總效率
YBX-16	16	6.3	7	1450	1800	88	72	3	10
YBX-16B									9
YBX-16J									-
YBX-25	25							4	19.5
YBX-25B									19
YBX-25J									-
YBX-40	40							7.5	22
YBX-40B									23
YBX-40J	63							9.8	55
YBX-D10（V3）	10	10	10					3	6.25
YBX-D20（V3）	20							5	11
YBX-D20（V3）
YBX-D32（V3）	32							7	26
YBX-D32（V3）
YBX-D50（V3）	50							10	30
YBX-D50（V3）
生產廠	-

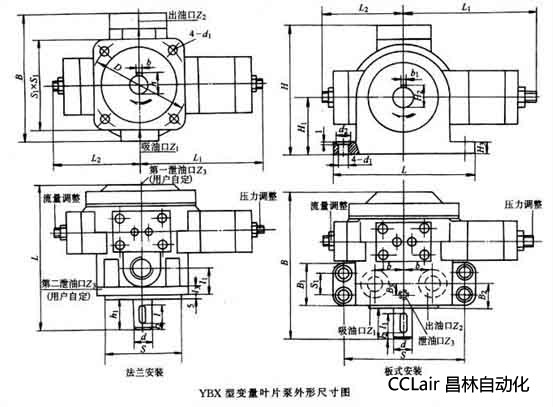

外形尺寸

型號	尺寸/mm
型號	L	L₁	L₂	l	l₁	B	B₁	B₂	B₃	H	H₁	H₂	d	d₁	b	b₁	S	S₁	Z₁	Z₂

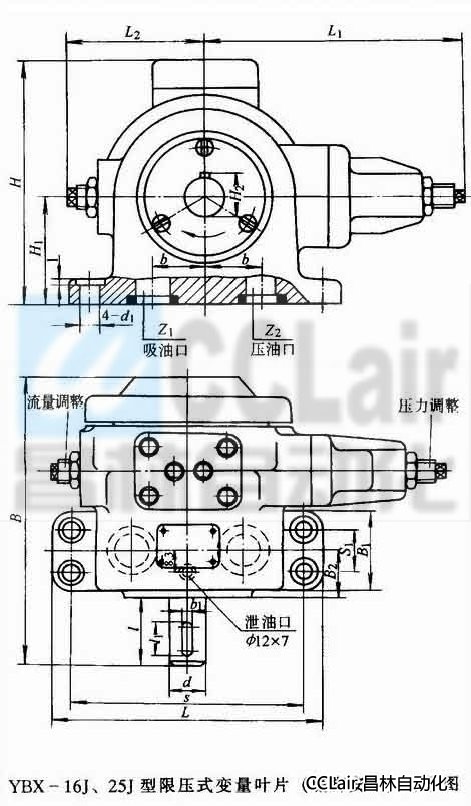

YBX-16J	167	132	96	35	20	140	45	25	-	129	54	21.5D6	Ф20d	Ф11	25	4d4	120	25	Ф30×Ф20	Ф30×Ф18
YBX-25J	206	164	108	50	25	188	58	32	15	170	75	28D6	Ф25d	Ф13	38	8d4	160	30	Ф35×Ф25	Ф30v×Ф20

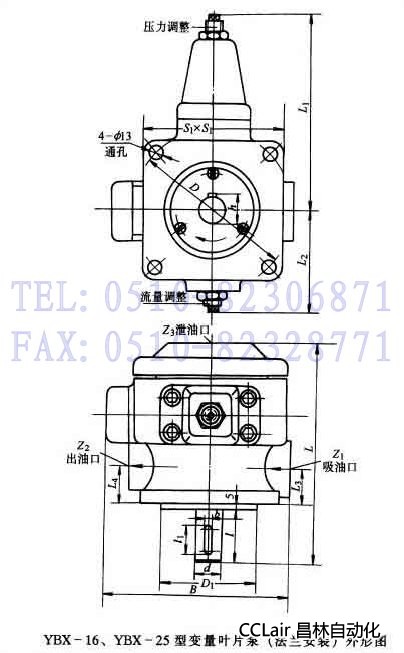

型號

尺寸/mm

L₁

L₂

L₃

L₄

l₁

D₁

Z₁

Z₂

Z₃

YBX-16

165

132

105

29.5

135

21.5

Ф127.3

Ф100f7

Ф20h6

M33×2

M27×2

M10×1

YBX-25

206

164

108

170

Ф150

Ф90f7

Ф25h6

Rc1

Rc3/4

Rc1/8

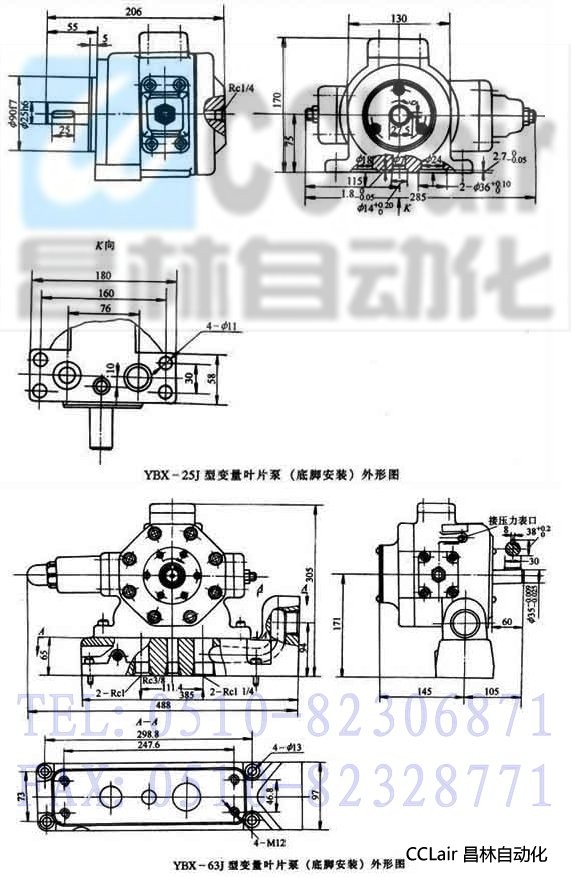

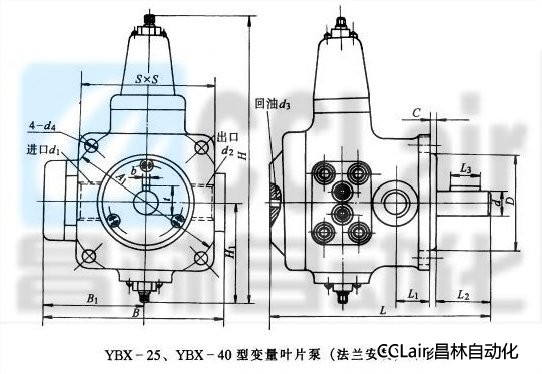

型號	尺寸/mm
型號	L	L₁	L₂	L₃	H	H₁	S	B	B₁	A₁
YBX-25	206	35	50	25	302	118	130	170	95	Ф150
YBX-40	225	36	50	25	323	143	145	188	106.5	115×115

型號	尺寸/mm
型號	D	t	d	d₁	d₂	d₃	d₄	b	c
YBX-25	Ф90d	28	Ф25d	M33×2	M27×2	G1/8	Ф13	8	5
YBX-40	Ф125d	33	Ф30D	M42×2	M33×2	G1/4	Ф13	8	5

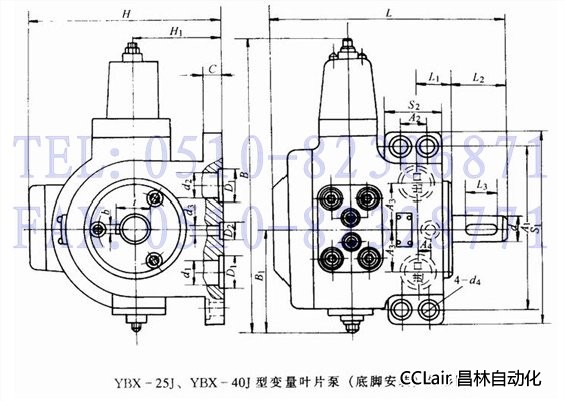

型號	尺寸/mm
型號	L	L₁	L₂	L₃	H	H₁	C	B	B₁	A₁	A₂	A₃
YBX-25B	204	32	50	25	170	75	17	275	108	160	30	38
YBX-40B	220	36	50	25	198	94	20	316	176	178	32	44.5

型號	尺寸/mm
型號	A₄	S₁	S₂	d	d₁	d₂	d₃	D₁	D₂	t	b
YBX-25B	15	188	58	Ф25d	Ф25	Ф20	Ф7	Ф35	Ф12	28	8
YBX-40B	8	208	62	Ф30d	Ф32	Ф25	Ф10	Ф40	Ф16	33	8

型號	尺寸/mm
型號	L	L₁	L₂	l	l₁	l₂	l₃	B	b	h	h₁	S	S₁	D	d	d₁	Z₁	Z₂	Z₃
YBX-16	165	132	105	20	29	5	12	139	4H9	21.5	35	Ф100f8	118	Ф127.3	Ф20h6	Ф13	M33×2	M27×2	M10×1
YBX-25	206	164	108	25	40	8	12	170	8H9	28	50	Ф90f8	130	Ф150	Ф25h6	Ф13	M33×2	M27×2	M10×1
YBX-40	208	185	130	25	41	8	17	190	8H9	33	50	Ф125f8	145	Ф162.6	Ф30h6	Ф13	M42×2	M33×2	M14×1.5

型號	尺寸/mm
型號	L	L₁	L₂	l	l₁	l₂	B	B₁	B₂	B₃	b	b₁	H	H₁	H₂	H₃	d	d₁	d₂	S	S₁	Z₁	Z₂	Z₃
YBX-16B	140	138	102	35	20	5	140	45	25	0	25	4H9	133	54	21.5	15	Ф20h6	Ф11	Ф18	120	25	Ф30×Ф20	Ф30×Ф18	Ф13×Ф7
YBX-25B	188	161	114	50	25	8	188	58	32	15	38	8H9	170	75	28	20	Ф25h6	Ф13	Ф20	160	30	Ф35×Ф25	Ф35×Ф20	Ф13×Ф7
YBX-40B	208	185	130	50	25	8	208	62	36	15	44.5	8H9	199	94	33	20	Ф30h6	Ф13	Ф20	178	32	Ф40×Ф32	Ф40×Ф25	Ф16×Ф10

型號

尺寸/mm

A₁

A₂

A₃

d₁

D₁

D₂

D₃

D₄

D₅

B₁

B₂

B₃

B₄

H₁

H₂

H₃

L₁

L₂

YBX-25J

188

160

Ф25d

Ф35

Ф25

Ф35

Ф20

Ф7

204

167

≈95

≈180

YBX-40J

208

178

44.5

Ф30d

Ф40

Ф32

Ф40

Ф25

Ф10

220

198

≈140

≈176

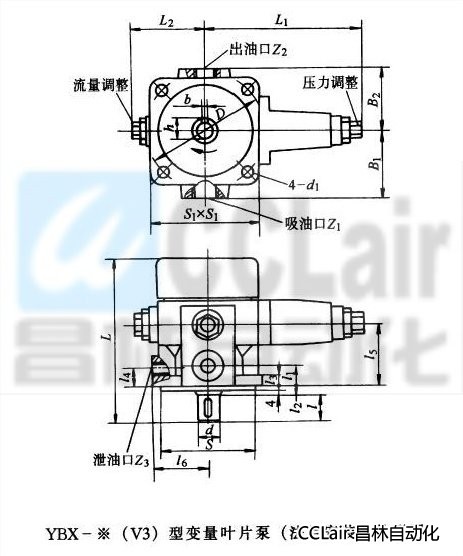

型號	尺寸/mm
型號	L	L₁	L₂	l	l₁	l₂	l₃	l₄	l₅	l₆	B₁	B₂	b	h	S	S₁	D	d	d₁	Z₁	Z₂	Z₃
YBX-※10（V3）	136.5	156	68	28	17	6.5	8	15.5	50.5	56.5	56.5	56.5	6H9	20.5	Ф80h8	93	Ф100	Ф18js6	Ф9	Rc1/2	Rc3/8	-
YBX-※20（V3）	168.5	164	78	28	25	6.5	10	20	65	56.5	65	65	6H9	21.5	Ф100h8	115	Ф125	Ф19k6	Ф11	Rc3/4	Rc1/2	Rc1/4
YBX-※32（V3）	218	201	95	42	32	10	8.5	27	81	76	94	94	8h9	31	Ф125h8	148	Ф160	Ф28k6	Ф14	Rc5/4	Rc3/4	Rc3/8
YBX-※50（V3）	249	201	95	58	34	10	12	27	91	76	97	94	10h9	35.3	Ф125h8	148	Ф160	Ф32k6	Ф14	Rc3/2	Rc1	Rc3/8

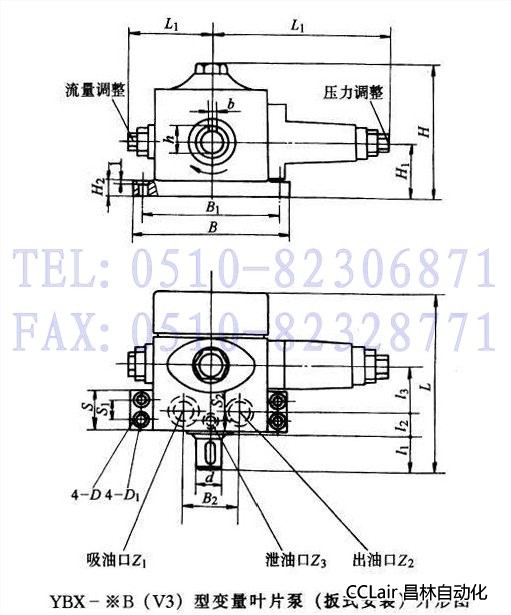

型號	尺寸/mm
型號	L	L₁	L₂	l₁	l₂	l₃	B	B₁	B₂	b	H	H₁	H₂	h	S	S₁	S₂	D	D₁	d	Z₁	Z₂	Z₃
YBX-※20B（V3）	168.5	164	78	28	28	43.5	140	120.7	-	6h9	122.5	54±0.1	21.5	21.5	49	25.4	-	Ф18	Ф11	Ф19k6	①	②	③
YBX-※32B（V3）	218	201	95	42	37	54	187	159	76	8h9	170	75±0.1	20	31	58	30	12.5	Ф18	Ф11	Ф28k6	④	⑤	⑥
YBX-※50B（V3）	249	201	95	58	41	60	200	175	80	10h9	171	75±0.1	20	35.3	65	40	12.5	Ф18	Ф11	Ф32k6	⑦	⑧	⑨

注：①Φ22,沉孔Φ28.4；②Φ15,沉孔Φ28.4；③Φ8,沉孔Φ17.3；④Φ32,沉孔Φ44.2；⑤Φ32,沉孔Φ34.8；⑥Φ10,沉孔Φ20.5；

⑦Φ35,沉孔Φ48.9；⑧Φ25,沉孔Φ39.5；⑨Φ10,沉孔Φ20.5。
