NXQ _ ※ _ ※ / ※ _ ※ _ ※

    ①    ②   ③   ④   ⑤   ⑥

    ①名稱代號：國家標準蓄能器

    ②結構形式：A型-小口、AB型-大口

    ③公稱容積：0.4~250L

    ④公稱壓力：10、20、31.5MPa

    ⑤連接方式：L-螺紋連接、F-法蘭連接

    ⑥工作介質：Y-液壓油、R-乳化液

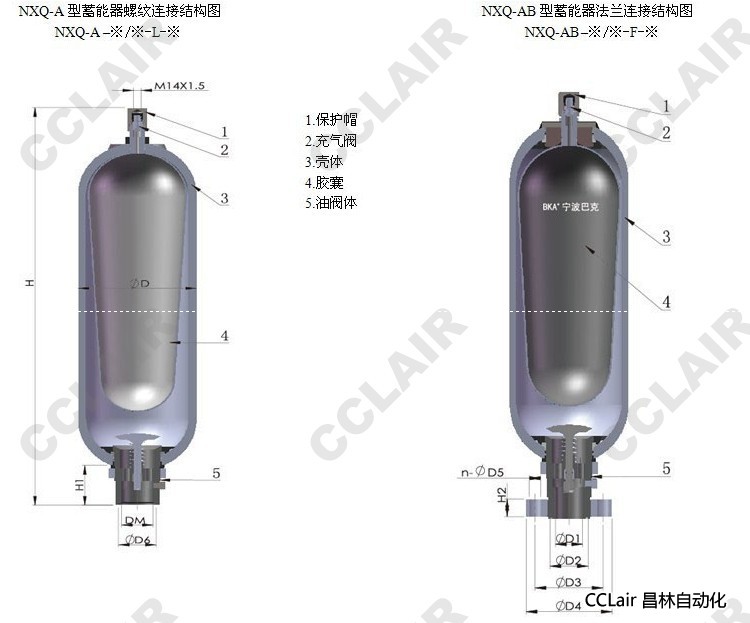

二、外形尺寸

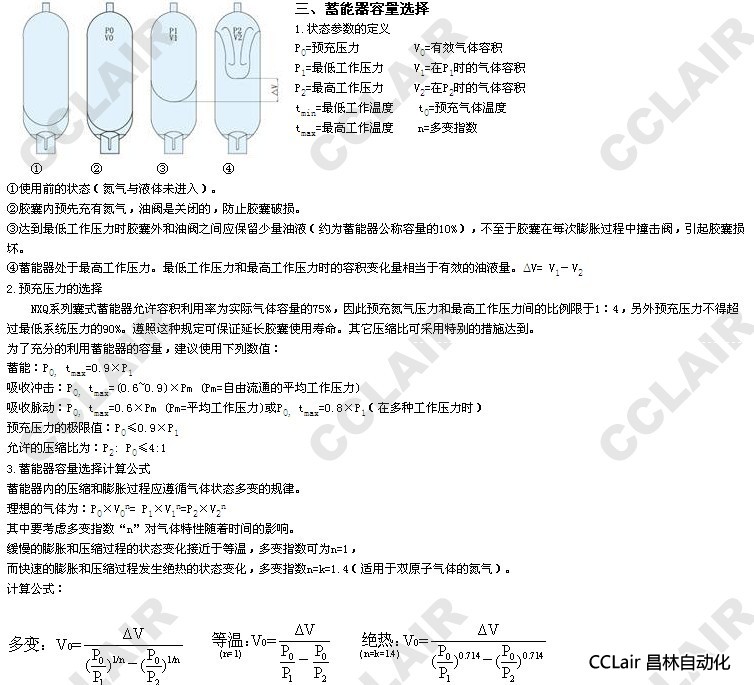

四、技術參數
1.最高工作壓力：10、20、31.5MPa
2.公稱容積：0.4~250L
3.工作溫度：   20#     -19℃~+70℃；  -10℃~+70℃；  0℃~+93℃
               35CrMo  -40℃~+70℃；  -10℃~+70℃；  0℃~+93℃

五、安裝位置
    囊式蓄能器可以垂直、水平和傾斜安裝。選擇傾斜和垂直的安裝位置,把油閥安置在下面。
請優先用下列的蓄能器安裝位置:


注：水平或傾斜的安裝位置的有效容量和最大允許的流量會減少。

1.固定方式:
    蓄能器容量在1升以下可以直接安裝在管路上；在震動強烈和1升以上情況下建議使用本企業制造的卡箍或整套蓄能器固定組件。
2.氮?dú)獾某溲b:
    要使蓄能器工作,必須把氮?dú)獬淙氲侥z囊里去。氮?dú)獾某溲b用專用的充氣（氮）工具進行，建議使用本企業制造的CQJ型充氣工具，如氮?dú)獾膲毫Σ荒軡M足（高壓）蓄能器的要求，建議使用本企業制造的氮?dú)庠鰤貉b置——BKCD型充氮車。
3.注意事項：
    蓄能器殼體上不得進行焊接和任何機械加工；蓄能器膠囊內只許充入氮?dú)饣蚱渌栊詺怏w，不得使用氧氣及其它可燃性和腐蝕性氣體；蓄能器應安裝在有溢流閥或其它安全閥的液壓系統中。


六、訂貨說明
1.訂貨時須寫明型號代號全稱，如：公稱壓力為31.5 MPa，公稱容積為40L，連接方式為法蘭連接，以液壓油為工作介質的A型囊式蓄能器為：NXQ-A-40/31.5-F-Y。
2.若對囊式蓄能器有特殊要求時，請同本企業商洽。
3.本企業保留設計更改權，對修改不另行通知。

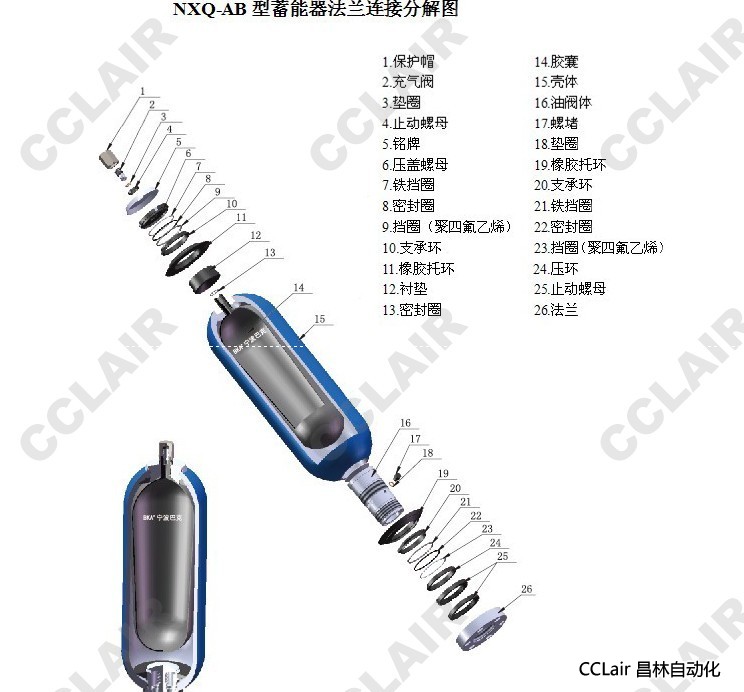

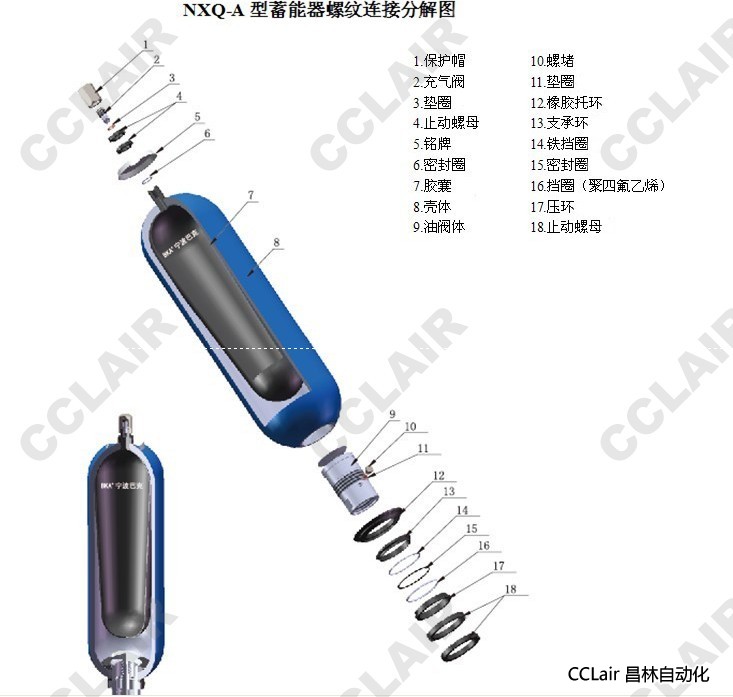

七、囊式蓄能器分解圖（國家標準）
