一、ZJ型羅茨真空泵的特點及用途：

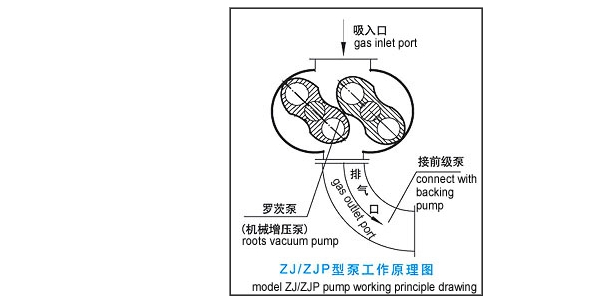

ZJ型羅茨真空泵主要由一對同步高速旋轉的“8”字形轉子與兩個半圓形的泵腔組成。該泵不能單獨排氣，必須與前級泵（如滑閥泵、旋片泵、水環泵、油環泵等）串聯使用。在前級泵進氣口前面串聯上ZJ型羅茨真空泵組成機組可提高前級泵的真空度，在有效荼范圍內呆大大提高抽氣速率。羅茨真空泵的極限壓力由前級泵決定，表中數據為標準配置（配用雙級油封式機械真空泵）時的最低極限壓力。羅茨泵廣泛使用于真空澆鑄、真空熔煉、真空脫氣、真空鍍膜行業及化工醫藥行業的真空蒸餾、真空干燥等。ZJ型羅茨真空泵對小量灰塵不敏感。

優點：

>> ZJ型羅茨真空泵因轉子采用高精度專用數控機床加工，并作精細平 衡校驗，具備良好的幾何對稱性，轉子嚙合間隙均勻。泵體、側蓋采用專用機床加工，精度高。因此本公司羅茨真空泵運轉平穩、噪聲低、振小、極限真空度高。
>> 因泵的傳動部件采用可靠的消隙結構，故泵可高 壓差下長期工作。
>> 起動快，能在短時間內達到極限真空。
>> 因ZJ型羅茨真空泵腔內無互相滑動的零件，無需用油潤滑，避免了油蒸汽對系統的污染。
>> ZJ型羅茨真空泵安全可靠，ZJP系列本身配帶溢流閥起自動保護作用。
>> ZJ型羅茨真空泵結構緊湊，占地面積小。左、右、下面三個排氣口可以任選一個，方便用戶安裝。

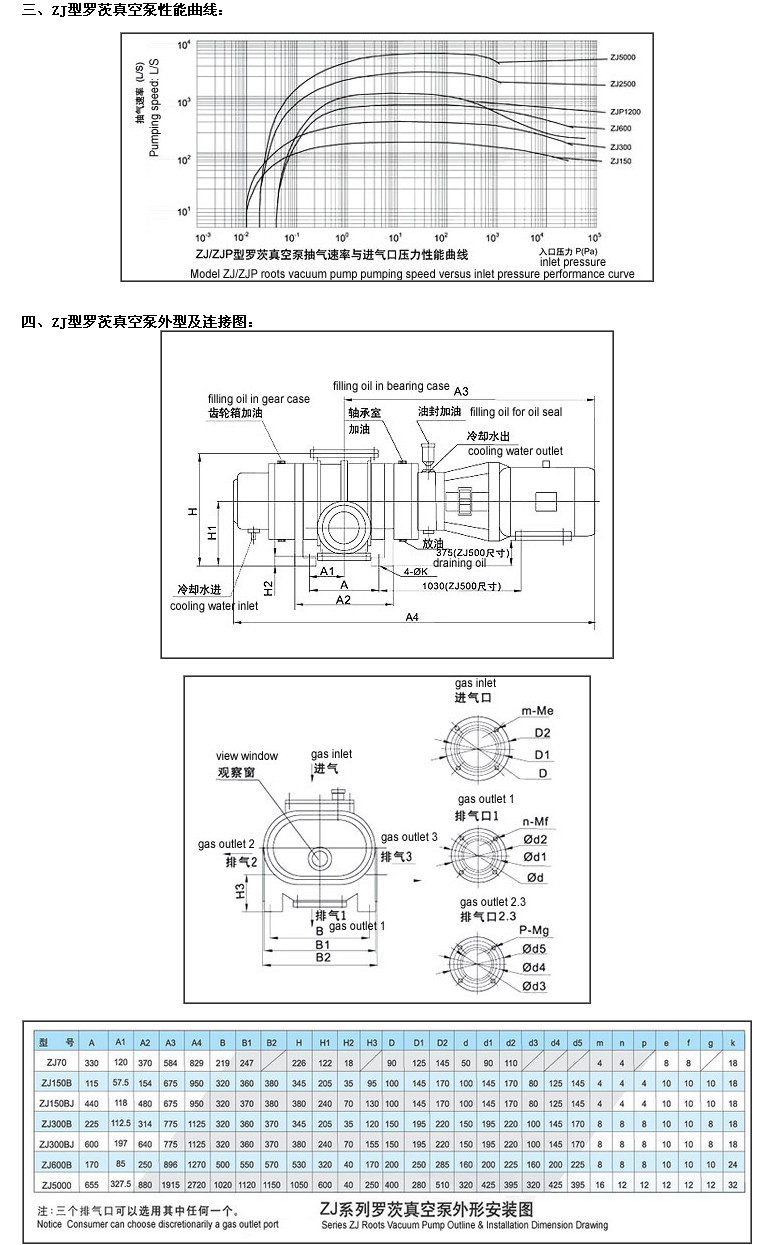

二、ZJ型羅茨真空泵的技術參數：

五、ZJ型羅茨真空泵安裝說明

（一）、安裝場所：
1、羅茨真空泵應安裝在明亮少塵的建筑物內。
2、羅茨真空泵的安裝環境溫度為5–40℃。
3、羅茨真空泵周圍須留充分的余地，便于日常檢查，維護保養，拆卸裝配。
（二）、基礎工程：
1、中小型泵可與前級泵等安裝在同一機架上組成機組后再安裝在混凝土基礎上，大型泵必須單獨安裝，澆灌混凝土基礎。
2、根據ZJ型羅茨真空泵的重量和地基的耐壓力確定混凝土基礎的受壓面積和深度。
3、為了在混凝土中埋進基礎螺栓，混凝土基礎灌澆時必須根據底基孔位置留出充分的空穴。
4、基礎表面做水平。
（三）、ZJ型羅茨真空泵安裝：
1、按底基孔位置做好木框，將基礎螺栓固定在木框上，放入預留孔中，再在預留孔中澆進混凝土，放置數目，待混凝土硬化后取掉木框。
2、將羅茨真空泵放到基礎上，用水平儀校水平，不平部分用金屬墊片墊硬，旋緊基礎螺栓，用水泥將底面縫隙補滿。
（四）、ZJ型羅茨真空泵管道安裝：
1、進出氣管道內無任何焊渣、雜質等異物，有足夠的通道能力。
2、羅茨真空泵出口至前級泵進口的連接管道中須安裝一段彈性管，減少前級泵振動的影響。
3、為了縮短預抽時間在一般的系統中，前級泵的入口除與羅茨真空泵的排口連接外，還需裝旁通預抽管道及閥門。帶溢流閥羅茨真空泵因為可以在高入口壓力下工作，所以可不安裝預抽管道及閥門。
4、為了防止前級泵停止時返油或返水，在前級泵的進口管道上應裝有放氣閥或逆止閥。
5、管道連接法蘭必須用0形的橡膠密封圈封，并涂上真空考克脂，整個真空系統須密封不漏。
6、ZJ型羅茨真空泵的冷卻水進出處應接管道，并在進水管上裝上閥門，調節水量。
（五）、ZJ型羅茨真空泵電器安裝：
1、 因ZJ型羅茨真空泵只能在規定的入口壓力范圍內工作，又當前級泵停止工作時，羅茨真空泵必須同時停止工作。因此，電器設備必須具有互鎖及必要的自動保護。
2、電動機的接線需使泵的轉向符合箭頭所指方向。
3、小泵可直接起動，大泵須裝設起動器。
