E-GDUB50,E-GDUB65,E-GDUB80,E-GDUB125,E-GDUB150,E-GDUB200,電動對夾式硬密封蝶閥

E-GDUB電動對夾式硬密封蝶閥

技術參數

電動選配

E系列

電源電壓

AC220V、AC380V（其它特制）

環境溫度

-30℃～+70℃

防護等級

IP67

功能選項

防爆型

防爆等級:dIIBT3/T4

信號反饋

X1機械式無源信號，X2有源信號

帶加熱器

可在潮濕環境干燥執行器內元件

手動功能

電動執行器帶有手動開閥、關閥功能

調節型

輸入4~20mA信號，實現球閥調節功能

備注：電動參數請另參考所選配的電動執行器資料。

閥體參數

公稱壓力

PN10、PN16、PN25

連接方式

法蘭 JB、GB（特選ANSI、JIS）

閥體材質

WCB、SS304、SS316、SS316L

碟板材質

WCB、SS304、SS316、SS316L

密封材料

Y(多層或混合硬密封)、S(不銹鋼金屬密封)

工作溫度

T6: -30℃～250℃（Y）
T7: -30℃～350℃（S)
T8: -40℃～400℃（S)
T9: -40℃～450℃（S)

標準規范

* 法蘭標準：GB9113、GB9113、GB9115

* 檢測與試驗：GB/T13927-1992、B/T 9092-1999

* 設計標準：JB-T 8527-1997

* 結構長度：GB/T 12221

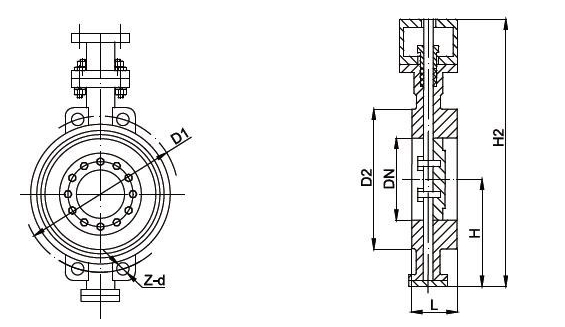

公稱壓力（Mpa）

型號規格

DN

L

H

H2

D1

D2

z-d

P-氣動頭

E-電動頭

PN16
WCB、304、316

GDUB50

50

43

112

655

125

102

4-18

P075D

E06

GDUB65

65

46

115

665

145

122

4-18

P083D

E06

GDUB80

80

64

120

675

160

133

8-18

P092D

E10

GDUB100

100

64

138

705

180

158

8-18

P105D

E15

GDUB125

125

70

164

745

210

184

8-18

P125D

E20

GDUB150

150

76

175

830

240

211

8-22

P140D

E30

GDUB200

200

89

215

880

295

266

12-22

P140D

E50

GDUB250

250

114

243

955

355

319

12-26

P160D

E50

GDUB300

300

114

285

1065

410

370

12-26

P190D/AW17

E90

GDUB350

350

127

320

1100

470

429

16-26

P210D/AW17

E100

GDUB400

400

140

350

1220

525

480

16-30

P240D/AW20

E200

GDUB450

450

152

350

1280

585

548

20-30

P240D/AW20

E200

GDUB500

500

152

380

1320

650

609

20-33

P270D/AW20

E250

GDUB600

600

154

435

1485

770

720

20-36

P300D/AW25

GDUB700

700

165

480

1615

840

794

24-36

P350D/AW28

GDUB800

800

190

530

1750

950

901

24-39

P400D/AW35

備注：
①電動執行器（簡稱氣動頭或氣缸）和電動執行器（簡稱電動頭）的尺寸，請另查閱執行器資料，以上為設計尺寸，與實物可能存誤差。
②如果是選擇技術參數中的特選項目或客戶有特制要求時，請向我們另行索取尺寸表；
③表中氣動頭型號為常規配置，若用戶氣源及工況條件較好，則可優化執行器配置減少成本，若工況條件差，則需加大執行器規格。
