S1QH-14-12,S1QH-16-14,S1QH-22-18,S1QH-30-27,S1QH-45-42,S1QH-36-33,錐面擴口密封接頭
點擊圖片查看原圖

型號： S1QH-14-12,S1QH-16-14,S1QH-22-18,S1QH-30-27,S1QH-45-42,S1QH-36-33
PDF下載： 如需產品詳細說明請與銷售客服聯系
瀏覽次數： 329
詢價

公司基本資料信息
詳細說明

S1QH-14-12,S1QH-16-14,S1QH-22-18,S1QH-30-27,S1QH-45-42,S1QH-36-33,錐面擴口密封接頭

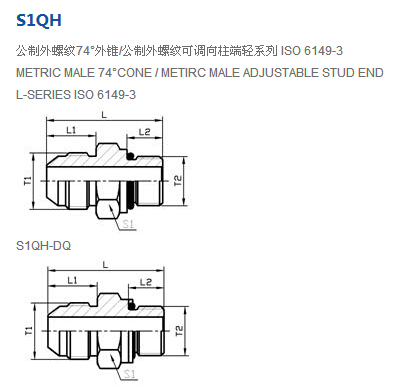

產品技術參數：

代號
RAPT  NO.		 螺紋  ETHREAD 尺寸      DIMENSIONS 工作壓力MPa
T1 T2 L1 L2 L S1
S1QH-14-12 M14X1.5 M12X1.5 18 11 36.5 17 31.5
S1QH-16-14 M16X1.5 M14X1.5 19 11 37.5 19
S1QH-18-16 M18X1.5 M16X1.5 19 11.5 38 22 25
S1QH-22-18 M22X1.5 M18X1.5 19.5 12.5 40.5 24 20
S1QH-27-22 M27X1.5 M22X1.5 20.5 13 44 27
S1QH-30-27 M30X1.5 M27X2 23 16 50 32
S1QH-33-27 M33X2 M27X2 26 16 53 34 16
S1QH-36-33 M36X2 M33X2 26 16 55 41
S1QH-39-33 M39X2 M33X2 27.5 16 55 41 12.5
S1QH-45-42 M45X2 M42X2 28.5 16 59.5 50
注:若需配擋圈請?jiān)诖柡蠹?ldquo;DQ”，如S1QH-30-27DQ。 S1QH-18-16,S1QH-27-22,S1QH-33-27,S1QH-39-33,
