詳細說明

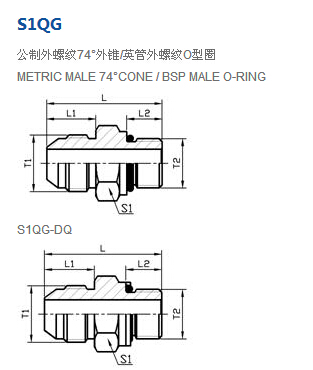

S1QG-14-04,S1QG-22-08,S1QG-30-12,S1QG-45-20,S1QG-16-06,S1QG-27-12,S1QG-39-16,錐面擴口密封接頭
注:若需配擋圈請在代號后加“DQ”，如S1QG-30-12DQ。 S1QG-18-06,S1QG-18-08,S1QG-33-16,S1QG-36-16,
產(chǎn)品技術參數(shù)：
| 代號RAPT NO. | 螺紋 ETHREAD | 尺寸 DIMENSIONS | 工作壓力MPa | ||||
|---|---|---|---|---|---|---|---|
| T1 | T2 | L1 | L2 | L | S1 | ||
| S1QG-14-04 | M14X1.5 | G1/4＂X19 | 18 | 11.2 | 36 | 19 | 35 |
| S1QG-16-06 | M16X1.5 | G3/8＂X19 | 19 | 11.2 | 40 | 22 | 25 |
| S1QG-18-06 | M18X1.5 | G3/8＂X19 | 19 | 11.2 | 40 | 22 | |
| S1QG-18-08 | M18X1.5 | G1/2＂X14 | 19 | 14.5 | 43 | 27 | |
| S1QG-22-08 | M22X1.5 | G1/2＂X14 | 19.5 | 14.5 | 44.5 | 27 | 20 |
| S1QG-27-12 | M27X1.5 | G3/4＂X14 | 20.5 | 14.5 | 49.5 | 36 | |
| S1QG-30-12 | M30X1.5 | G3/4＂X14 | 23 | 14.5 | 52.5 | 36 | |
| S1QG-33-16 | M33X2 | G1＂X11 | 26 | 18.6 | 60 | 41 | 16 |
| S1QG-36-16 | M36X2 | G1＂X11 | 26 | 18.6 | 60 | 41 | |
| S1QG-39-16 | M39X2 | G1＂X11 | 26 | 18.6 | 60 | 41 | 12.5 |
| S1QG-45-20 | M45X2 | G1.1/4＂X11 | 28.5 | 18.6 | 66.5 | 50 | 10 |
