S1DFS-20-08,S1DFS-24-08,S1DFS-30-16,S1DFS-42-16,S1DFS-52-16,S1DFS-24-12,法蘭接頭
點擊圖片查看原圖

型號： S1DFS-20-08,S1DFS-24-08,S1DFS-30-16,S1DFS-42-16,S1DFS-52-16,S1DFS-24-12
PDF下載： 如需產品詳細說明請與銷售客服聯系
瀏覽次數： 214
詢價

公司基本資料信息
  • 聯系人銷售員1622(女士)
  • 電話13861877712
  • 地區江蘇-無錫市
  • 地址無錫市會北路28-135
詳細說明
 S1DFS-20-08,S1DFS-24-08,S1DFS-30-16,S1DFS-42-16,S1DFS-52-16,S1DFS-24-12,法蘭接頭

產品技術參數：

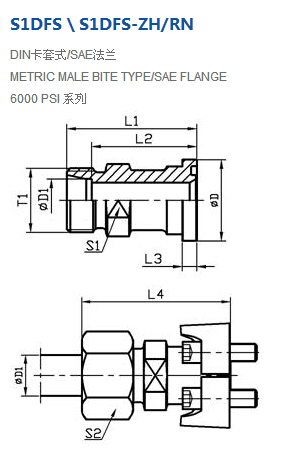

系列 代號           RAPT  NO. 螺紋 THREAD 管子外徑 TUBE O.D 尺寸      DIMENSIONS 螺栓 重量
克/件		  工作壓力   (bar)
T1 D1 D L1 L2 L3 L4 S1 S2
S S1DFS-20-08 M20X1.5 12 31.8 50 42.5 7.7 57.5 19 24 M8X30 350 420
S1DFS-22-08 M22X1.5 14 31.8 50 42 7.7 59.5 19 27 M8X30 390 420
S1DFS-24-08 M24X1.5 16 31.8 53 44.5 7.7 63 24 30 M8X30 470 400
S1DFS-24-12 M24X1.5 16 41.3 59 50.5 8.7 69 30 30 M10X35 790 400
S1DFS-30-12 M30X2 20 41.3 61 50.5 8.7 72 30 36 M10X35 860 400
S1DFS-36-12 M36X2 25 41.3 63 51 8.7 75 30 46 M10X35 970 400
S1DFS-42-12 M42X2 30 41.3 76 62 8.7 89 30 50 M10X35 1150 420
S1DFS-30-16 M30X2 20 47.6 75 64.5 9.5 88 36 36 M12X45 970 420
S1DFS-36-16 M36X2 25 47.6 72 60 9.5 84 36 46 M12X45 1420 400
S1DFS-42-16 M42X2 30 47.6 74 60.5 9.5 87 36 50 M12X45 1400 400
S1DFS-52-16 M52X2 38 47.6 84.5 68 9.5 99 46 60 M12X45 1400 315
S1DFS-36-20 M36X2 25 54 80 68 10.2 92 41 46 M14X50 1850 420
S1DFS-42-20 M42X2 30 54 79 65.5 10.2 92 41 50 M14X50 1900 400
S1DFS-52-20 M52X2 38 54 83 67 10.2 98 46 60 M14X50 2100 315
S1DFS-42-24 M42X2 30 63.5 90 74 12.5 103 46 50 M16X55 2100 420
S1DFS-52-24 M52X2 38 63.5 89 73 12.5 104 46 60 M16X55 3060 315
如需配發蘭夾和螺釘在代號后加“ZH”,如S1DFS-36-16ZH.
