詳細說明
HY071-1,HY071-16,HY071-1-DN6,HY071-16-DN6,HY071-1-DN8,HY071-16-DN8,活塞式電磁閥
HY071-16-DN10,HY071-16-DN15,HY071-16-DN20,HY071-16-DN25,HY071-16-DN32,HY071-16-DN40,HY071-16-DN50,
HY071活塞式電磁閥
活塞先導式，空軍、海軍配套產品，活塞結構、經久耐磨，動作響應迅速，高頻率德國工藝，出口系列，品質可靠。
應用于醫療器械、干燥設備、清洗設備、真空設備、電鍍涂裝、蒸餾機、濾油機、加濕器、食品機械、石油化工等行業。
一、技術參數
|
操作方法
|
常閉
|
通電打開、斷電關閉
|
||||||||
|
常開
|
通電關閉、斷電打開（型號后加“K”表示）
|
|||||||||
|
參數↓型號→
|
HY071
|
|||||||||
|
介質溫度
|
1型：≤60℃·2型：≤220℃
|
|||||||||
|
使用介質
|
1型
|
水、柴油、汽油、煤油、空氣、真空、煤氣天然氣等液體或氣體
|
||||||||
|
2型
|
蒸汽、熱水、熱油、熱空氣等高溫液體或氣體
|
|||||||||
|
通徑
|
15
|
20
|
25
|
32
|
40
|
50
|
||||
|
連接尺寸（G）
|
1/2
|
3/4
|
1
|
1-1/4
|
1-1/2
|
2
|
||||
|
壓力（Mpa）
|
0.1~1.6
|
|||||||||
|
功率
|
AC：40W、DC：45W
|
|||||||||
|
電壓偏差
|
允許波動±10%
|
|||||||||
|
材 料
|
閥體
|
不銹鋼、黃銅
|
||||||||
|
密封
|
聚四氟乙烯PTFE
|
|||||||||
|
環境溫度
|
-20~60℃
|
|||||||||
|
連接方式
|
內螺紋
|
|||||||||
|
電氣連接
|
接線盒電纜插座，防護等級IP65
|
|||||||||
|
使用電壓
|
AC220V 50Hz/60Hz、DC:24V 其余根據要求
|
|||||||||
|
特殊選配
|
BHY071防爆電磁
|
HY071-X信號反饋
|
HY071-S手動功能
|
|||||||
|
防爆等級：ExmI/IIT4(澆封型)、dIIBT4、
|
反饋電磁閥啟閉狀態及介質流動情況的開關信號
|
手動開啟、關閉節省旁通
|
||||||||
|
安裝提示
|
優先采用線圈豎直向上，亦可根據需要安裝
|
|||||||||
|
備注
|
閥門完全打開或關閉，至少需要0.1Mpa壓差
|
|||||||||

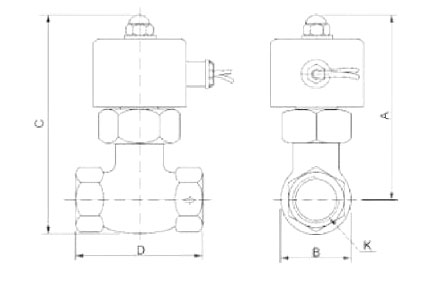

二、安裝尺寸
|
通徑
DN
|
內螺紋接
|
外形尺寸
|
||
|
G
|
D
|
C
|
B
|
|
|
6~8
|
1/4
|
84
|
146
|
42
|
|
10
|
3/8
|
84
|
146
|
42
|
|
15
|
1/2
|
84
|
146
|
42
|
|
20
|
3/4
|
84
|
146
|
42
|
|
25
|
1
|
94
|
162
|
52
|
|
32
|
1-1/4
|
111
|
183
|
74
|
|
40
|
1-1/2
|
111
|
183
|
74
|
|
50
|
2
|
162
|
223
|
86
|
說 明：介質含有雜質，閥前必須裝過濾器（濾網≥80目/cm2）；且無疑固或晶體現象。
HY071-1-DN10,HY071-1-DN15,HY071-1-DN20,HY071-1-DN25,HY071-1-DN32,HY071-1-DN40,HY071-1-DN50,HY071-16-DN10,HY071-16-DN15,HY071-16-DN20,HY071-16-DN25,HY071-16-DN32,HY071-16-DN40,HY071-16-DN50,
